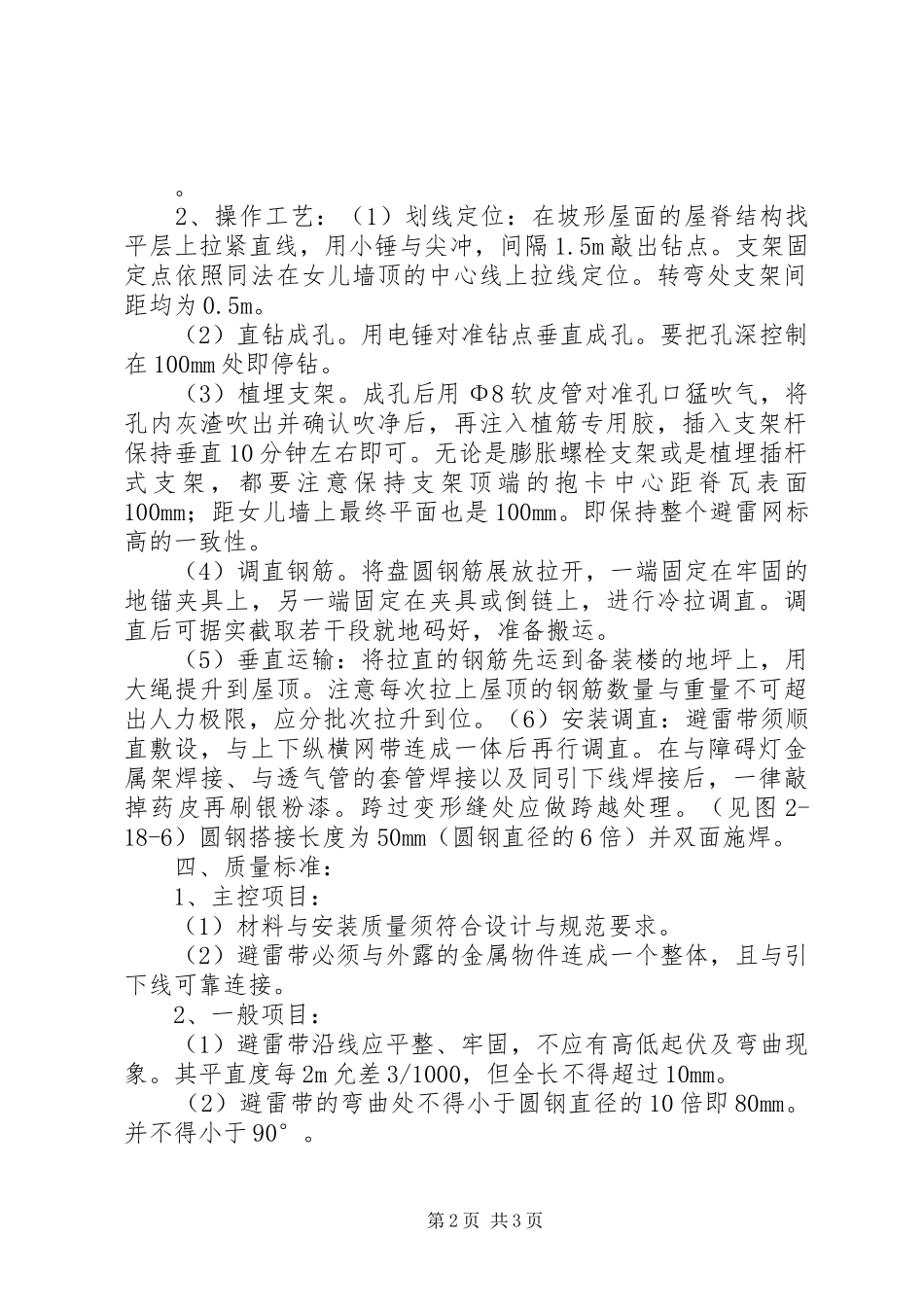

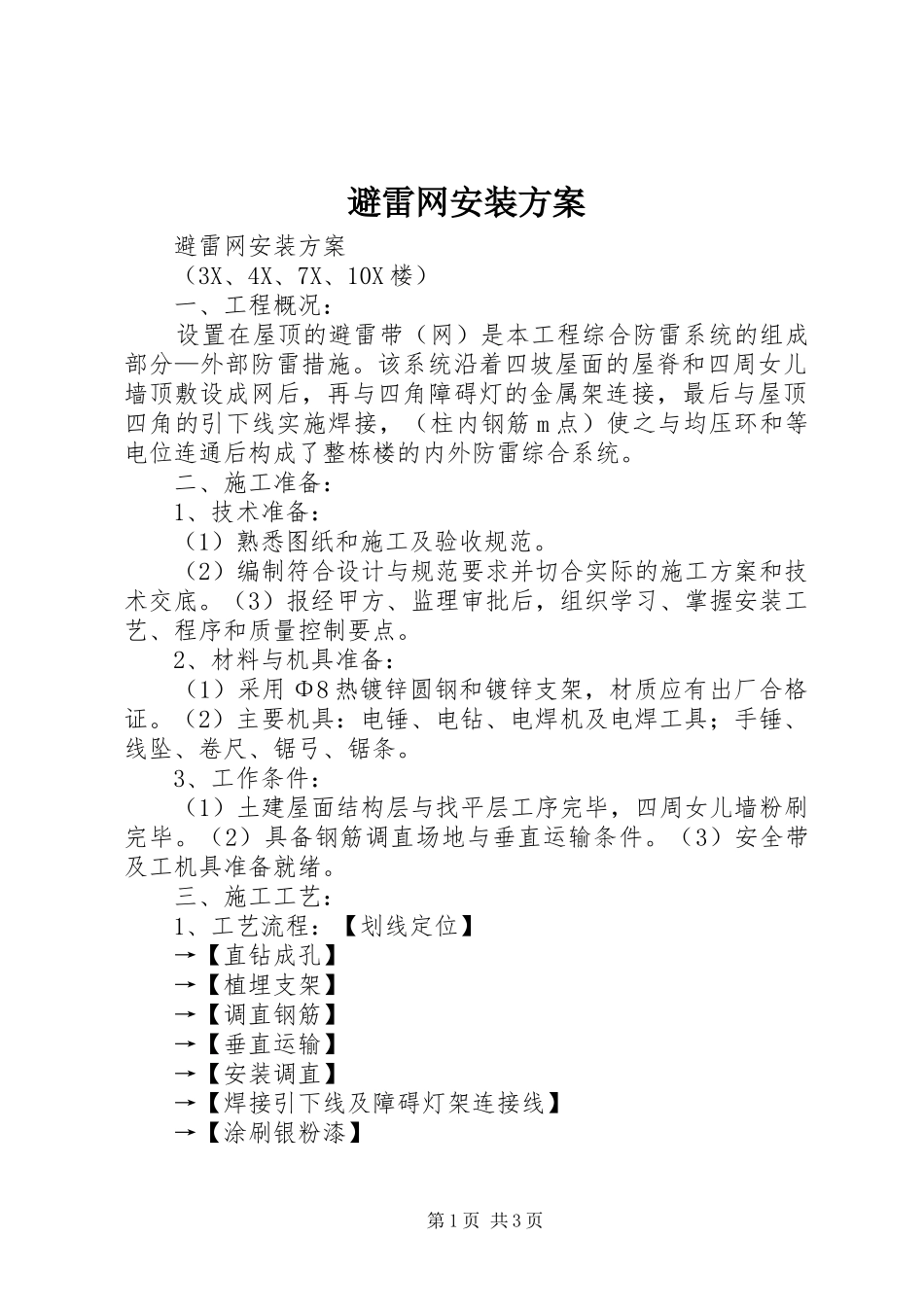

避雷网安装方案避雷网安装方案（3X、4X、7X、10X楼）一、工程概况：设置在屋顶的避雷带（网）是本工程综合防雷系统的组成部分—外部防雷措施。该系统沿着四坡屋面的屋脊和四周女儿墙顶敷设成网后，再与四角障碍灯的金属架连接，最后与屋顶四角的引下线实施焊接，（柱内钢筋m点）使之与均压环和等电位连通后构成了整栋楼的内外防雷综合系统。二、施工准备：1、技术准备：（1）熟悉图纸和施工及验收规范。（2）编制符合设计与规范要求并切合实际的施工方案和技术交底。（3）报经甲方、监理审批后，组织学习、掌握安装工艺、程序和质量控制要点。2、材料与机具准备：（1）采用Φ8热镀锌圆钢和镀锌支架，材质应有出厂合格证。（2）主要机具：电锤、电钻、电焊机及电焊工具；手锤、线坠、卷尺、锯弓、锯条。3、工作条件：（1）土建屋面结构层与找平层工序完毕，四周女儿墙粉刷完毕。（2）具备钢筋调直场地与垂直运输条件。（3）安全带及工机具准备就绪。三、施工工艺：1、工艺流程：【划线定位】→【直钻成孔】→【植埋支架】→【调直钢筋】→【垂直运输】→【安装调直】→【焊接引下线及障碍灯架连接线】→【涂刷银粉漆】第1页共3页。2、操作工艺：（1）划线定位：在坡形屋面的屋脊结构找平层上拉紧直线，用小锤与尖冲，间隔1.5m敲出钻点。支架固定点依照同法在女儿墙顶的中心线上拉线定位。转弯处支架间距均为0.5m。（2）直钻成孔。用电锤对准钻点垂直成孔。要把孔深控制在100mm处即停钻。（3）植埋支架。成孔后用Φ8软皮管对准孔口猛吹气，将孔内灰渣吹出并确认吹净后，再注入植筋专用胶，插入支架杆保持垂直10分钟左右即可。无论是膨胀螺栓支架或是植埋插杆式支架，都要注意保持支架顶端的抱卡中心距脊瓦表面100mm；距女儿墙上最终平面也是100mm。即保持整个避雷网标高的一致性。（4）调直钢筋。将盘圆钢筋展放拉开，一端固定在牢固的地锚夹具上，另一端固定在夹具或倒链上，进行冷拉调直。调直后可据实截取若干段就地码好，准备搬运。（5）垂直运输：将拉直的钢筋先运到备装楼的地坪上，用大绳提升到屋顶。注意每次拉上屋顶的钢筋数量与重量不可超出人力极限，应分批次拉升到位。（6）安装调直：避雷带须顺直敷设，与上下纵横网带连成一体后再行调直。在与障碍灯金属架焊接、与透气管的套管焊接以及同引下线焊接后，一律敲掉药皮再刷银粉漆。跨过变形缝处应做跨越处理。（见图2-18-6）圆钢搭接长度为50mm（圆钢直径的6倍）并双面施焊。四、质量标准：1、主控项目：（1）材料与安装质量须符合设计与规范要求。（2）避雷带必须与外露的金属物件连成一个整体，且与引下线可靠连接。2、一般项目：（1）避雷带沿线应平整、牢固，不应有高低起伏及弯曲现象。其平直度每2m允差3/1000，但全长不得超过10mm。（2）避雷带的弯曲处不得小于圆钢直径的10倍即80mm。并不得小于90°。第2页共3页（3）避雷带的支撑件安装位置正确、间距均匀、架杆垂直、固定牢靠、防腐良好、弯曲半径正确。五、安全措施：1、避雷网安装属于高空作业，尤其在坡形屋面上作业，必须穿软底鞋，禁穿硬底鞋。2、六级及其以上大风和雨雪天气，严禁作业。3、每人需带工具包一个，所用工具应随用随拿，严防坠落伤人及砸坏屋瓦。4、每人必须佩戴安全带并连接一根保险绳，保险绳的另一端必须栓在坚固可靠的柱、梁或钢筋上。严禁不戴安全带登高作业。六、成品保护：1、在坡顶屋面操作时，要轻走慢行，以免踩坏屋面瓦片。2、避雷网敷设固定后，应避免砸碰。（附图三张，施工参改）河南四建股份有限公司河南警察学院新校区第三标段项目部2012、11、23第3页共3页
