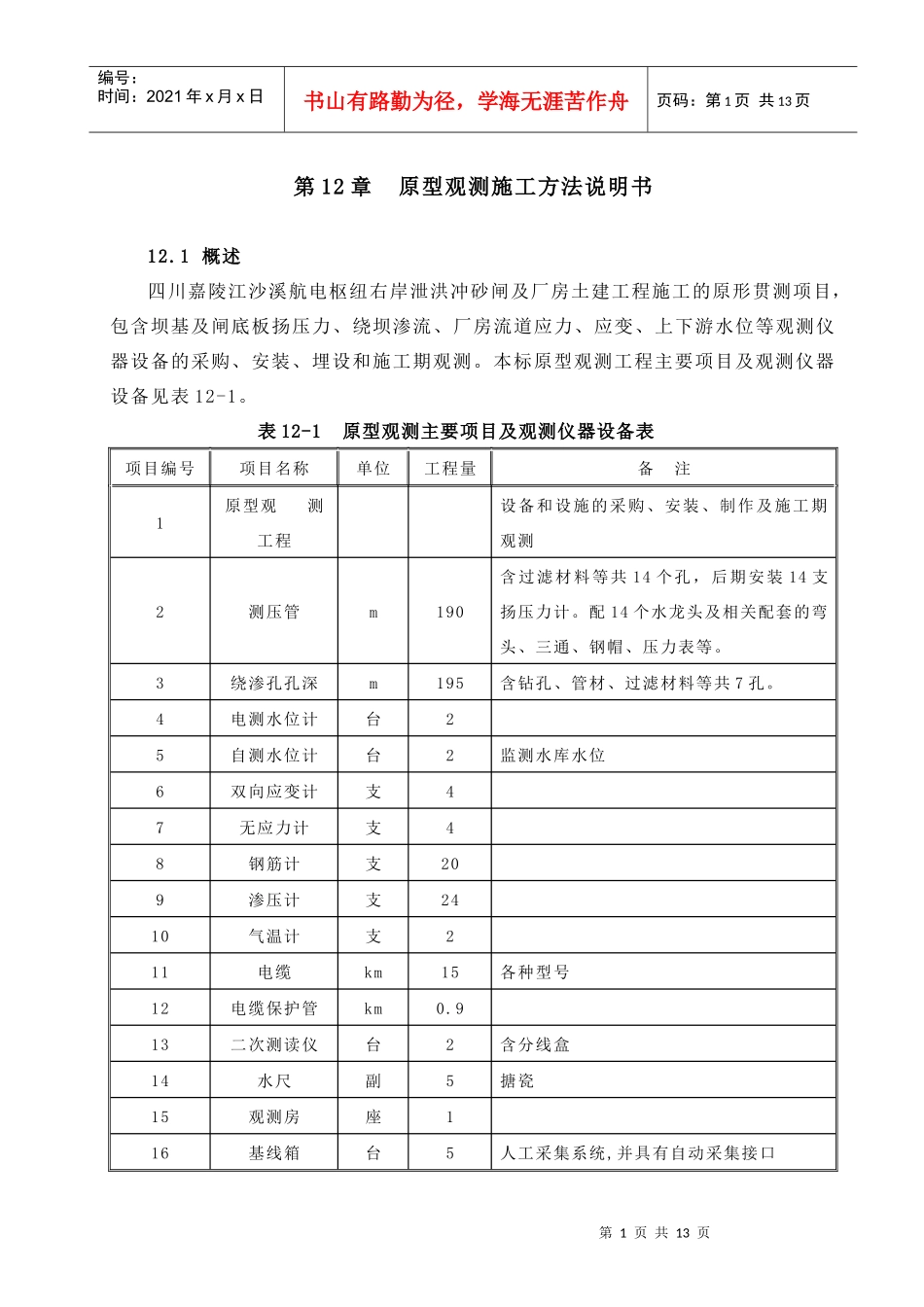

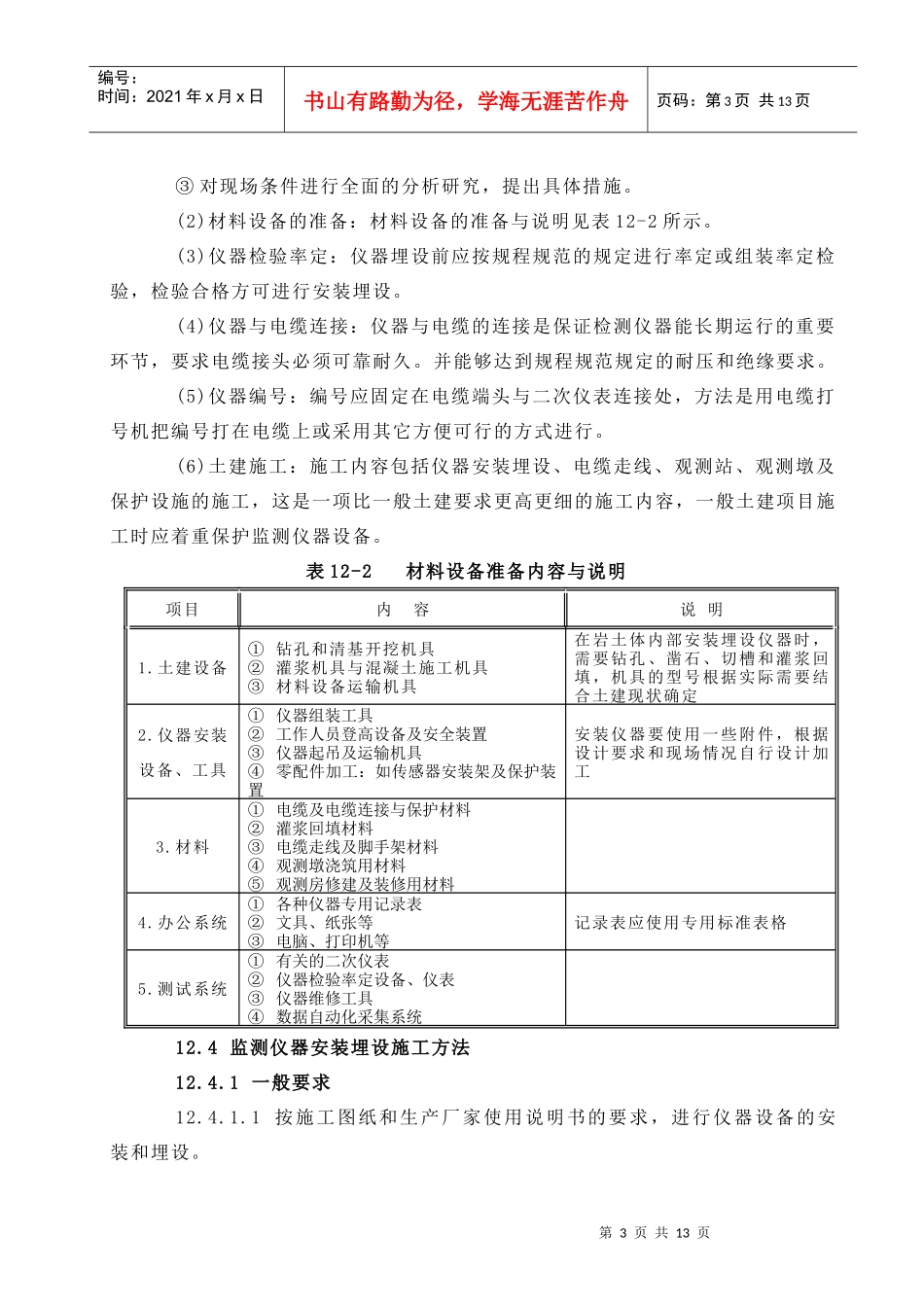

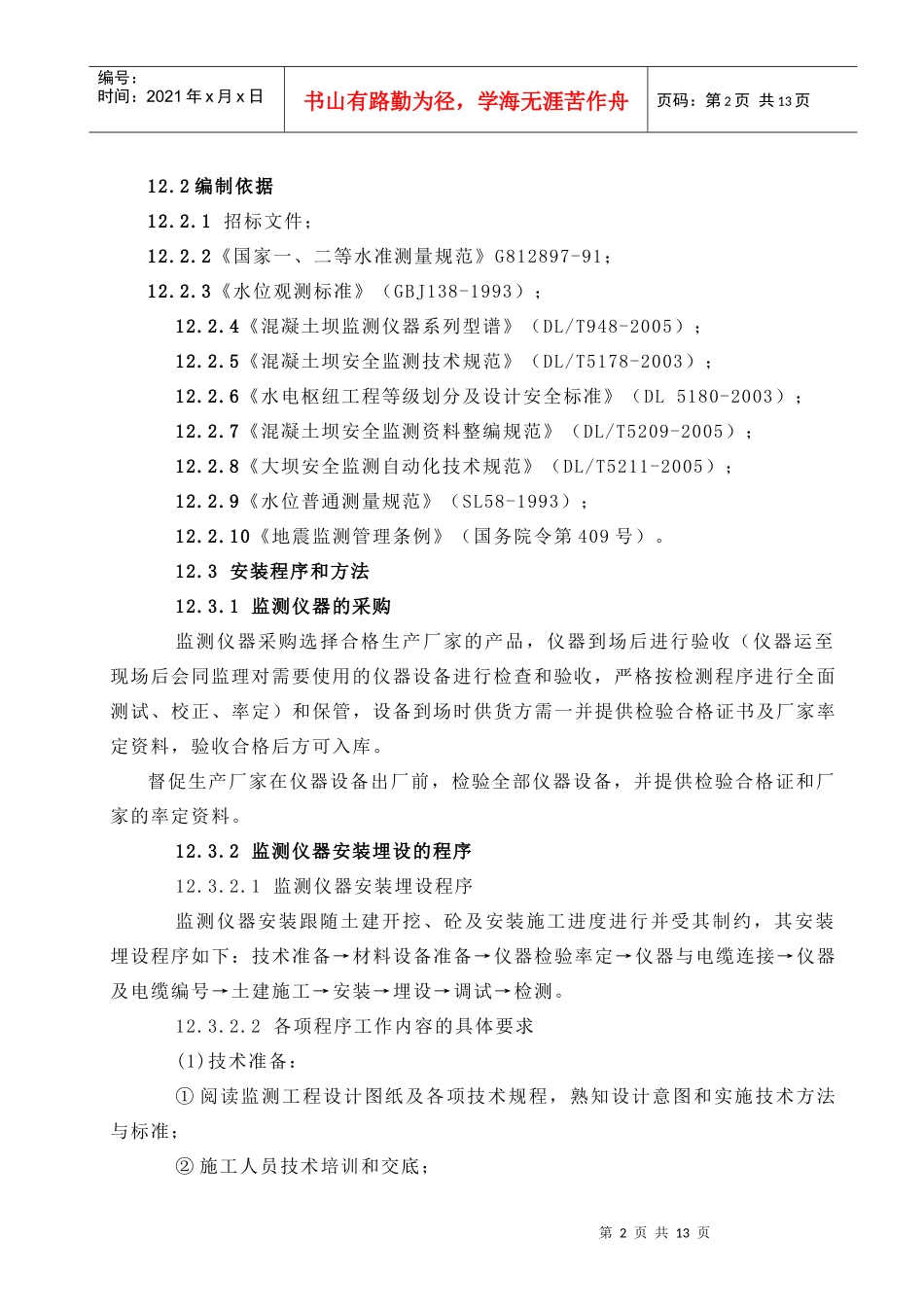

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页第12章原型观测施工方法说明书12.1概述四川嘉陵江沙溪航电枢纽右岸泄洪冲砂闸及厂房土建工程施工的原形贯测项目，包含坝基及闸底板扬压力、绕坝渗流、厂房流道应力、应变、上下游水位等观测仪器设备的采购、安装、埋设和施工期观测。本标原型观测工程主要项目及观测仪器设备见表12-1。表12-1原型观测主要项目及观测仪器设备表项目编号项目名称单位工程量备注1原型观测工程设备和设施的采购、安装、制作及施工期观测2测压管m190含过滤材料等共14个孔，后期安装14支扬压力计。配14个水龙头及相关配套的弯头、三通、钢帽、压力表等。3绕渗孔孔深m195含钻孔、管材、过滤材料等共7孔。4电测水位计台25自测水位计台2监测水库水位6双向应变计支47无应力计支48钢筋计支209渗压计支2410气温计支211电缆km15各种型号12电缆保护管km0.913二次测读仪台2含分线盒14水尺副5搪瓷15观测房座116基线箱台5人工采集系统,并具有自动采集接口第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页12.2编制依据12.2.1招标文件；12.2.2《国家一、二等水准测量规范》G812897-91；12.2.3《水位观测标准》（GBJ138-1993）；12.2.4《混凝土坝监测仪器系列型谱》（DL/T948-2005）；12.2.5《混凝土坝安全监测技术规范》（DL/T5178-2003）；12.2.6《水电枢纽工程等级划分及设计安全标准》（DL5180-2003）；12.2.7《混凝土坝安全监测资料整编规范》（DL/T5209-2005）；12.2.8《大坝安全监测自动化技术规范》（DL/T5211-2005）；12.2.9《水位普通测量规范》（SL58-1993）；12.2.10《地震监测管理条例》（国务院令第409号）。12.3安装程序和方法12.3.1监测仪器的采购监测仪器采购选择合格生产厂家的产品，仪器到场后进行验收（仪器运至现场后会同监理对需要使用的仪器设备进行检查和验收，严格按检测程序进行全面测试、校正、率定）和保管，设备到场时供货方需一并提供检验合格证书及厂家率定资料，验收合格后方可入库。督促生产厂家在仪器设备出厂前，检验全部仪器设备，并提供检验合格证和厂家的率定资料。12.3.2监测仪器安装埋设的程序12.3.2.1监测仪器安装埋设程序监测仪器安装跟随土建开挖、砼及安装施工进度进行并受其制约，其安装埋设程序如下：技术准备→材料设备准备→仪器检验率定→仪器与电缆连接→仪器及电缆编号→土建施工→安装→埋设→调试→检测。12.3.2.2各项程序工作内容的具体要求(1)技术准备：①阅读监测工程设计图纸及各项技术规程，熟知设计意图和实施技术方法与标准；②施工人员技术培训和交底；第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页③对现场条件进行全面的分析研究，提出具体措施。(2)材料设备的准备：材料设备的准备与说明见表12-2所示。(3)仪器检验率定：仪器埋设前应按规程规范的规定进行率定或组装率定检验，检验合格方可进行安装埋设。(4)仪器与电缆连接：仪器与电缆的连接是保证检测仪器能长期运行的重要环节，要求电缆接头必须可靠耐久。并能够达到规程规范规定的耐压和绝缘要求。(5)仪器编号：编号应固定在电缆端头与二次仪表连接处，方法是用电缆打号机把编号打在电缆上或采用其它方便可行的方式进行。(6)土建施工：施工内容包括仪器安装埋设、电缆走线、观测站、观测墩及保护设施的施工，这是一项比一般土建要求更高更细的施工内容，一般土建项目施工时应着重保护监测仪器设备。表12-2材料设备准备内容与说明项目内容说明1.土建设备①钻孔和清基开挖机具②灌浆机具与混凝土施工机具③材料设备运输机具在岩土体内部安装埋设仪器时，需要钻孔、凿石、切槽和灌浆回填，机具的型号根据实际需要结合土建现状确定2.仪器安装设备、工具①仪器组装工具②工作人员登高设备及安全装置③仪器起吊及运输机具④零配件加工：如传感器安装架及保护装置安装仪器要使用一些附件，根据设计要求和现场情况自行设计加工3.材料①电缆及电缆连接与保护材料②灌浆回填材料③电缆走线及脚手架材料④观测墩浇筑...
