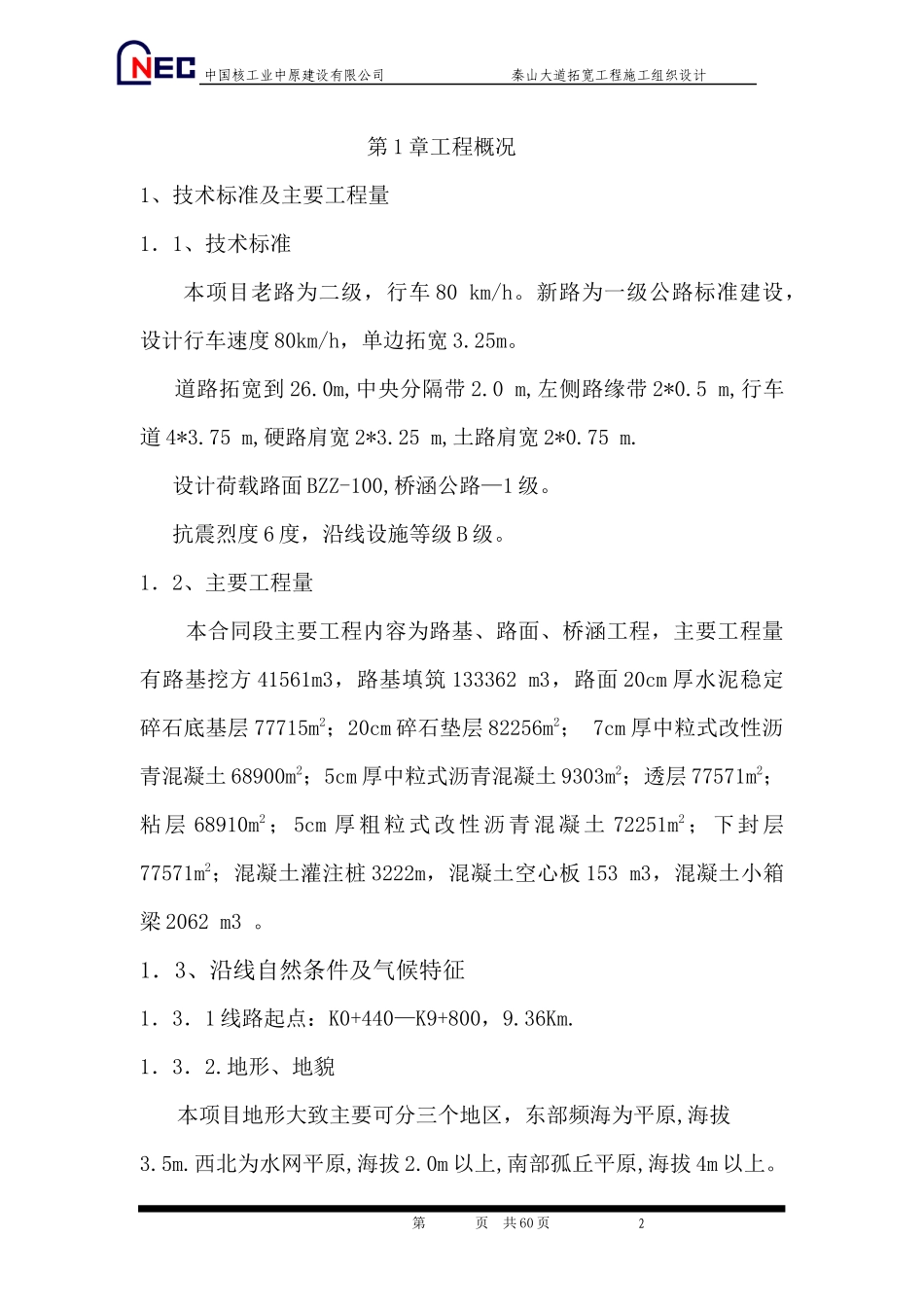

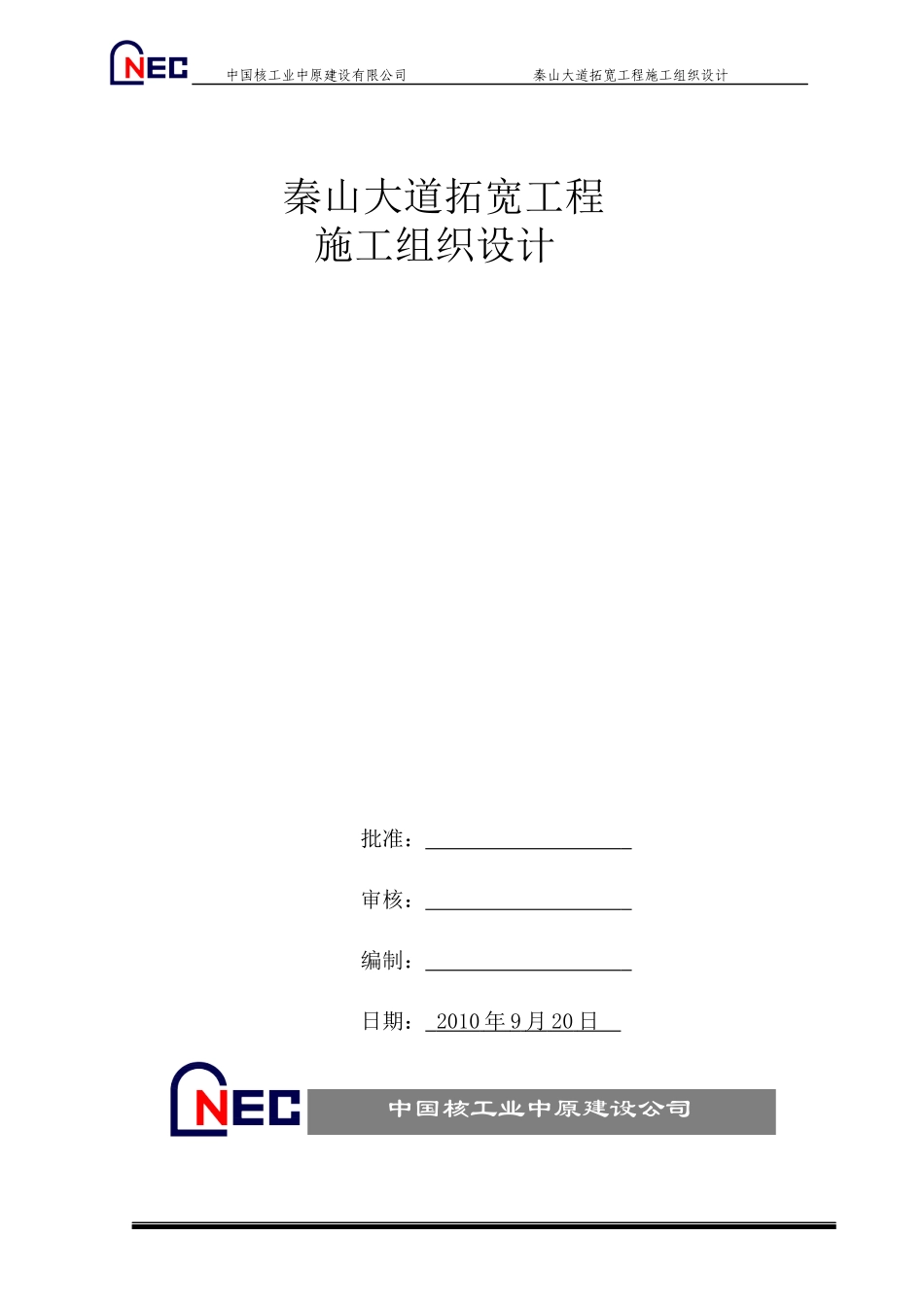

中国核工业中原建设有限公司秦山大道拓宽工程施工组织设计秦山大道拓宽工程施工组织设计批准：审核：编制：日期：2010年9月20日中国核工业中原建设公司中国核工业中原建设有限公司秦山大道拓宽工程施工组织设计目录第1章、工程概况…………………………………………2第2章、施工组织布置及总体规划……………………………5第3章、关键工程施工技术方案与方法………………………81、路基工程施工方案………………………………………………82、路面工程施工方案…………………………………………………143、桥梁工程施工方案………………………………23第4章、质量保证体系及措施………………………………………25第5章、安全保证体系及安全措施…………………………………26第6章、保证工期的主要措施………………………………………32第7章、夜间施工安排………………………………………………34第8章、雨季的施工安排……………………………………………35第9章、文明施工措施………………………………………………36第10章、环境保护及水土保持措施措施…………………………38第11章、应急准备与应急预案……………………………………40第12章、附录………………………………………………………46中国核工业中原建设有限公司秦山大道拓宽工程施工组织设计第1章工程概况1、技术标准及主要工程量1．1、技术标准本项目老路为二级，行车80km/h。新路为一级公路标准建设，设计行车速度80km/h，单边拓宽3.25m。道路拓宽到26.0m,中央分隔带2.0m,左侧路缘带2*0.5m,行车道4*3.75m,硬路肩宽2*3.25m,土路肩宽2*0.75m.设计荷载路面BZZ-100,桥涵公路—1级。抗震烈度6度，沿线设施等级B级。1．2、主要工程量本合同段主要工程内容为路基、路面、桥涵工程，主要工程量有路基挖方41561m3，路基填筑133362m3，路面20cm厚水泥稳定碎石底基层77715m2；20cm碎石垫层82256m2；7cm厚中粒式改性沥青混凝土68900m2；5cm厚中粒式沥青混凝土9303m2；透层77571m2；粘层68910m2；5cm厚粗粒式改性沥青混凝土72251m2；下封层77571m2；混凝土灌注桩3222m，混凝土空心板153m3，混凝土小箱梁2062m3。1．3、沿线自然条件及气候特征1．3．1线路起点：K0+440—K9+800，9.36Km.1．3．2.地形、地貌本项目地形大致主要可分三个地区，东部频海为平原,海拔3.5m.西北为水网平原,海拔2.0m以上,南部孤丘平原,海拔4m以上。第页共60页2中国核工业中原建设有限公司秦山大道拓宽工程施工组织设计本标段地面标高2.5—4.8m.水位一般0.9-2m.水面宽15-50m,水深2-3m.1.3.3工程地质条件由6个地质层组成,1)人工填土层,2)亚粘土层,3)淤泥质粘土层,4)亚粘土层,5)亚粘土层,6)亚粘土层.1.3.4、气候总的气候特点是：气温-5℃--36℃.季漫长而寒冷，夏季炎热而短促，春秋气温变化剧烈。全年降雨集中在3-6月，每年有二次雨季,3-6月为梅雨,7-9月为台风影响季节,多有暴雨.1.3.5、水文地下水位海拔0.5m,对混凝土无侵蚀作用.1.4施工条件1)、交通条件本项目是扩宽工程,运输较为方便，仅在项目建设期间需修筑少量施工便道。2)、通讯、网络、办公软件等保障措施本段公路有移动电话网络，项目部对外联系方便。经理办公室及各部室安装网卡，是经理及各部室和外界的联系纽带。同时购进计量软件以及测量试验等软件以满足施工需要及业主要求。3)、施工生活用水利用沿线地下潜水或河里水，水质良好，对砼均无腐蚀作用，生活用水沿线村庄或工厂，便可满足生活和施工用水。第页共60页3中国核工业中原建设有限公司秦山大道拓宽工程施工组织设计1.5工程概况1.5.1路基工程路基边坡:路基采用放坡型式,坡度为1:1.5.路基填筑:主要采用渣填筑,渣应采用爆破后碎石料,粒径4cm以上的碎石含量应大于30%,含泥量小于5%.一般地基处理:清除20cm耕土或淤泥,并将老路边坡清理干净,清理不小于30cm。路基较高的，超挖厚度不小于80cm。1.5.2路面结构上面层：5cm细粒式沥青混凝土（AC-13C）粘层:改性乳化沥青下面层：7cm中粒式沥青混凝土（AC-20C）封层:改性乳化沥青透层:改性乳化沥青基层：36cm水泥稳定级配碎石底基层：20cm级配碎石1．5．3，桥涵本工程共7座桥，其中小桥3座，大桥3座...
