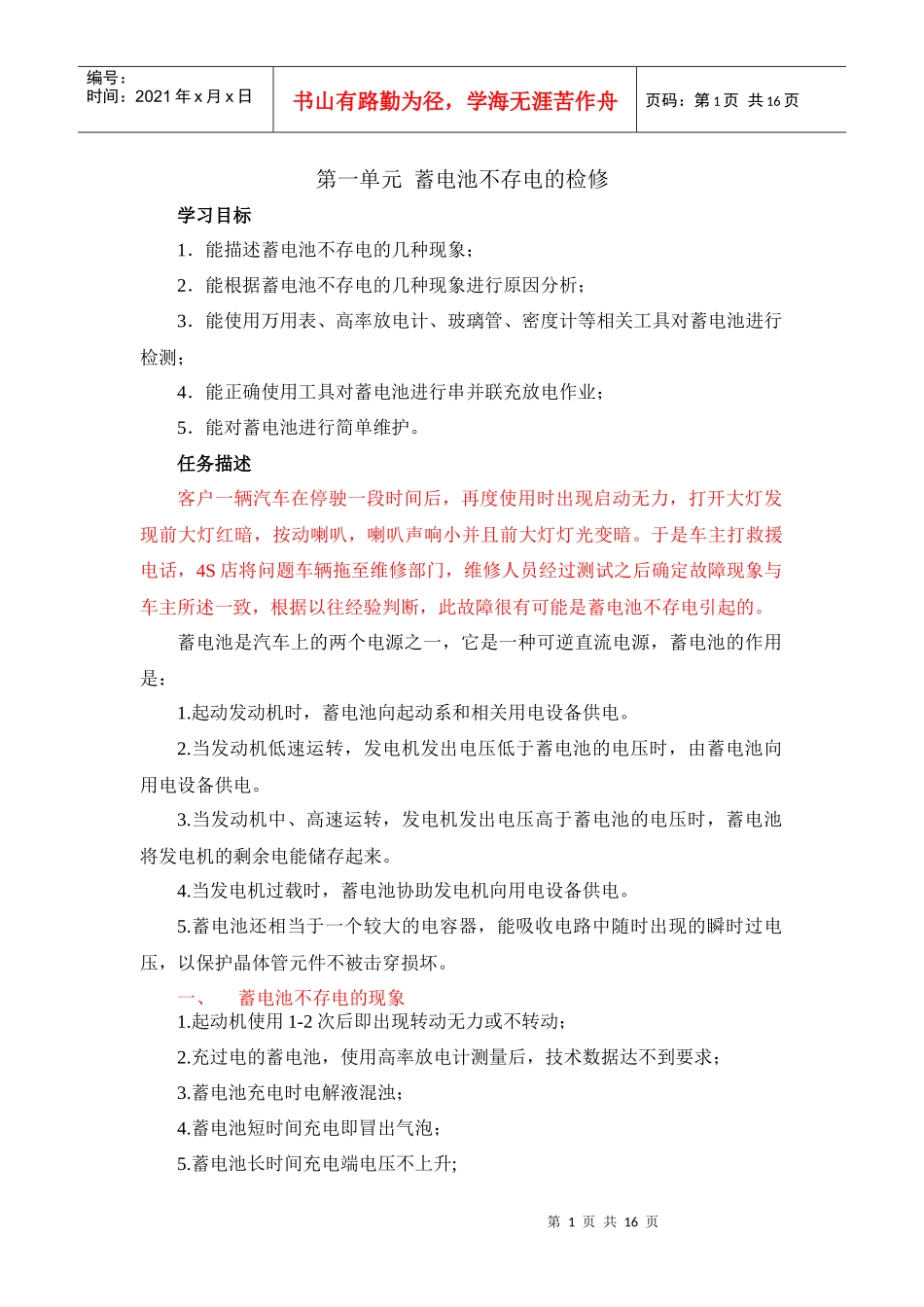

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页第一单元蓄电池不存电的检修学习目标1．能描述蓄电池不存电的几种现象；2．能根据蓄电池不存电的几种现象进行原因分析；3．能使用万用表、高率放电计、玻璃管、密度计等相关工具对蓄电池进行检测；4．能正确使用工具对蓄电池进行串并联充放电作业；5．能对蓄电池进行简单维护。任务描述客户一辆汽车在停驶一段时间后，再度使用时出现启动无力，打开大灯发现前大灯红暗，按动喇叭，喇叭声响小并且前大灯灯光变暗。于是车主打救援电话，4S店将问题车辆拖至维修部门，维修人员经过测试之后确定故障现象与车主所述一致，根据以往经验判断，此故障很有可能是蓄电池不存电引起的。蓄电池是汽车上的两个电源之一，它是一种可逆直流电源，蓄电池的作用是：1.起动发动机时，蓄电池向起动系和相关用电设备供电。2.当发动机低速运转，发电机发出电压低于蓄电池的电压时，由蓄电池向用电设备供电。3.当发动机中、高速运转，发电机发出电压高于蓄电池的电压时，蓄电池将发电机的剩余电能储存起来。4.当发电机过载时，蓄电池协助发电机向用电设备供电。5.蓄电池还相当于一个较大的电容器，能吸收电路中随时出现的瞬时过电压，以保护晶体管元件不被击穿损坏。一、蓄电池不存电的现象1.起动机使用1-2次后即出现转动无力或不转动；2.充过电的蓄电池，使用高率放电计测量后，技术数据达不到要求；3.蓄电池充电时电解液混浊；4.蓄电池短时间充电即冒出气泡；5.蓄电池长时间充电端电压不上升;第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页6.免维护蓄电池从观测窗口观测到浅黄色。二、蓄电池不存电的原因分析1.蓄电池外观指标不符合要求；2.蓄电池电解液或液面不符合要求；3.蓄电池性能指标不符合要求；4.蓄电池充放电作业操作不当。学习任务1蓄电池外观的检查一、相关知识1.蓄电池的型号根据机械工业部标准JB2599—85铅蓄电池产品型号编制方法规定，蓄电池型号由三部分组成，各部分之间用破折号分开。（1）（2）（3）(4)(5)串联单格电池数蓄电池类型蓄电池特征额定容量特殊性能（1）串联单格电池个数指一个整体壳体内所包含的单格电池个数，用阿拉伯数字表示。（2）电池类型根据蓄电池主要用途划分。起动型蓄电池用“Q”表示，代号“Q”是汉字，“起”的第一个拼音字母。（3）电池特征为附加部分，仅在同类用途的产品具有某种特征，而在型号中又必须加以区别时采用。如为干荷电蓄电池，则用汉字“干”的第2个拼音字母“A”表示；如为无需（免）维护蓄电池，则用“无”字的第一个拼音字母“W”来表示。表1-1列出了蓄电池的产品代号特征。（4）额定容量是指20h率额定容量，用阿拉伯数字表示，单位为安培.时（A·h），在型号中可略去不写。（5）特殊性能在产品具有某些特殊性能时，可用相应的代号加在型号末尾表示。如“G”表示薄型极板的高起动率电池，“S”表示采用工程塑料外壳与热封合工艺第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页的蓄电池。例1：北京BJ2020型吉普车用6—QA—60型蓄电池：表示由6个单格电池组成，额定电压为12V，额定容量为60A·h的起动型干荷电蓄电池。例2：东风EQ1090型载货汽车用6—Q—105型蓄电池：表示由6个单格电池组成，额定电压为12V，额定容量为105A·h的起动型蓄电池。例3：东风EQ2102型越野汽车用6—QW—180型蓄电池：表示由6个单格电池组成，额定电压为12V，额定容量为180A·h的启动型免维护蓄电池。序号产品特征代号序号产品特征代号1干荷电A7半封闭式B2湿荷电H8液密式Y3免维护W9气密式Q4少维护S10激活式I5防酸式F11带液式D6密封式M12胶质电解液式J2.蓄电池的分类蓄电池的种类很多，按使用的电解液的成分，可分为酸性蓄电池和碱性蓄电池；按电极材料可分为铅蓄电池和铁镍、铬镍蓄电池；按用途不同可分为汽车用蓄电池、电瓶车用蓄电池、电讯、航标用蓄电池等。目前，汽车上广泛采用的是铅酸蓄电池，这种蓄电池通常称为起动型蓄电池。后面如无特别说明，所指蓄电池都为铅酸...
