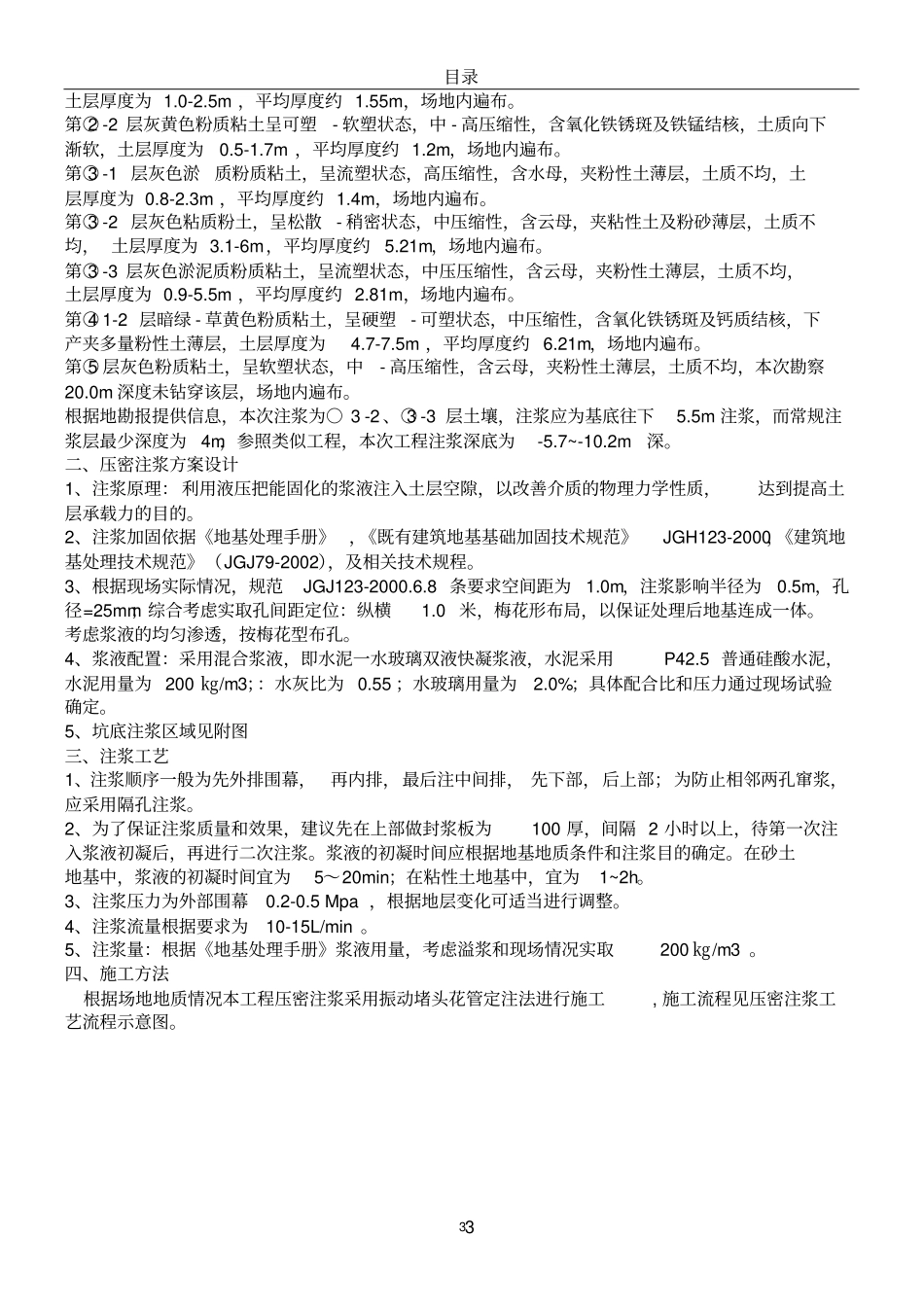

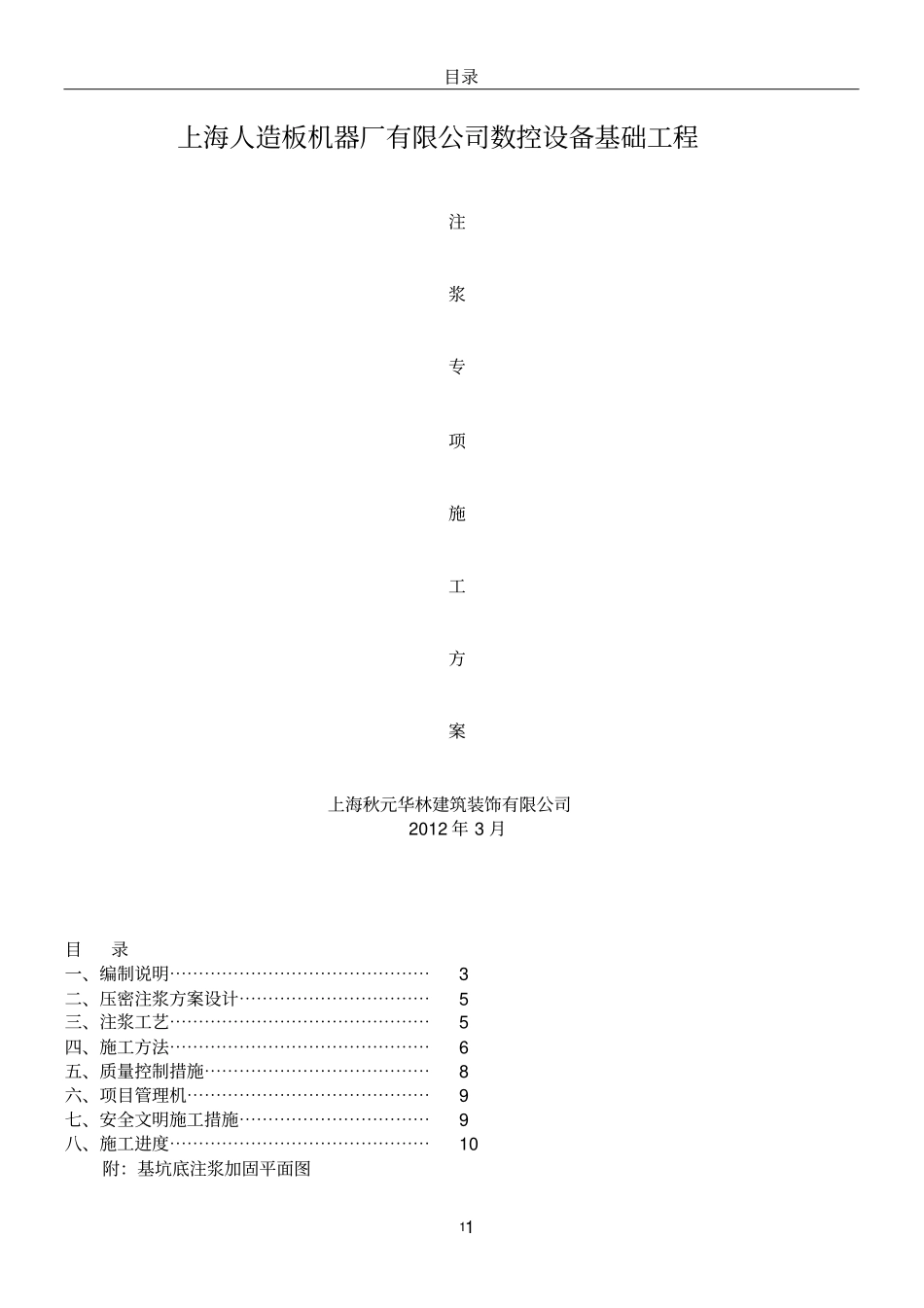

目录11上海人造板机器厂有限公司数控设备基础工程注浆专项施工方案上海秋元华林建筑装饰有限公司2012年3月目录一、编制说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3二、压密注浆方案设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5三、注浆工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5四、施工方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6五、质量控制措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8六、项目管理机⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9七、安全文明施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9八、施工进度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10附：基坑底注浆加固平面图目录22一、编制说明1.1编制依据⑴上海人造板机器厂有限公司提供的各个设备基础施工图及与原产房定位图等资料；⑵现行有关法规、标准、技术规范；⑶《建筑桩基技术规范》（JGJ94-2008）；⑷《建筑地基处理技术规范》（JGJ79-2002、J220-2002）；⑸《建筑地基基础工程施工质量验收规范》（JGJ79-2002、J220-2002）；⑹《建筑地基基础设计规范》（GB50007-2002）；⑺《建筑工程施工质量验收统一标准》（GB50300-2001）；⑻勘察单位提供的勘察报告；1.2编制目的由于数控镗铣床基础的基底标高不一，且基底标高超5m属深基坑，避免在施工过程中造成桩体侧滑及受到基础承载后发生沉降对原有厂房结构产生影响。因此在基底最深处及放射放坡区域进行坑底注浆加固。1.3编制原则⑴确保技术方案针对性强、操作性强；施工方案经济、合理。坚持技术先进性、科学合理性、经济适用性与实事求是相结合。根据工程地质、水文地质、周边环境及工期要求等条件选择最具实用性的施工方案和机具设备。⑵技术可靠性原则根据本工程特点，依据本地及其周边地区情况，选择可靠性高、可操作性强的施工技术方案进行施工。⑶经济合理性原则针对工程的实际情况，本着可靠、经济、合理的原则比选施工方案，施工过程实施动态管理，从而使注浆加固施工达到既经济又优质的目的。1.4本工程场地地层自上而下依次为：第○1层杂填土，夹石子，砖块等等杂物，顶部有25-50cm厚的水泥地坪，土质不均，结构松散，目录33土层厚度为1.0-2.5m，平均厚度约1.55m，场地内遍布。第○2-2层灰黄色粉质粘土呈可塑-软塑状态，中-高压缩性，含氧化铁锈斑及铁锰结核，土质向下渐软，土层厚度为0.5-1.7m，平均厚度约1.2m，场地内遍布。第○3-1层灰色淤质粉质粘土，呈流塑状态，高压缩性，含水母，夹粉性土薄层，土质不均，土层厚度为0.8-2.3m，平均厚度约1.4m，场地内遍布。第○3-2层灰色粘质粉土，呈松散-稍密状态，中压缩性，含云母，夹粘性土及粉砂薄层，土质不均，土层厚度为3.1-6m，平均厚度约5.21m，场地内遍布。第○3-3层灰色淤泥质粉质粘土，呈流塑状态，中压压缩性，含云母，夹粉性土薄层，土质不均，土层厚度为0.9-5.5m，平均厚度约2.81m，场地内遍布。第○41-2层暗绿-草黄色粉质粘土，呈硬塑-可塑状态，中压缩性，含氧化铁锈斑及钙质结核，下产夹多量粉性土薄层，土层厚度为4.7-7.5m，平均厚度约6.21m，场地内遍布。第○5层灰色粉质粘土，呈软塑状态，中-高压缩性，含云母，夹粉性土薄层，土质不均，本次勘察20.0m深度未钻穿该层，场地内遍布。根据地勘报提供信息，本次注浆为○3-2、○3-3层土壤，注浆应为基底往下5.5m注浆，而常规注浆层最少深度为4m，参照类似工程，本次工程注浆深底为-5.7~-10.2m深。二、压密注浆方案设计1、注浆原理：利用液压把能固化的浆液注入土层空隙，以改善介质的物理力学性质，达到提高土层承载力的目的。2、注浆加固依据《地基处理手册》，《既有建筑地基基础加固技术规范》JGH123-2000，《建筑地基处理技术规范》（JGJ79-2002），及相关技术规程。3、根据现场实际情况，规范JGJ123-2000.6.8条要求空间距为1.0m，注浆影响半径为0.5m，孔径=25mm；综合考虑实取孔间距定位：纵横1.0米，梅花形布局，以保证处理后地基连成一体。考虑浆液的均匀渗透，按梅花型布孔。4、浆液配置：采用混合浆液，即水泥一水玻璃双液快凝浆液，水泥采用P42.5普通硅酸水泥，水泥用量为200㎏/m3；：水灰比为0.55；水玻璃用量为2.0%；具体配合比和压力通过现场试验确定。5、坑底注浆区域见附图三、注浆工艺1、注浆顺序一般...
