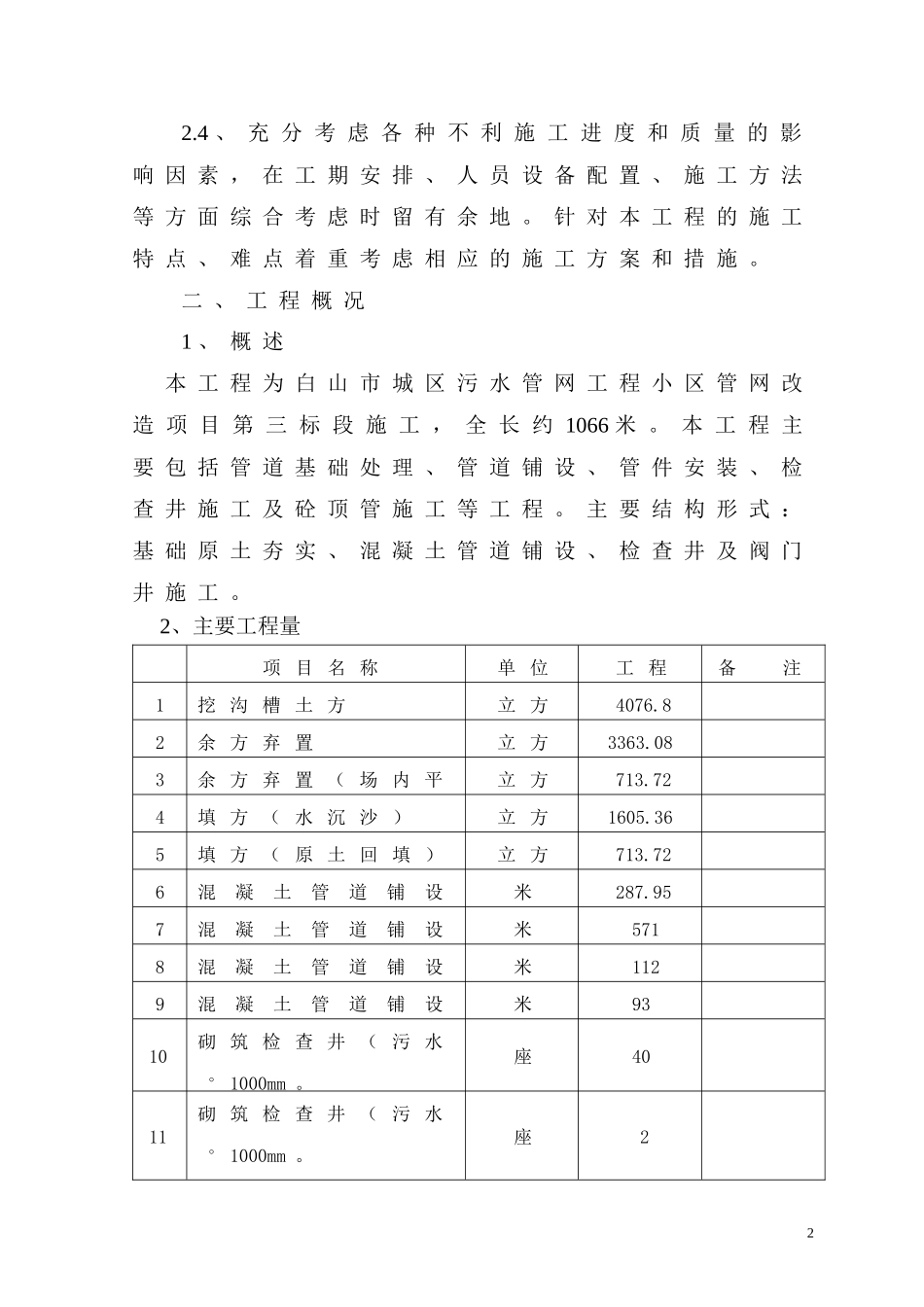

一、编制依据和原则1、编制依据1.1、工程施工图纸；1.2、遵循的规范、规程：（1）建筑工程质量验收统一标准GB50300-2001（2）建筑地基基础施工工程质量验收规范GB50202-2002（3）砌体工程施工质量验收规范GB50203-2002（4）混凝土结构工程施工质量验收规范GB50204-2002（5）给水排水管道工程施工及验收规范GB50268-972、编制原则2.1严格按合同要求、设计图纸、现场条件及施工规范、质量检验评定标准的原则组织施工，在编写施工方法时，严格按照设计要求，技术范围和工程质量检验评定标准，精心组织、科学施工，坚持工程质量高标准，力争优质、高效地完成任务。2.2、采用先进施工设备和施工技术的原则。2.3、坚持与业主、监理、设计单位紧密配合的原则。尊重业主、监理工程师的意见，执行监理工程师的指令，配合设计单位改善、优化设计，共创精品工程。12.4、充分考虑各种不利施工进度和质量的影响因素，在工期安排、人员设备配置、施工方法等方面综合考虑时留有余地。针对本工程的施工特点、难点着重考虑相应的施工方案和措施。二、工程概况1、概述本工程为白山市城区污水管网工程小区管网改造项目第三标段施工，全长约1066米。本工程主要包括管道基础处理、管道铺设、管件安装、检查井施工及砼顶管施工等工程。主要结构形式：基础原土夯实、混凝土管道铺设、检查井及阀门井施工。2、主要工程量项目名称单位工程备注1挖沟槽土方立方4076.82余方弃置立方3363.083余方弃置（场内平立方713.724填方（水沉沙）立方1605.365填方（原土回填）立方713.726混凝土管道铺设米287.957混凝土管道铺设米5718混凝土管道铺设米1129混凝土管道铺设米9310砌筑检查井（污水1000mm。座4011砌筑检查井（污水1000mm。3.5m内）座2212砌筑检查井（污水1250mm。座313砌筑检查井（污水1500mm。座114砂砾石平方2752.8715沥青混凝土（粗料平方2752.8716沥青混凝土（中粒平方2752.873、现场自然条件3.1、地形与地质沿线为均公共用地。3.2、水文及气象条件当地气温为温带大陆性气候区，季风显著，冬季寒冷干燥，春季大风频繁，夏季炎热，雨量适中，秋季冷暖变化显著。3.3、沿线施工条件3.3.1、工程沿线路网已修建完成，交通运输便利，能够满足施工需要。3.3.2、沿线淡水资源丰富,施工用水可就近取材。3.3.3、沿线无电力供应，需配备发电机解决施工用电。三、工程特点分析和工程技术要求1、工程特点分析（1）本工程施工条件较好，外界干扰因素较少；3（2）该工程工程量大，施工战线较长，管线铺设长度约1066m，管理难度大；（3）施工工期较短，工期相当紧张，需安排多个队伍同时施工。（4）现场须有大小临时设施及临时用地，需要合理安排。2、工程技术要求（1）管道基础均为原素土，不进行另外处理；施工中保证开挖后管道基底原素土不得受到扰动；（2）设计管道穿越或位于排水渠时，施工时应及时清除淤泥至原土，如果原土面距离设计管道基础底小于1m时，用100mm碎石、200mm原素土隔层夯实，填至设计基础底，当原土面距离设计管道基础底大于1m时，采用砂石嵌实，填至小于1m，再用碎石间隔土层夯实，填至设计管道基础底。（3）设计管道在交叉穿越时，若管道间距小于25mm时采用C20混凝土充填，若大于25mm时用黄砂充填。四、工程质量目标本工程的质量目标：保证工程的施工质量达到优良等级，争创精品工程。交付的程满足规范和合同要求，合同履约率达100%；单位工程优良品率100%；分项工程优良率98%以上（其中主要分项100%）；事故返工损失率小于0.3‰以下。五、主要分项工程的施工方案4工艺流程：测量放线→基槽开挖→清基处理→基底处理→给水管线铺设→管线安装→各种井制作→水压试验→管道回填根据本工程的地质情况和工程规模等各方面的因素影响，采用以机械施工为主，人工配合为辅的施工方法，充分发挥主导机械的效率。施工顺序按“先干管后支管、先深后浅”的顺序进行作业。1、施工测量1.1用本年度检验合格的全站仪、经纬仪、水准仪，由有资质的测量人员进行控制测量和水准测量，测量误差控制在规范要求以内。1.2测量：根据甲方提供的经检测无误的测量控制网（或点），用全站仪在施工区域内测放控制基线...
