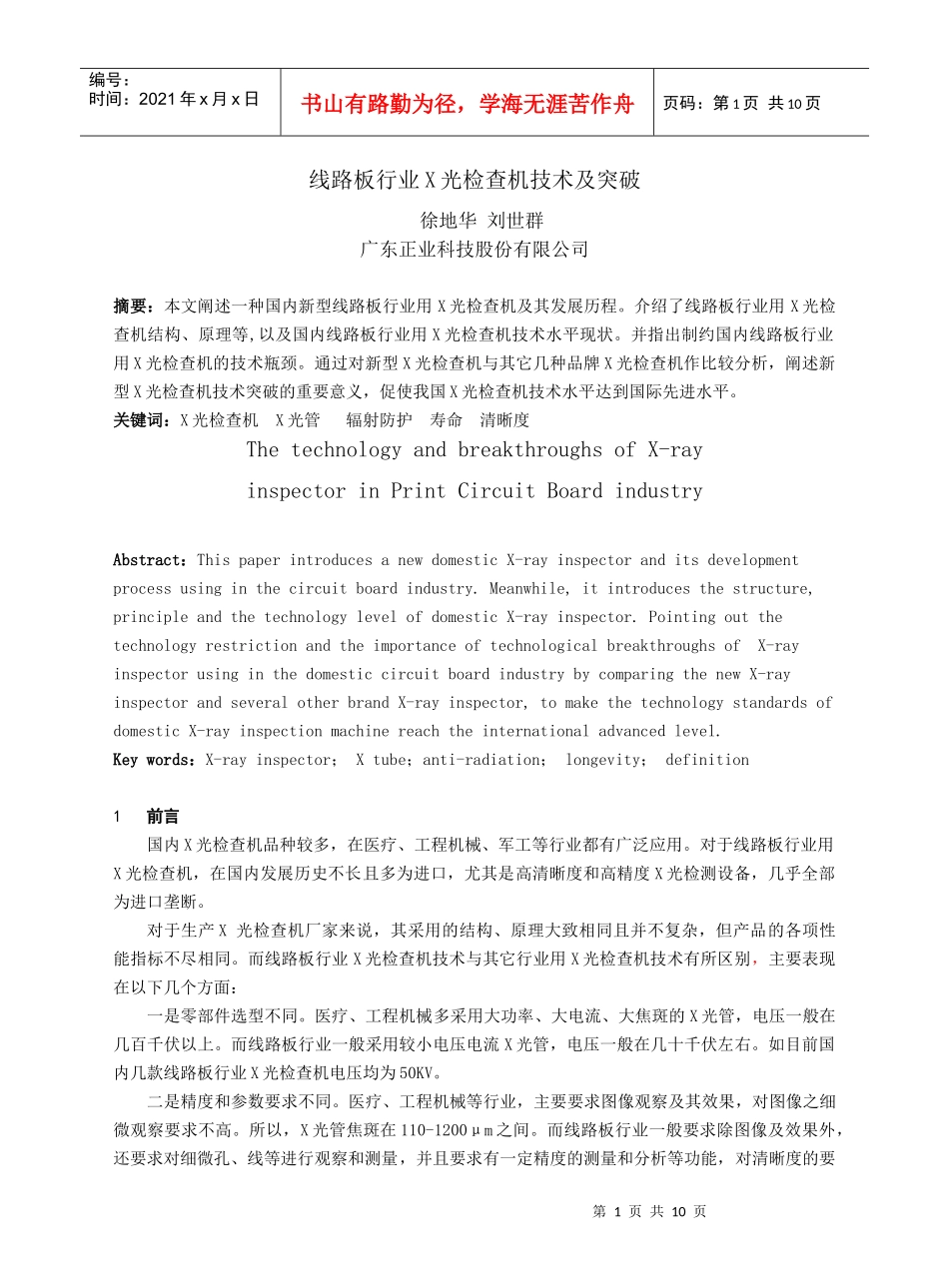

线路板行业X光检查机技术现状分析_第1页
1/10

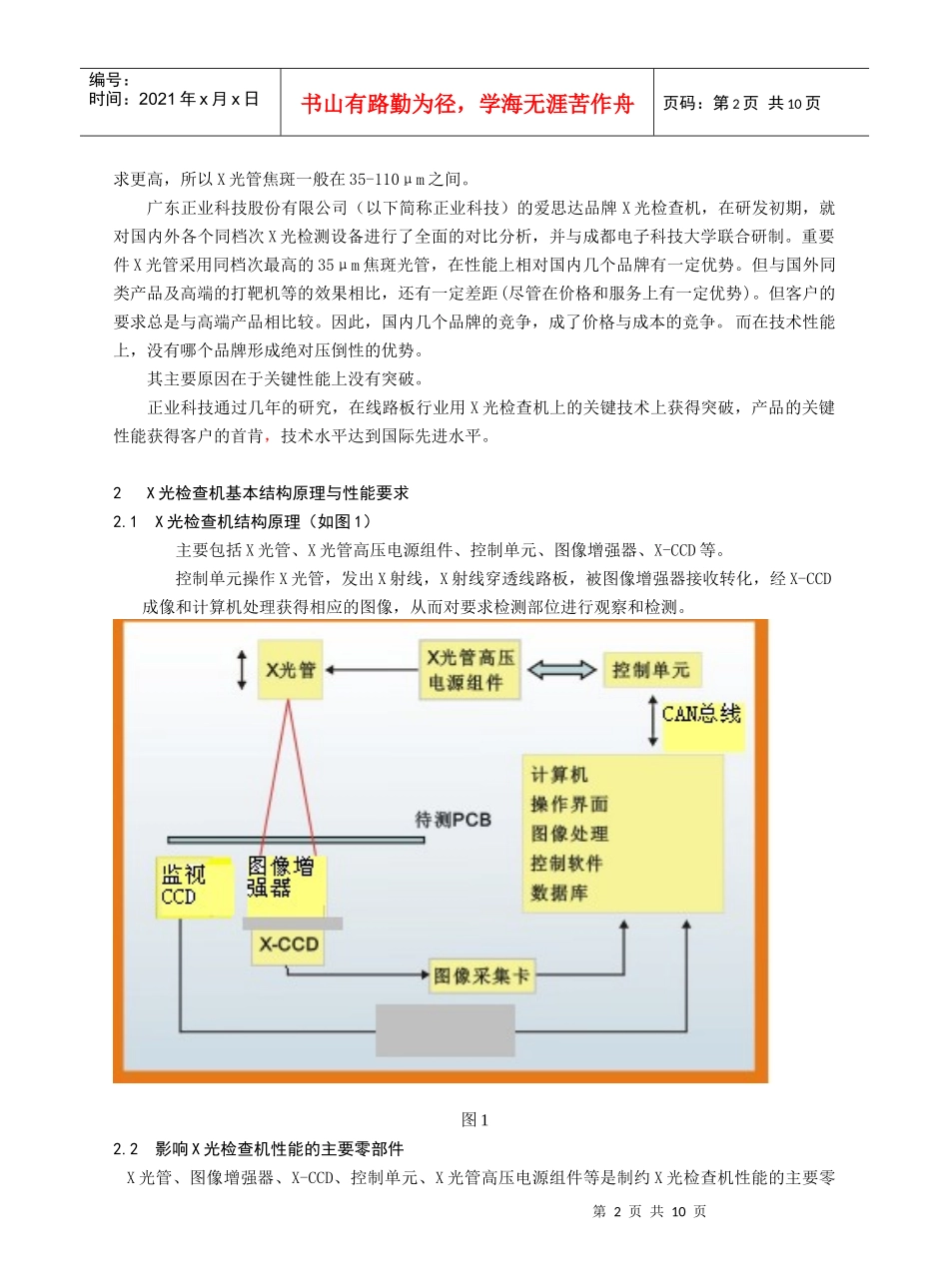

线路板行业X光检查机技术现状分析_第2页
2/10
线路板行业X光检查机技术现状分析_第3页
3/10
第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页线路板行业X光检查机技术及突破徐地华刘世群广东正业科技股份有限公司摘要:本文阐述一种国内新型线路板行业用X光检查机及其发展历程。介绍了线路板行业用X光检查机结构、原理等,以及国内线路板行业用X光检查机技术水平现状。并指出制约国内线路板行业用X光检查机的技术瓶颈。通过对新型X光检查机与其它几种品牌X光检查机作比较分析,阐述新型X光检查机技术突破的重要意义,促使我国X光检查机技术水平达到国际先进水平。关键词:X光检查机X光管辐射防护寿命清晰度ThetechnologyandbreakthroughsofX-rayinspectorinPrintCircuitBoardindustryAbstract:ThispaperintroducesanewdomesticX-rayinspectoranditsdevelopmentprocessusinginthecircuitboardindustry.Meanwhile,itintroducesthestructure,principleandthetechnologylevelofdomesticX-rayinspector.PointingoutthetechnologyrestrictionandtheimportanceoftechnologicalbreakthroughsofX-rayinspectorusinginthedomesticcircuitboardindustrybycomparingthenewX-rayinspectorandseveralotherbrandX-rayinspector,tomakethetechnologystandardsofdomesticX-rayinspectionmachinereachtheinternationaladvancedlevel.Keywords:X-rayinspector;Xtube;anti-radiation;longevity;definition1前言国内X光检查机品种较多,在医疗、工程机械、军工等行业都有广泛应用。对于线路板行业用X光检查机,在国内发展历史不长且多为进口,尤其是高清晰度和高精度X光检测设备,几乎全部为进口垄断。对于生产X光检查机厂家来说,其采用的结构、原理大致相同且并不复杂,但产品的各项性能指标不尽相同。而线路板行业X光检查机技术与其它行业用X光检查机技术有所区别,主要表现在以下几个方面:一是零部件选型不同。医疗、工程机械多采用大功率、大电流、大焦斑的X光管,电压一般在几百千伏以上。而线路板行业一般采用较小电压电流X光管,电压一般在几十千伏左右。如目前国内几款线路板行业X光检查机电压均为50KV。二是精度和参数要求不同。医疗、工程机械等行业,主要要求图像观察及其效果,对图像之细微观察要求不高。所以,X光管焦斑在110-1200μm之间。而线路板行业一般要求除图像及效果外,还要求对细微孔、线等进行观察和测量,并且要求有一定精度的测量和分析等功能,对清晰度的要第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页求更高,所以X光管焦斑一般在35-110μm之间。广东正业科技股份有限公司(以下简称正业科技)的爱思达品牌X光检查机,在研发初期,就对国内外各个同档次X光检测设备进行了全面的对比分析,并与成都电子科技大学联合研制。重要件X光管采用同档次最高的35μm焦斑光管,在性能上相对国内几个品牌有一定优势。但与国外同类产品及高端的打靶机等的效果相比,还有一定差距(尽管在价格和服务上有一定优势)。但客户的要求总是与高端产品相比较。因此,国内几个品牌的竞争,成了价格与成本的竞争。而在技术性能上,没有哪个品牌形成绝对压倒性的优势。其主要原因在于关键性能上没有突破。正业科技通过几年的研究,在线路板行业用X光检查机上的关键技术上获得突破,产品的关键性能获得客户的首肯,技术水平达到国际先进水平。2X光检查机基本结构原理与性能要求2.1X光检查机结构原理(如图1)主要包括X光管、X光管高压电源组件、控制单元、图像增强器、X-CCD等。控制单元操作X光管,发出X射线,X射线穿透线路板,被图像增强器接收转化,经X-CCD成像和计算机处理获得相应的图像,从而对要求检测部位进行观察和检测。图12.2影响X光检查机性能的主要零部件X光管、图像增强器、X-CCD、控制单元、X光管高压电源组件等是制约X光检查机性能的主要零第3页共10页第2页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页部件,这些部件的质量与水平对整机性能有重要影响。因此,对以上几种零部件的正确选型,是确保产品性能与质量的前提。也正因为如此,对选...
