红树西岸施工组织设计（DOC 84页）VIP免费

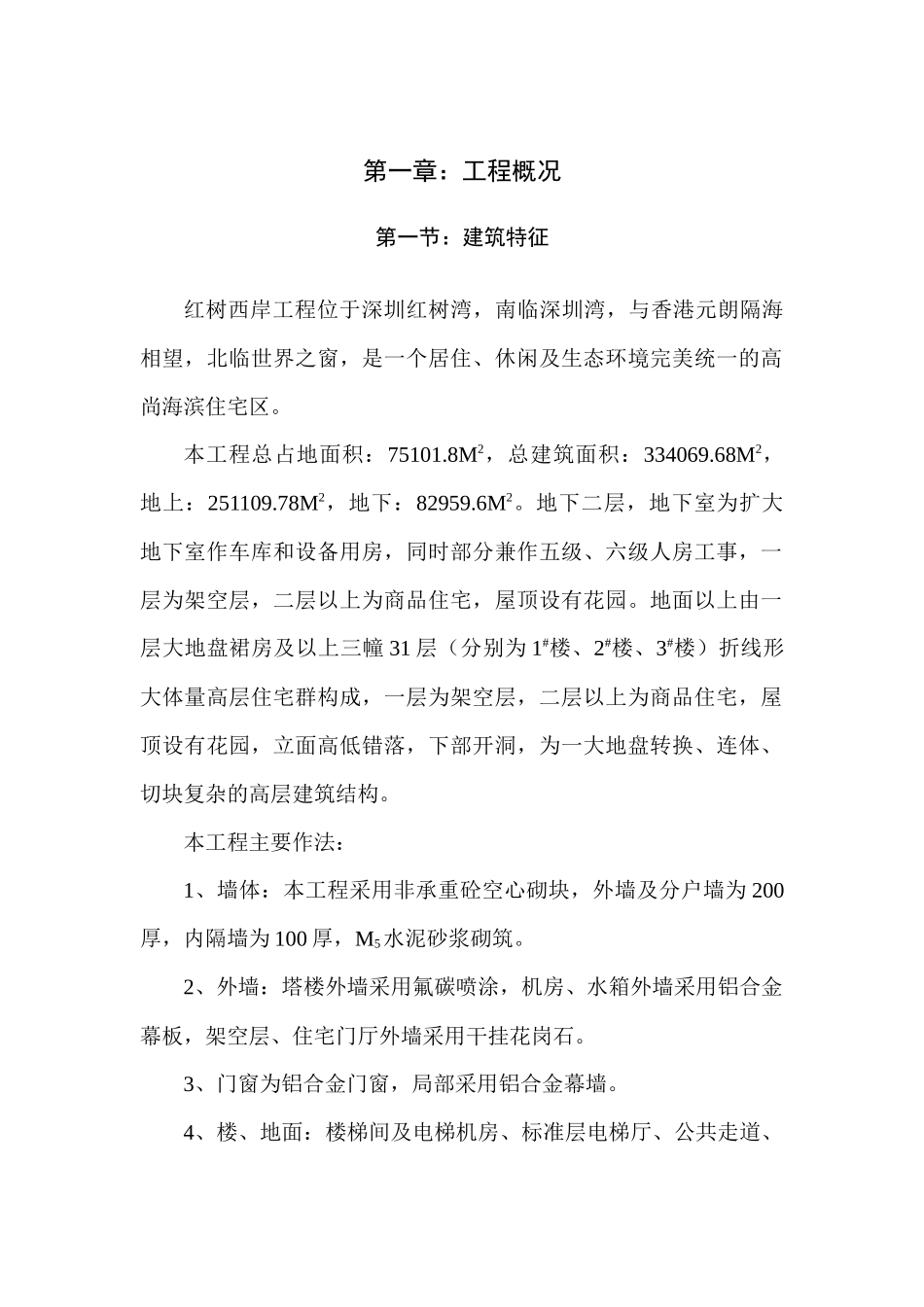

第一章：工程概况第一节：建筑特征红树西岸工程位于深圳红树湾，南临深圳湾，与香港元朗隔海相望，北临世界之窗，是一个居住、休闲及生态环境完美统一的高尚海滨住宅区。本工程总占地面积：75101.8M2，总建筑面积：334069.68M2，地上：251109.78M2，地下：82959.6M2。地下二层，地下室为扩大地下室作车库和设备用房，同时部分兼作五级、六级人房工事，一层为架空层，二层以上为商品住宅，屋顶设有花园。地面以上由一层大地盘裙房及以上三幢31层（分别为1#楼、2#楼、3#楼）折线形大体量高层住宅群构成，一层为架空层，二层以上为商品住宅，屋顶设有花园，立面高低错落，下部开洞，为一大地盘转换、连体、切块复杂的高层建筑结构。本工程主要作法：1、墙体：本工程采用非承重砼空心砌块，外墙及分户墙为200厚，内隔墙为100厚，M5水泥砂浆砌筑。2、外墙：塔楼外墙采用氟碳喷涂，机房、水箱外墙采用铝合金幕板，架空层、住宅门厅外墙采用干挂花岗石。3、门窗为铝合金门窗，局部采用铝合金幕墙。4、楼、地面：楼梯间及电梯机房、标准层电梯厅、公共走道、一层值班室及其它办公用房采用防滑地砖，阳台及户内厨卫间、公共卫生间分别采用地砖、马赛克，各层设备小间及裙楼设备用房为水泥砂浆面层，一层门厅、电梯厅、公共走道采用花岗石面层，户套内门厅、卧室、走道地面由住户二次装修，钢筋砼基底浮灰剔除，清扫干净即可。5、室内墙面，裙房门厅、值班室、各层电梯厅、走道采用高级瓷片，住户套内厨、卫间采用瓷片，各层设备小间喷白色内墙涂料，住户套内厅、卧室、走道均为砼楼面原浆收光，楼梯间、电梯机房设地砖踢脚，其它做水泥砂浆踢脚（户套内除外）。6、顶棚：喷白色内墙涂料及贴塑矿棉板吊顶。7、屋面及防水工程：本工程防水等为Ⅱ级，地下室底板、外壁、顶板及水池、屋面均采用自防水砼，并附加柔性防水，铺面砖屋面，在隔热层上作聚合物水泥基防水涂膜，厨、卫、阳台地面采用JS防水涂膜。第二节、结构特征红树西岸工程为现浇钢筋砼结构，采用核心筒—剪力墙—板柱结构体系，地下室连为一体，上部主楼为各自独立结构体系。每栋楼设400宽变形缝，减少砼收缩及其它荷载所产生的变形对结构的影响，1#楼分为AB、CD、EF三段，2#楼分为A、B、C、D四段，3#楼分为A、B、CD、E四段。本工程首层为架空层，二层设宽扁梁作结构转换，局部在空洞顶转换。1、砼强度等级：1）墙柱砼：1～20FC6021～22FC5023～24FC4025F以上C302）板：2F（转换）C60下开洞顶C40其它C30（屋面水池S8）2、截面特征：本工程自地下室底板至首层设框架柱，框架柱最大截面达1000×3600，首层核心筒剪力墙600厚，在下部开洞侧边设800宽剪力墙直至洞顶转换层。本工程大部分主体在二层转换，二层板厚为200厚，设宽扁梁转换，最宽4200，高度为1200，下部开洞顶板厚500，设宽扁梁转换。随着建筑高度的增加，框架柱、筒体剪力墙等截面及配筋均一定程度减小（详见施工图纸），二层以上在筒体外，设柱及剪力墙共同承受竖向荷载，二层以上楼板厚度为120、180，为无梁楼板。3、钢筋（1）热轧钢筋，φ－Ⅰ级光圆钢筋fy=fy’=210N/mm2；Φ－Ⅱ级变形钢筋fy=fy’=310N/mm2（d≤25）；fy=fy’=290N/mm2（d=28～40）。（2）Ⅲ级钢筋fy=360N/mm2。（3）钢材：采用Q235钢板热轧普通型钢。（4）焊条：E43系列焊接Ⅰ级热轧钢筋、Q235钢板及型钢；E50系列焊接Ⅱ级热轧钢筋。（5）有抗震要求时，框架及剪力墙内纵向钢筋的抗拉强度实测值与屈服强度实测值的比值不小于1.25，二级抗震时屈服强度实测值与标准值的比值不大于1.4。4、抗震设防烈度为7度，Ⅱ类场地抗震设防：其中落地剪力墙为二级抗震。第二章、施工准备工作第一节、现场施工条件地下室即将完成时，做好±0.000以上主体结构施工前的准备工作，对保证工期、保证质量、保证安全及文明施工都有十分重要的意义。1、临时供水管1根，管径DN80已接通，距施工用地50米。2、现场临时供电已有5台共1880KVA变压器，距施工现场10m。并设置三个配电房（每幢号为1座）。3、场地东南西侧为深圳湾一路、滨海大道、沙河东路，交通便利，建筑材料进入施工现场后场内通道便于运输，设硬质砼内道路。4、...
