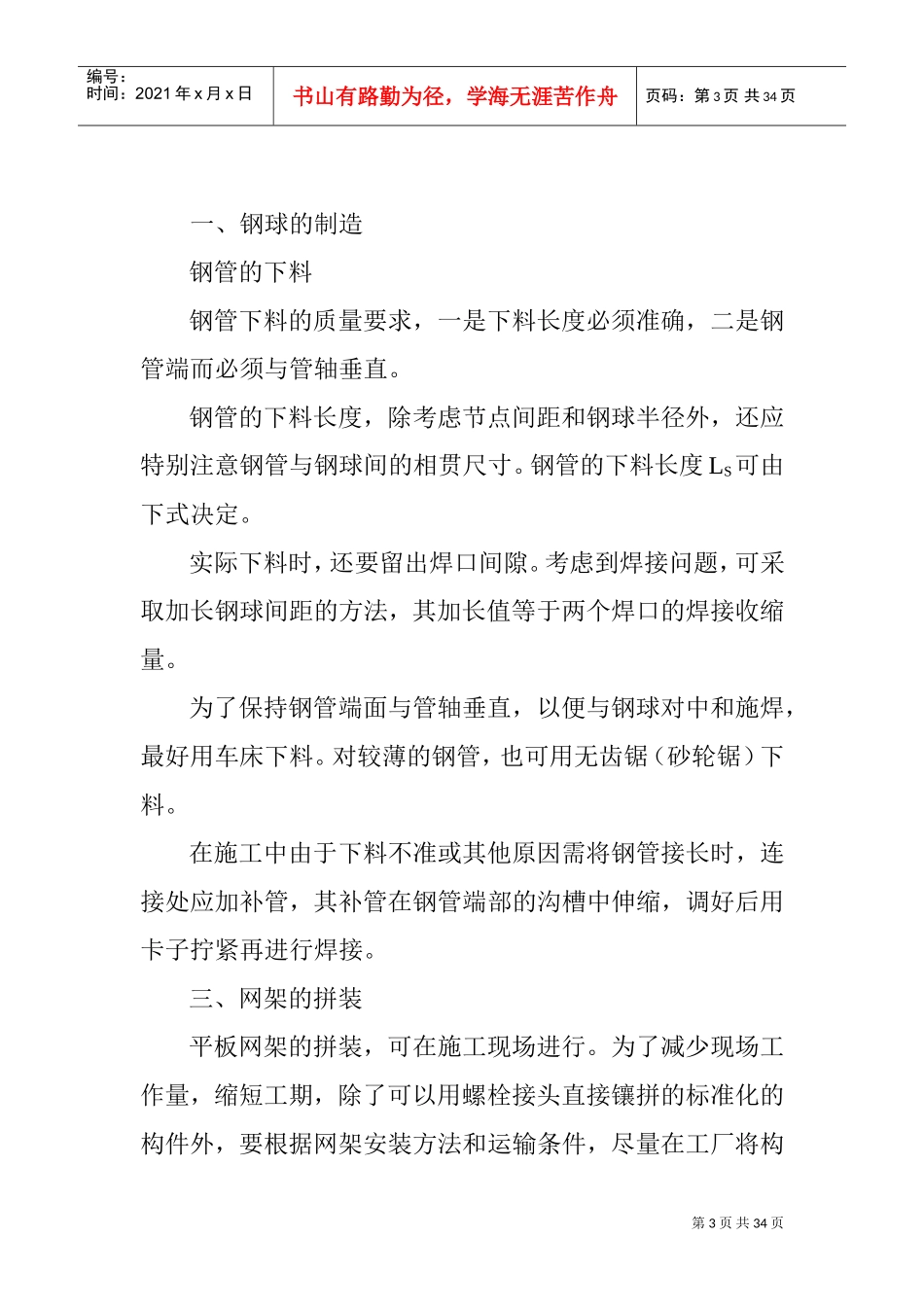

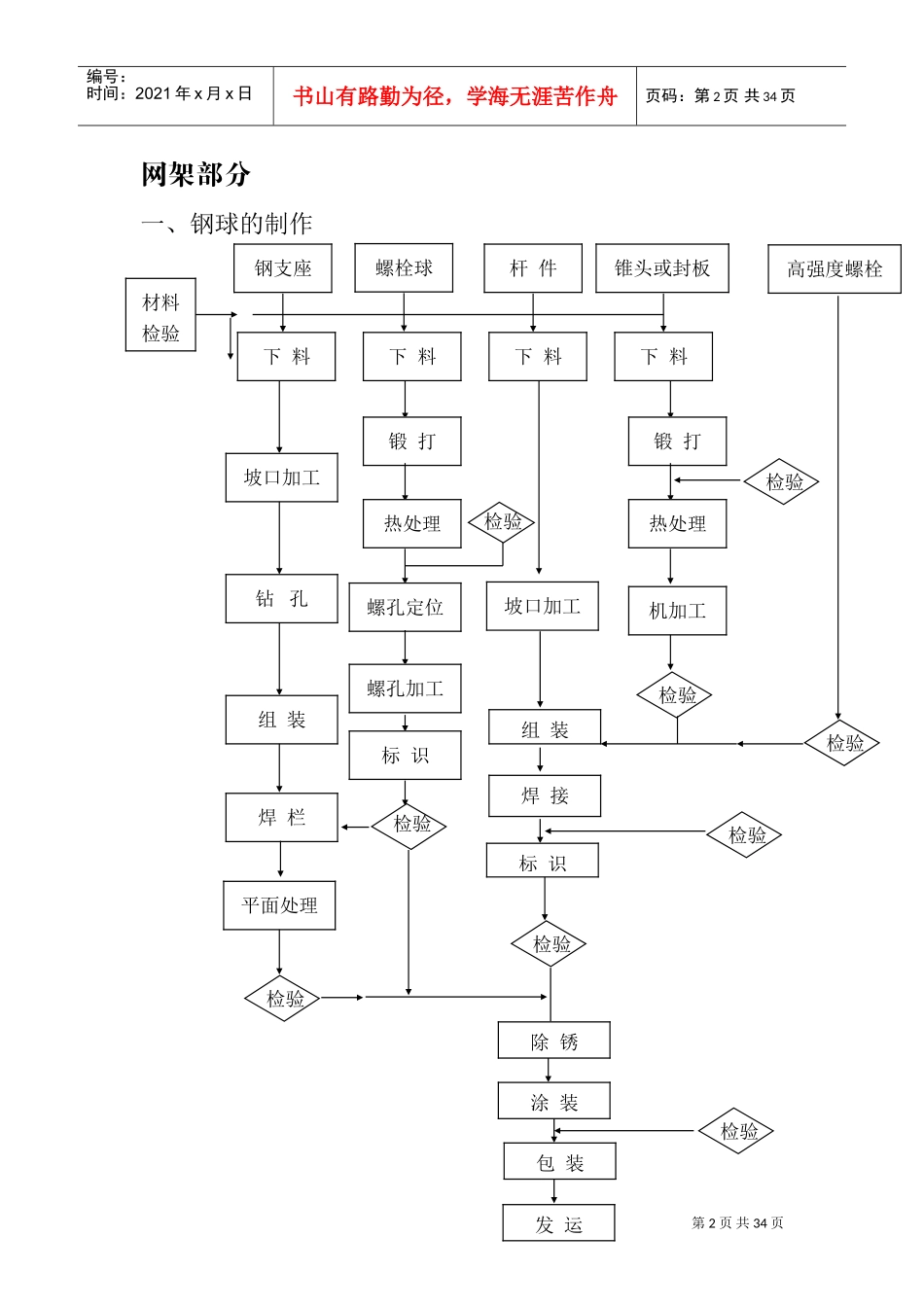

第1页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共34页(投标文件技术部分)项目编号:投标人编号:第2页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共34页网架部分一、钢球的制作材料检验钢支座螺栓球杆件锥头或封板下料下料下料下料锻打热处理坡口加工钻孔螺孔定位检验坡口加工锻打热处理机加工检验螺孔加工标识检验组装焊接检验高强度螺栓检验组装焊栏平面处理检验标识检验除锈涂装包装发运检验检验第3页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共34页一、钢球的制造钢管的下料钢管下料的质量要求,一是下料长度必须准确,二是钢管端而必须与管轴垂直。钢管的下料长度,除考虑节点间距和钢球半径外,还应特别注意钢管与钢球间的相贯尺寸。钢管的下料长度LS可由下式决定。实际下料时,还要留出焊口间隙。考虑到焊接问题,可采取加长钢球间距的方法,其加长值等于两个焊口的焊接收缩量。为了保持钢管端面与管轴垂直,以便与钢球对中和施焊,最好用车床下料。对较薄的钢管,也可用无齿锯(砂轮锯)下料。在施工中由于下料不准或其他原因需将钢管接长时,连接处应加补管,其补管在钢管端部的沟槽中伸缩,调好后用卡子拧紧再进行焊接。三、网架的拼装平板网架的拼装,可在施工现场进行。为了减少现场工作量,缩短工期,除了可以用螺栓接头直接镶拼的标准化的构件外,要根据网架安装方法和运输条件,尽量在工厂将构第4页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共34页件拼成单片桁架,或拼成较小的空间网架单元。零件或单元体一般应在厂经过预拼才参送往工地。单向平面桁架和弦十字架两种单元体的制作,应在胎模上进行见。平面胎模的尺寸应根据钢球直径而定,如彻成490mm×370mm高550mm的砖石朵,则应在中间留洞,以便埋设钢板,并用细石混凝土填实。预埋钢板上填实。预埋钢板上焊短钢管用以安放节点钢球,每根杆件的端头预埋铁件P1-和P2来调整钢管中心线,便杆件与钢对中并保它们的中心在一个平面内。当网架起拱时,则应加上高差,施工时可在最高点和最低点接钢找出中间各点的标高。胎模的间距,应考虑焊接收缩量而加长。此值与焊缝厚度和气温有关。2、网架的拼装网架拼成整体,在砖胎模上进行,胎模上短钢管和预埋件的位置及其标高必须经过反复校正,以保证准确拼装。①平面单向桁架立起,用定位杆或线锤找直后予以因定;②装设上弦十字架,先点焊十字架靠近已定位桁加一端,以利于腹杆的安装;③点焊另一方向的下弦及腹杆;④点焊十字架的另一端;第5页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共34页⑤全部调整点焊定位后,进行对称施焊。合理的焊接次序,是防止焊接变形影响拼装精度半减少焊接收缩应力的关键,除必须遵守对称施焊原则外,还应先焊下弦杆,后焊上弦杆,待一圈的上下弦杆都焊完后再焊另一圈。这样做,下、下弦杆交替收缩得比较均匀,有利于保持单片桁架的垂直度和下弦的设计形状。对于整个网架来说,一般从中心开始向外逐圈推进。也可从外圈向里跳挡施焊,如果焊完后边部翘起,或中心拱起,则是焊接次序不合理所致。为了防止焊接进的高温引起钢球内的空气高度膨胀而造成事故,通常的钢球上留一个透气孔。待所有焊接工作完毕后,再将小孔堵严以免球内锈蚀。为保证焊接质量,网架焊接必须遵守一般的焊接规程,坚持必要的检验制度。四、网架的防锈蚀1、钢材的除锈钢材的彻底除锈是网架结构防腐蚀的关键环节。除锈方法通常有钢丝刷、酸洗、喷砂或酸洗磷化几种。用钢丝刷除锈工效低、除锈不彻底、漆膜附着不牢,缩短了结构维护年限(环境条件差的二至三年开始锈蚀),一般应少采用。其他几种方法效果均较好,在漆料好、漆膜厚,施工质量和环境较好的条件下,维护年限可长达二十年至三十年。第6页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共34页2、钢材的中间防锈钢材经过除锈,一般约三个半小时后即开始锈蚀,所以除锈后应立即采取下列措施之一进行中间防锈。①涂...
