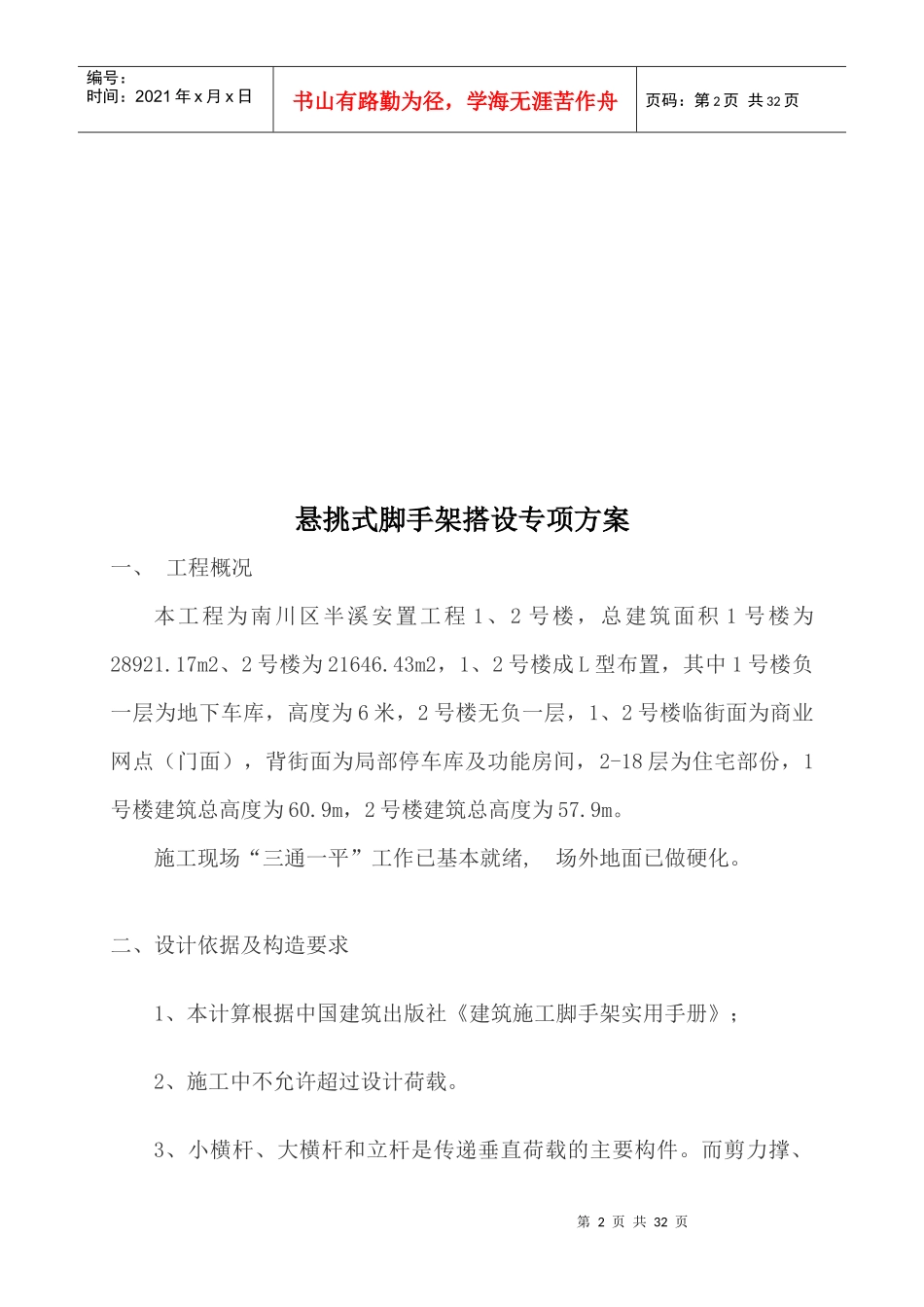

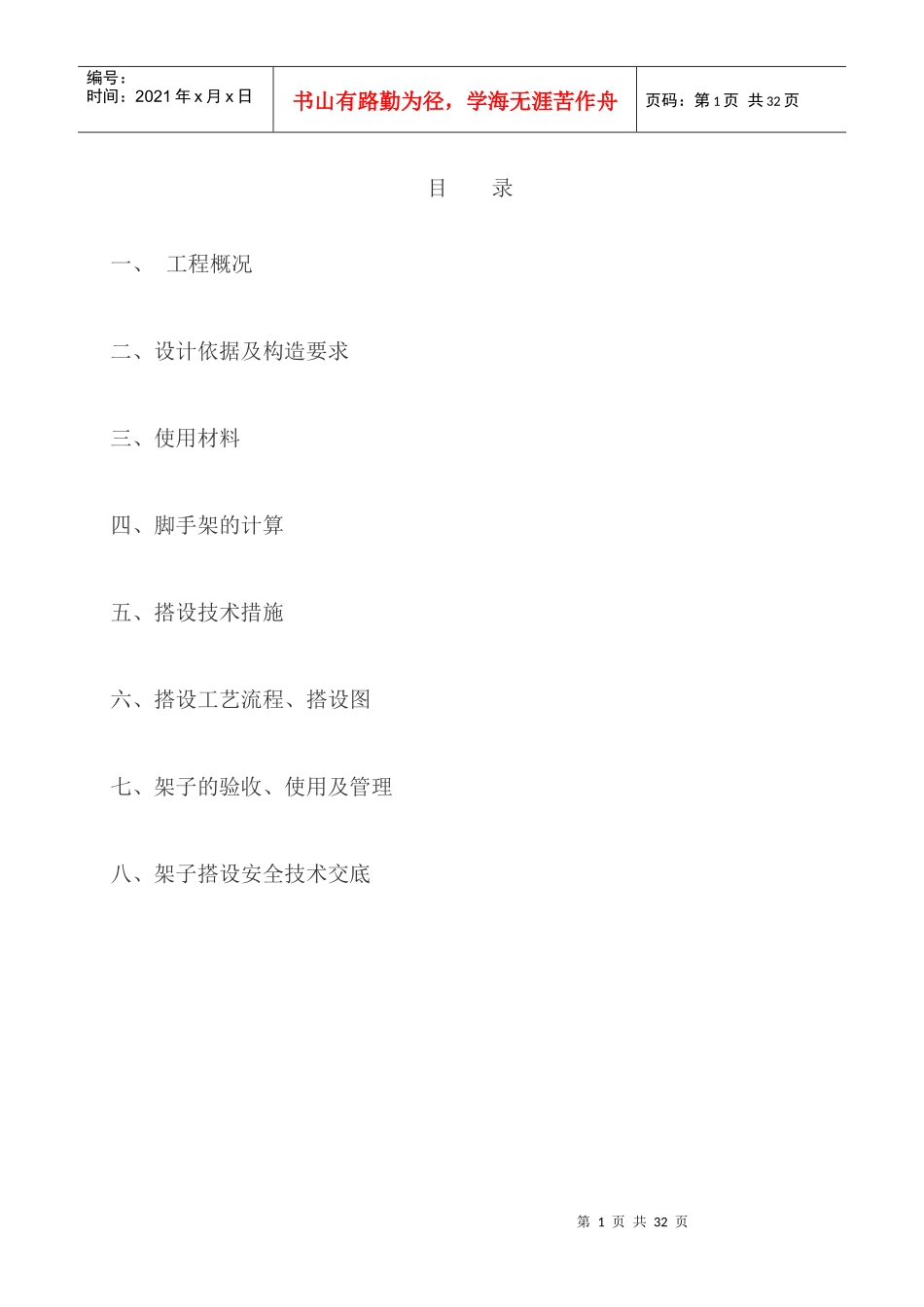

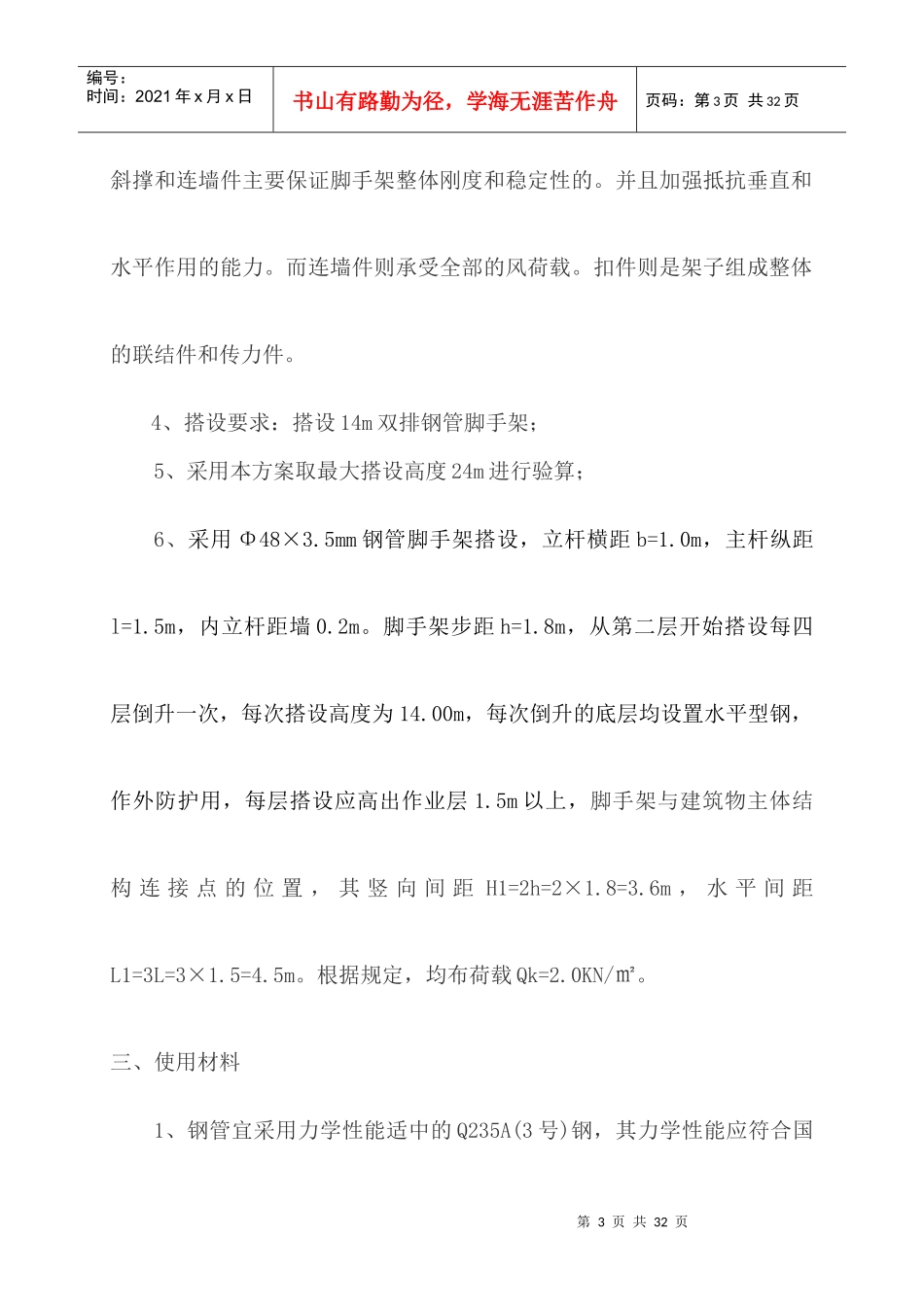

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页目录一、工程概况二、设计依据及构造要求三、使用材料四、脚手架的计算五、搭设技术措施六、搭设工艺流程、搭设图七、架子的验收、使用及管理八、架子搭设安全技术交底第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页悬挑式脚手架搭设专项方案一、工程概况本工程为南川区半溪安置工程1、2号楼，总建筑面积1号楼为28921.17m2、2号楼为21646.43m2，1、2号楼成L型布置，其中1号楼负一层为地下车库，高度为6米，2号楼无负一层，1、2号楼临街面为商业网点（门面），背街面为局部停车库及功能房间，2-18层为住宅部份，1号楼建筑总高度为60.9m，2号楼建筑总高度为57.9m。施工现场“三通一平”工作已基本就绪,场外地面已做硬化。二、设计依据及构造要求1、本计算根据中国建筑出版社《建筑施工脚手架实用手册》；2、施工中不允许超过设计荷载。3、小横杆、大横杆和立杆是传递垂直荷载的主要构件。而剪力撑、第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页斜撑和连墙件主要保证脚手架整体刚度和稳定性的。并且加强抵抗垂直和水平作用的能力。而连墙件则承受全部的风荷载。扣件则是架子组成整体的联结件和传力件。4、搭设要求：搭设14m双排钢管脚手架；5、采用本方案取最大搭设高度24m进行验算；6、采用Φ48×3.5mm钢管脚手架搭设，立杆横距b=1.0m，主杆纵距l=1.5m，内立杆距墙0.2m。脚手架步距h=1.8m，从第二层开始搭设每四层倒升一次，每次搭设高度为14.00m，每次倒升的底层均设置水平型钢，作外防护用，每层搭设应高出作业层1.5m以上，脚手架与建筑物主体结构连接点的位置，其竖向间距H1=2h=2×1.8=3.6m，水平间距L1=3L=3×1.5=4.5m。根据规定，均布荷载Qk=2.0KN/㎡。三、使用材料1、钢管宜采用力学性能适中的Q235A(3号)钢，其力学性能应符合国第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页家现行标准《炭素结构钢》(GB700-89)中Q235A钢的规定。每批钢材进场时，应有材质检验合格证。2、钢管选用外径48mm，壁厚3.2mm的焊接钢管。立杆、大横杆和斜杆的最大长度为6m，小横杆长度1.5m。3、根据《可铸铁分类及技术条件》(GB978-67)的规定，扣件采用机械性能不低于KTH330-08的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余披缝，毛刺、氧化皮等清除干净。4、扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。5、扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。6、扣件表面应进行防锈处理。7、脚手板应采用杉木制作，厚度不小于50mm，宽度大于等于第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页200mm，长度为4--6m，其材质应符合国家现行标准《木结构设计规定》(GBJ5—88)中对II级木材的规定，不得有开裂、腐朽。脚手板的两端应采用直径为4mm的镀锌钢丝各设两道箍。8、钢管及扣件报皮标准：钢管弯曲、压扁、有裂纹或严重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止使用。9、外架钢管采用金黄色，栏杆采用红白相间色，扣件刷暗红色防锈漆。四、脚手架的计算（一）、基本条件地面粗造为C类，基本风压W0=0.45KN/m2，立网网目尺寸为3.5cm×3.5cm，绳径3.2mm，自重0.01KN/m2（二）、搭设高度计算第6页共32页第5页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共32页验算部位应根据风荷载产生弯曲压应力大小分析确定，故先计算风荷载产生压应为σw1、σw计算立网封闭的挡风系数及风荷载体型系数《建筑结构荷载规范》近似按以下方法计算ξ=(3.5+3.5)×0.32/(3.5×3.5)×1.05=0.1921.05为考虑筋绳的影响μS=1.2×0.192=0.23立网传给立柱的风荷载标准值（4-4）计算,计算风压高度系数μZ按表4-19中C类取值，当H=24m时，μz=1.25，当H=5m时，μz=0.54本设计最大搭设高度为24m，...
