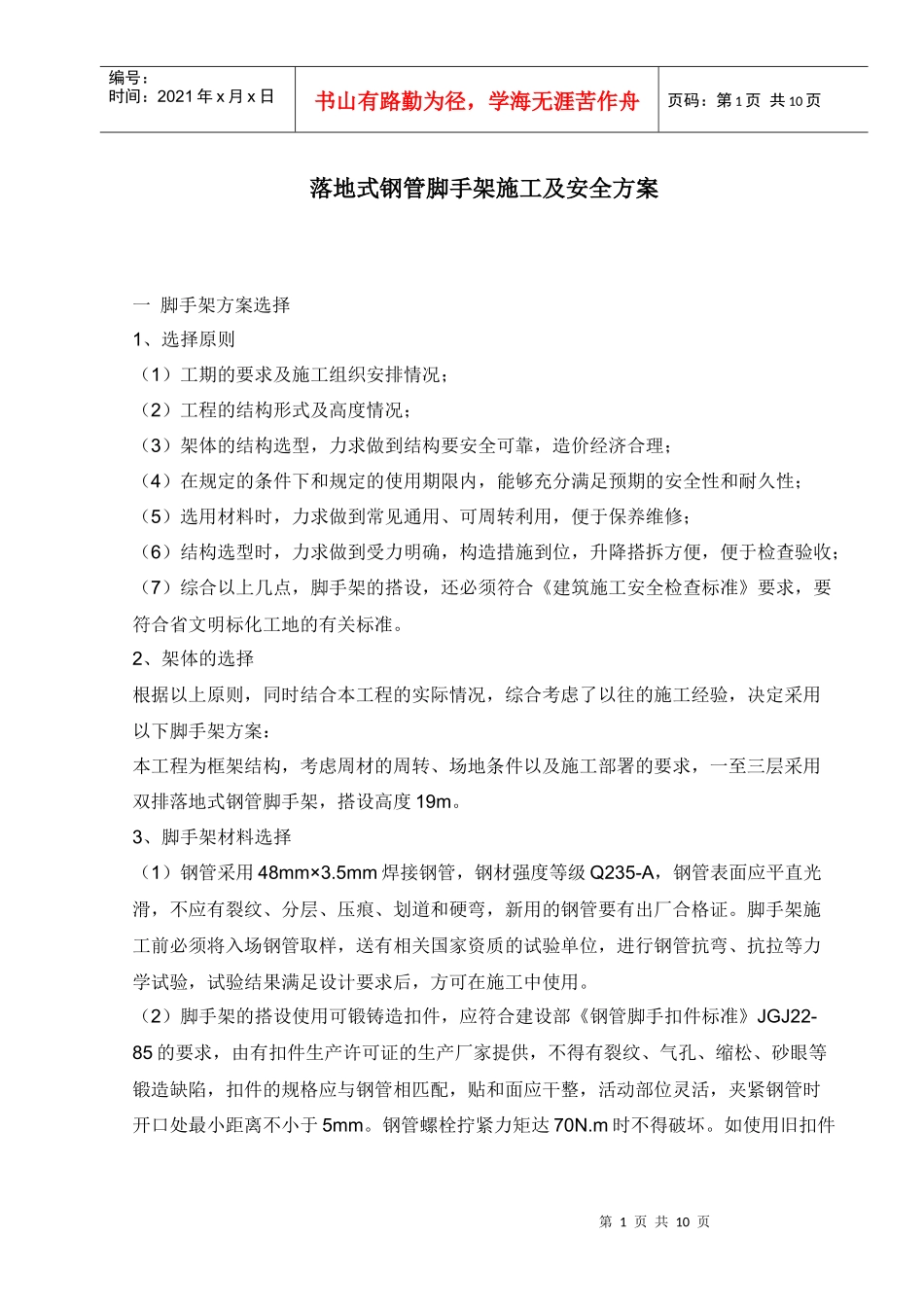

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页落地式钢管脚手架施工及安全方案一脚手架方案选择1、选择原则（1）工期的要求及施工组织安排情况；（2）工程的结构形式及高度情况；（3）架体的结构选型，力求做到结构要安全可靠，造价经济合理；（4）在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性；（5）选用材料时，力求做到常见通用、可周转利用，便于保养维修；（6）结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；（7）综合以上几点，脚手架的搭设，还必须符合《建筑施工安全检查标准》要求，要符合省文明标化工地的有关标准。2、架体的选择根据以上原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：本工程为框架结构，考虑周材的周转、场地条件以及施工部署的要求，一至三层采用双排落地式钢管脚手架，搭设高度19m。3、脚手架材料选择（1）钢管采用48mm×3.5mm焊接钢管，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。（2）脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。（3）搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪刀撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。（4）脚手板采用竹串片脚手板，其厚度不得少于50mm,拼接螺栓的间距不得大于60mm，螺栓孔径与螺栓应紧密配合。（5）安全网采用密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由建筑安全监督管理部门发放的准用证。（6）连墙件采用钢管，其材质应符合现行国家标准《碳素钢结构》（GB/T700）中Q235A钢的要求。（7）悬挑脚手架水平悬挑杆采用16a号槽钢，总长3m，其中锚固建筑物内的长度为1.5m，悬挑长度为1.4m。钢丝绳采用直径为18.5mm的6×19钢丝绳，预埋锚环采用直径为16mm的圆钢。悬跳脚手架的最底层采用旧木模板进行封闭。（8）悬挑脚手架阳角型钢采用16a号槽钢，长度为2.1m。斜拉钢丝拉绳采用6×19型号，直径为14mm。悬挑脚手架阳角型钢的材质要求同悬挑脚手架。型钢与建筑物预埋件焊接，焊接焊缝必须饱满均匀，焊缝宽度与厚度必须满足设计要求，焊条选用T506以上焊条，焊条在必须有出厂合格证明方可使用。焊条必须正确存放和使用，谨防受潮，焊条一旦破裂，不得继续使用。斜拉钢丝绳上部的预埋锚环采用直径为16mm的圆钢。（9）卸料平台主梁采用18号槽钢，次梁采用10号槽钢。钢材强度等级不低于Q235，其质量应符合现行国家标准《碳素钢结构》（GB/T700）和《低合金高强度结构钢》GB/T1591的规定。斜拉钢丝绳采用6×19型直径24.5mm，上部钢丝绳预埋锚环采用直径为30mm圆钢，下部主梁预埋锚环采用直径20mm圆钢。二脚手架搭设的一般要求1、立杆构造要求第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页（1）脚手架的底部立杆采用不同长度的钢管参差布置，两个相邻立柱接头在高度方向错开的距离不应小于500mm；各接头中心距主节点的距离不应大于步距的1/3。立柱的搭接长度不应小于1m，不少于两个旋转扣件固定，端部扣件盖板的边缘...
