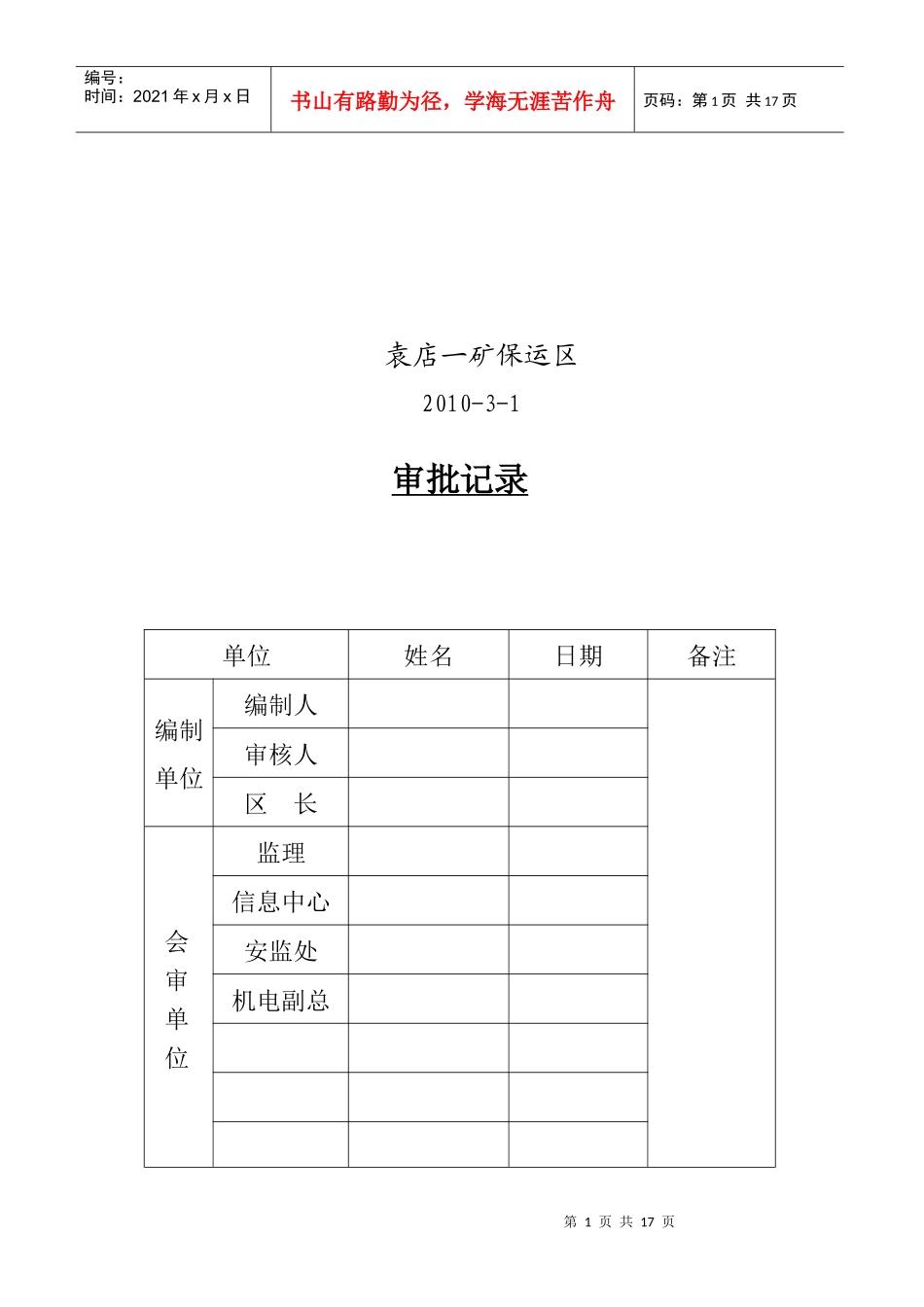

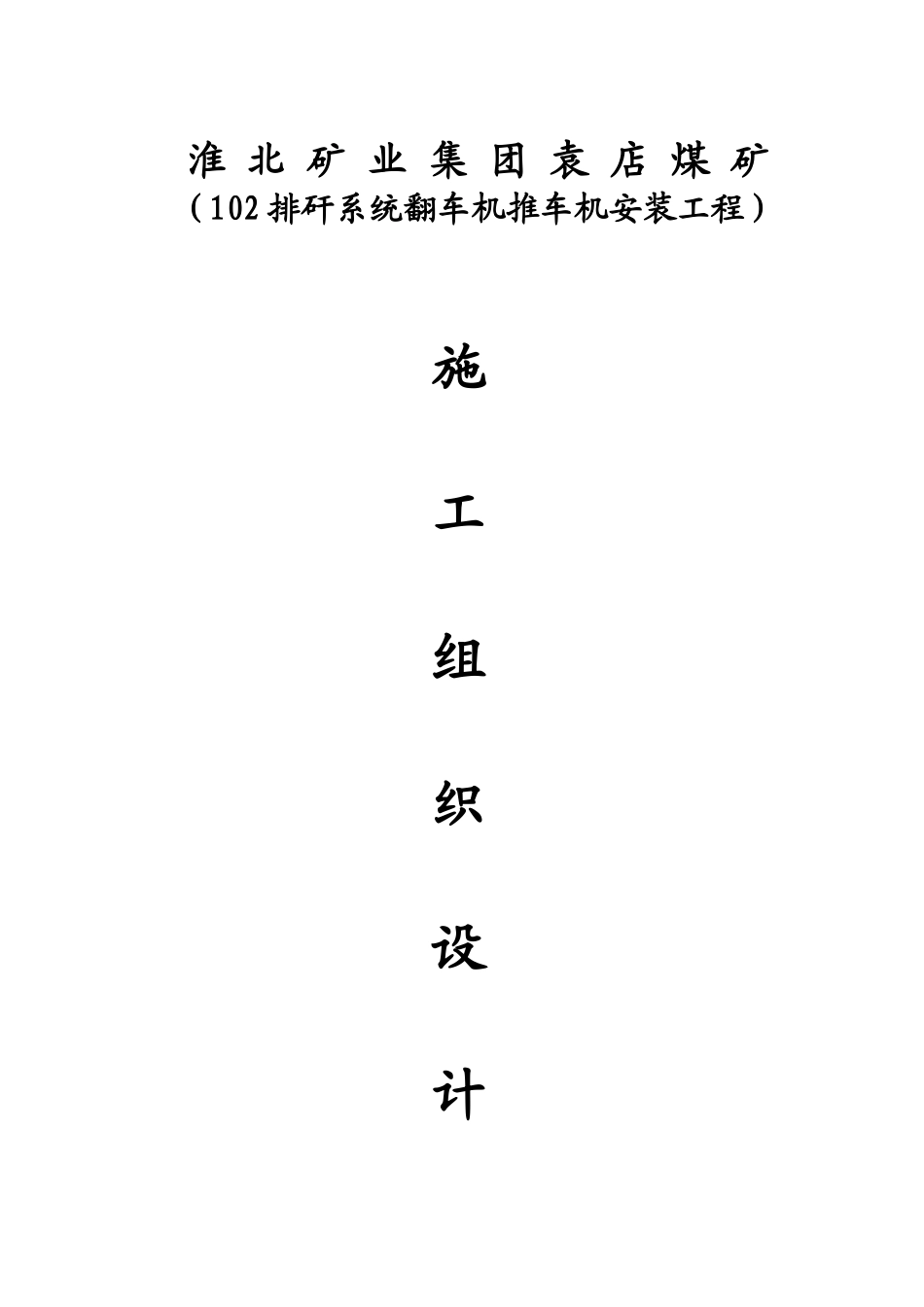

淮北矿业集团袁店煤矿（102排矸系统翻车机推车机安装工程）施工组织设计第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页袁店一矿保运区2010-3-1审批记录单位姓名日期备注编制单位编制人审核人区长会审单位监理信息中心安监处机电副总第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页总工程师审批意见第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页102排矸系统翻车机推车机安装工程一、工程概况1、概述此次安装于102排矸系统的FDBY(Z)-1.5/6型液压翻车机推车机为1.5吨矿车卸矸石之专用设备。机械化车度高，转动运行平稳，正反转调整方便，生产能力大，便于实现翻卸系统的自动化，提高运行速度，增加经济效益。2、技术规格：序号内容单位型号/规格1生产能力每次翻车数辆1每分钟翻车次数次/分3.5生产率吨/时2702基本尺寸轮廓尺寸长mm6670宽mm3300高mm3136滚筒尺寸直径mm2700第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页长度mm2600轨距mm600传动滚筒直径mm500支持滚筒直径mm500轨面至回转中心距进车端mm310出车端mm3103传动装置马达型号套LJM-3排量套1000最大工作压力套16.0最大扭力套2900总速比无极调速使用矿车型式MGC1.7-6二、编制依据1、江苏液压机械集团有限公司设计图纸。2、《煤矿安装工程质量检验评定标准》MT5010-95。3、《煤矿安全规程》。4、《电气装置工程施工及验收规范》2000。5、施工现场条件。6、我单位施工力量及类似施工经验。7、相关国家规范、规定及我单位相关规定。三、编制原则1、在保证施工安全的前提下,突出以经济效益为中心，以施工方案优化为重点，强化时间观念，力争保质、保量、按期完工。2、合理安排施工工序，认真组织施工。合理安排胶带输送机设备大件第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页运输、设备安装及配电电气安装的平衡交叉作业程序。3、做好人力、物力及财力的综合平衡，确保工程连续均衡施工。4、根据设备说明、我单位技术力量及现场勘察施工条件编制。5、以“科学”“合理”“集中、分散”“统配、协调”原则执行。四、施工准备（一）施工准备工作1、准备工具及起吊用具，准备施工中所用的设备，列出计划报有关部门或人员实施并组织施工设备和机具进场。2、编制切实可行的施工措施，工期安排。3、测量现场，绘制现场施工平面图。4、落实人力资源，合理安排施工人员进点时间、人数。5、工作现场的生活、生产用水、用电等生活、生产服务设施准备。（二）安装原则设备安装遵循由下往上、由里向外的顺序进行吊装，安装工序：复核基础——设备吊装到位——吊装抄平找正——二次灌浆。（三）主要施工方案1、设备运输：推车机翻车机所有设备均通过罐笼运输，罐笼尺寸长×宽×高为4.8m×1.6m×2.9m。因翻车机外形尺寸均超长、超宽、超高，因此，在设备运输时，需事先将其解体。解体前，要在各连接处做好明显标记，以方便设备运输至安装地点后重新组装。第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页翻车机推车机通过副井运输至安装位置。小件通过矿车运输，电机、减速机、滚筒等通过平板车运输。所有设备在运输过程中，应确保设备与运输工具捆扎牢固，捆扎设备时采用4＇钢丝绳头，并用手拉葫芦张紧。捆扎设备时应特别注意保护设备，控制装车尺寸，避免途中出现意外。斜巷运输设备前，要对提升设备、信号、安全等设备、设施进行检查，确保在完好情况下进行工作，特别要检查设施的尺寸，确保车辆能顺利通过及对超低等特殊车辆起到安全作用。严格执行斜巷管理规定。2、基础验收：配合矿建施工单位，按照设计图纸对设备基础进行验收，将各中心线及辅助中心线用墨线弹出，用红漆将各设备基础部位的标高标出。3、安装过程：翻车机安装时，利用矿建所挂设的吊点，进行设备的就位、安装。用拉线和尺量的方法控制机体纵向中心线与设计中心线重合度...
