备战2020年高考物理实验专题复习《测量金属丝的电阻率》(解析版)VIP免费

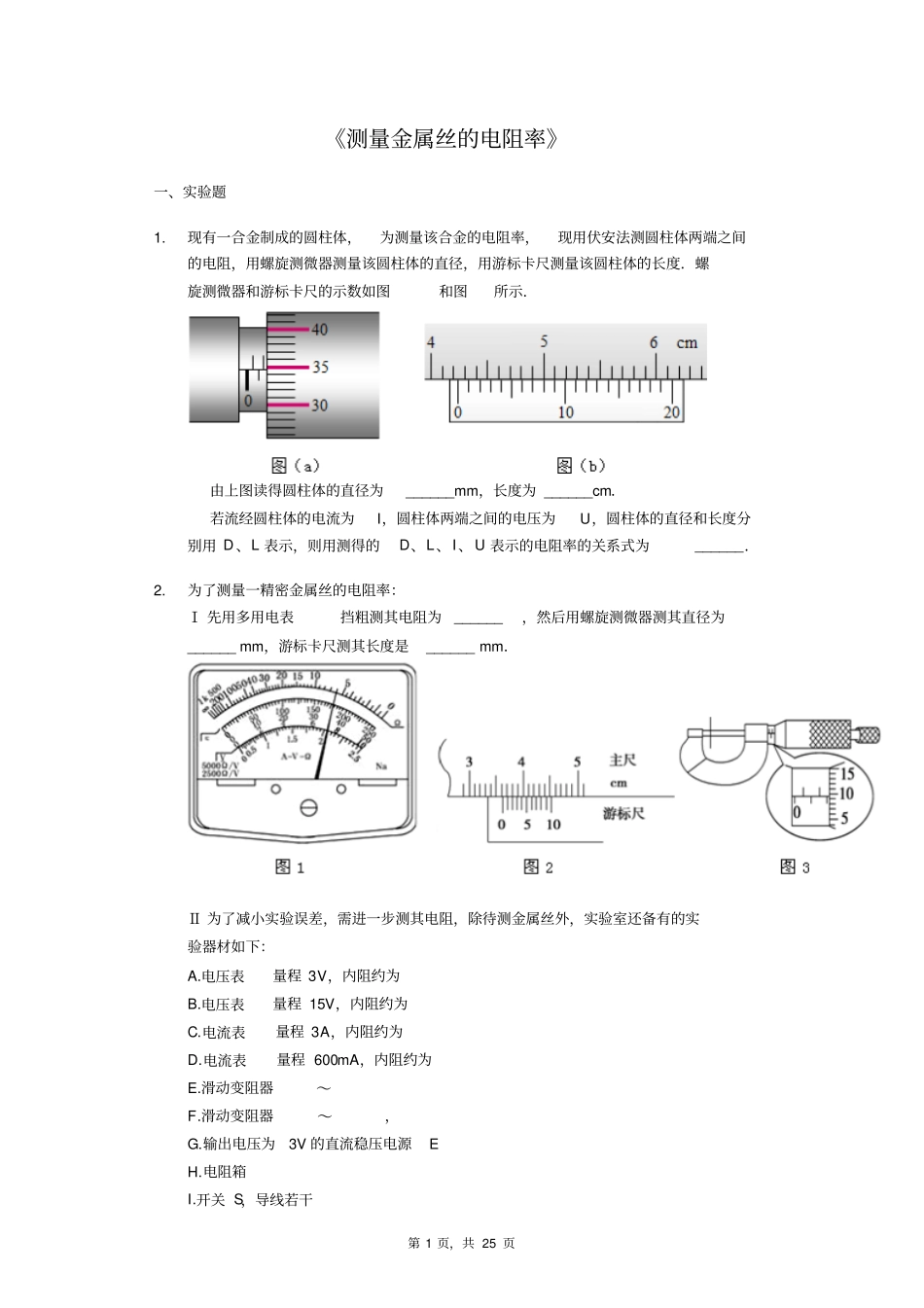

第1页，共25页《测量金属丝的电阻率》一、实验题1.现有一合金制成的圆柱体，为测量该合金的电阻率，现用伏安法测圆柱体两端之间的电阻，用螺旋测微器测量该圆柱体的直径，用游标卡尺测量该圆柱体的长度．螺旋测微器和游标卡尺的示数如图和图所示．由上图读得圆柱体的直径为______mm，长度为______cm．若流经圆柱体的电流为I，圆柱体两端之间的电压为U，圆柱体的直径和长度分别用D、L表示，则用测得的D、L、I、U表示的电阻率的关系式为______．2.为了测量一精密金属丝的电阻率：Ⅰ先用多用电表挡粗测其电阻为______，然后用螺旋测微器测其直径为______mm，游标卡尺测其长度是______mm．Ⅱ为了减小实验误差，需进一步测其电阻，除待测金属丝外，实验室还备有的实验器材如下：A.电压表量程3V，内阻约为B.电压表量程15V，内阻约为C.电流表量程3A，内阻约为D.电流表量程600mA，内阻约为E.滑动变阻器～F.滑动变阻器～，G.输出电压为3V的直流稳压电源EH.电阻箱I.开关S，导线若干第2页，共25页为了测多组实验数据，则上述器材中应选用的实验器材有填代号______请在虚线框内设计最合理的电路图并将图5的实物连线．但用该电路电阻的测量值______真实值选填“大于”、“等于”或“小于”如果金属丝直径为D，长度为L，所测电压为U，电流为I，写出计算电阻率______．3.在“测定金属的电阻率”的实验中，测定阻值约为的金属丝的电阻率，实验中所用的电压表规格：量程、内阻；电流表规格：量程、内阻；还有其他一些器材：用螺旋测微器测得金属丝的直径，如图2所示，可知金属丝的直径______需要通过实验直接测量的物理量有：____________________________________________写出名称和符号电阻率的测量计算公式为______电流表、电压表的示数如图1所示．可计算出金属丝的电阻为______．4.在“测定金属的电阻率”的实验中，金属丝的阻值约为，某同学先用刻度尺测量金属丝的长度，用螺旋测微器测量金属丝直径时刻度位置如图1所示，再用伏安法测出金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率。第3页，共25页该电阻丝直径的测量值______mm；实验中能提供的器材有：A.电压表量程～，内阻约B.电压表量程～，内阻约C.电流表量程～，内阻约D.电流表量程～，内阻约E.滑动变阻器～F.滑动变阻器～G.电源电动势为及开关和导线若干该同学从以上器材中选择合适的器材连接好电路进行测量，则电压表应选择______，电流表应选择______，滑动变阻器应选择______，选填各器材前的字母。要求在流过金属丝的电流相同情况下，电源消耗功率最小，并能较准确地测出电阻丝的阻值，实验电路应选用图2的______。该同学建立坐标系，如图3所示，图中已标出了与测量数据对应的五个坐标点，还有一次测量的电压表和电流表示数如图4所示，请根据测量数据将坐标点补全，并描绘出图线。由图线数据可计算出金属丝的电阻为______保留两位有效数字。设被测金属丝电阻为R，则该金属材料电阻率的表达式是_________用题目给出的物理量符号表示。实验中使用的电流表内阻为，电压表内阻为，若考虑电流表和电压表内阻第4页，共25页的影响，图3中图象中图线斜率k与该金属材料的电阻率的关系是______用题目给出的物理量符号表示。5.在“测定金属丝的电阻率”实验中，所用的测量仪器均已校准．待测金属丝接入电路部分的长度约为50cm．用螺旋测微器测量金属丝的直径，某一次测量结果接近多次测量的平均值如图1所示，其读数为______mm．用伏安法测金属丝的电阻的阻值约为，实验室提供了如下器材：A.电池组电动势为3V，内阻约为B.电流表量程为～，内阻约为C.电流表量程为～，内阻为D.电压表量程为～，内阻约为E.电压表量程为～，内阻为F.电阻箱阻值范围为～，额定电流为G.开关S，导线若干为使测量尽可能准确，电流表应选用______，电压表应选用______；填器材前的字母标号应采用图2给出的______电路进行测量．根据记录的电阻箱阻值R及对应电流表示数I和电压表示数U，在坐标纸上作图象如图2所示，根据图象可得金属丝的电阻______保留两位有效数字．根据以上数据估算金属丝的电阻率约为______填选项前的字母标号．A.关于本实验的误差，下列说法...
