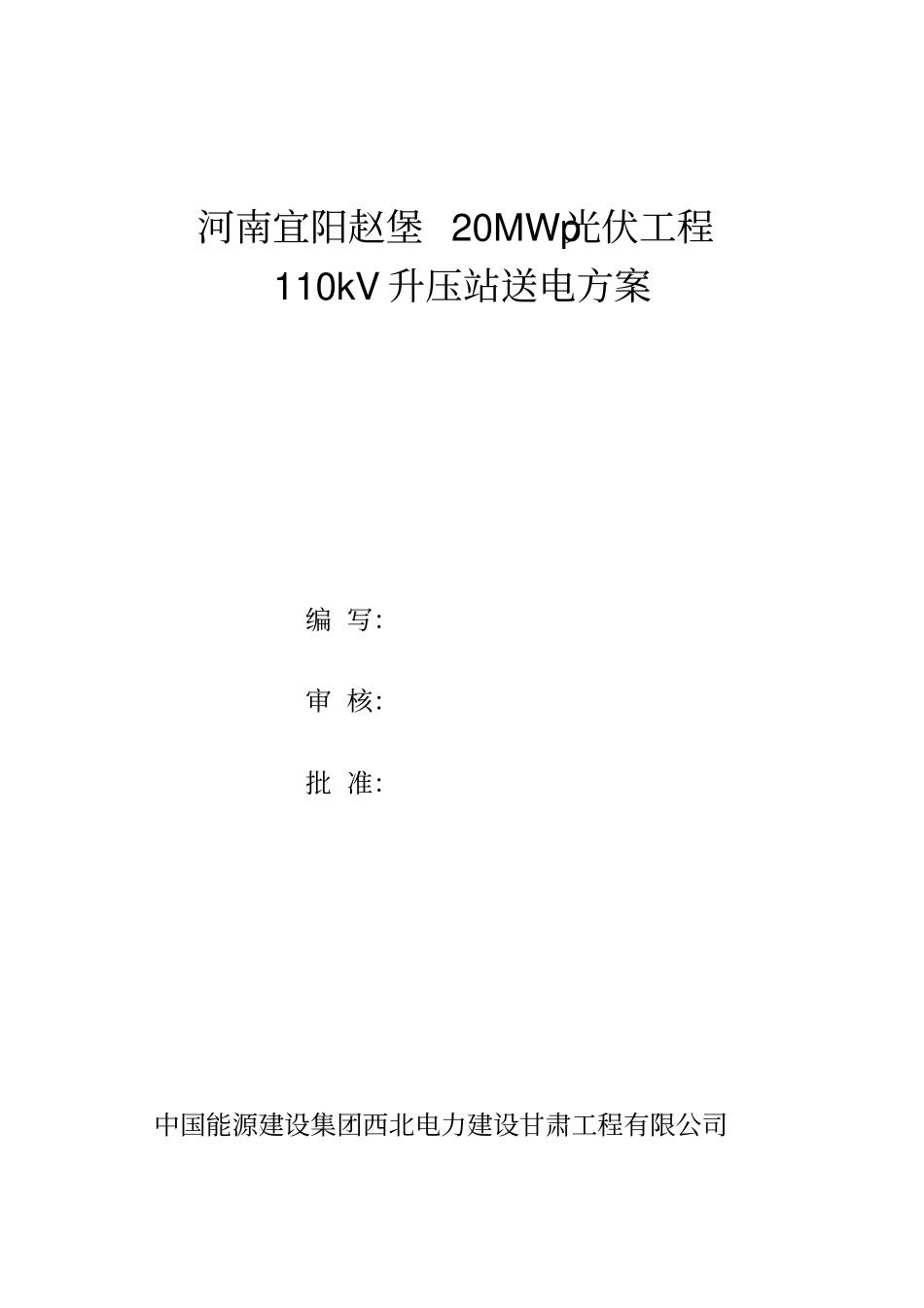

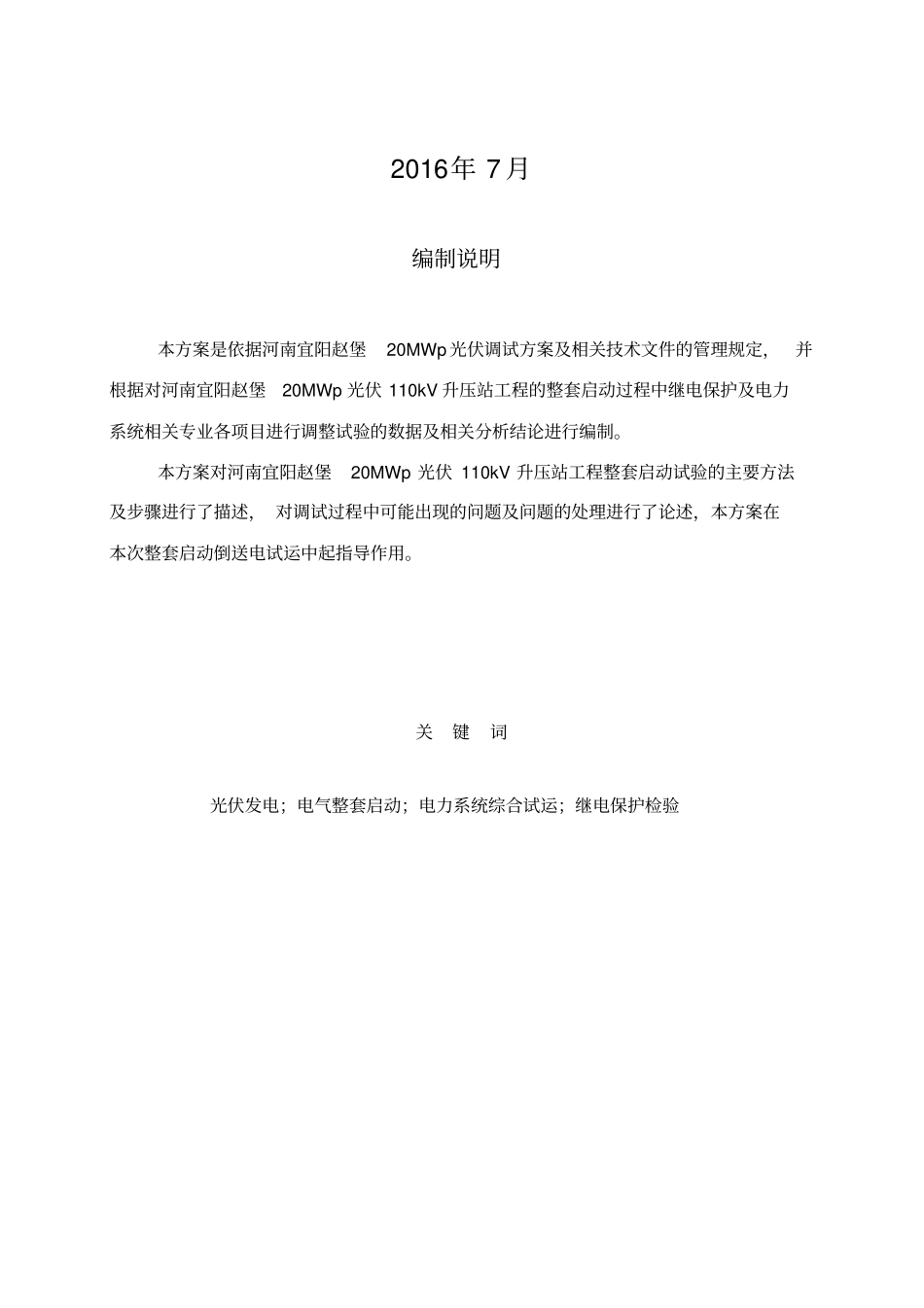

河南宜阳赵堡20MWp光伏工程110kV升压站送电方案编写：审核：批准：中国能源建设集团西北电力建设甘肃工程有限公司2016年7月编制说明本方案是依据河南宜阳赵堡20MWp光伏调试方案及相关技术文件的管理规定，并根据对河南宜阳赵堡20MWp光伏110kV升压站工程的整套启动过程中继电保护及电力系统相关专业各项目进行调整试验的数据及相关分析结论进行编制。本方案对河南宜阳赵堡20MWp光伏110kV升压站工程整套启动试验的主要方法及步骤进行了描述，对调试过程中可能出现的问题及问题的处理进行了论述，本方案在本次整套启动倒送电试运中起指导作用。关键词光伏发电；电气整套启动；电力系统综合试运；继电保护检验目录1概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42工作目的及范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43所需仪器及人员组成⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯44项目所依据的规程和标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯45充电前应具备的条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯56工作方法及内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯57工作条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯98工作计划及进度安排⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯99安全及质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯910启动组织机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10..1概况河南宜阳赵堡20MWp光伏设计为1个110kV主变间隔，1组动态无功补偿装置SVG,1台35kV接地变进线柜，35kV段及母线PT间隔，1台35kV主变进线开关柜，2台35kV集电进线柜，1台35kVSVG进线柜。本次投运的设备是：110kV线路间隔，110kV主变，35kV段母线，35kV段PT，1组动态无功补偿装置SVG，1台35kV接地变，以及相应的保护装置。2工作目的及范围本次启动工作目的：对启动试验中的主要技术数据参照相关技术标准进行记录及分析，对试运过程中出现的问题及问题的处理进行论述，并给出相关技术结论。本次启动范围：110kV线路间隔，110kV主变，35kV段母线，35kV段PT，1组动态无功补偿装置SVG，1台35kV接地变，以及相应的保护装置。3所需仪器及人员组成试验使用仪器设备，见表1。表1设备仪器明细序号仪器编号仪器名称及型号196800883FLUKE万用表F15B210000369电力参数测试仪注：以上仪器、仪表均在检定（校准）有效期内。试验人员：调试相关人员4项目所依据的规程和标准试验参照标准明细，见表2。表2试验参照标准明细..序号标准/文件编号标准/文件名称1《电力建设安全工作规程》2GB50150-2006《电气装置安装工程电气设备交接试验标准》3《电测计量规程》4《输变电工程达标投产考核评定标准》（2006版）5《设计施工图纸及变更》6《电气设备厂家资料、技术要求》7GB/T14285-2006《继电保护和安全自动装置技术规程》8GB/T15145-2008《微机线路保护装置通用技术条件》9GB/T14598.300-2008《微机变压器保护装置通用技术要求》10DL/T559-2007《110kV-750kV电网继电保护装置运行整定规程》11《电力系统继电保护及安全自动装置反事故措施要点》5充电前应具备的条件5.1启动范围的场地平整，道路畅通,土建工作具备启动条件。5.2启动范围的照明正常、可靠。场地清扫干净，设备绝缘瓷瓶打扫干净。5.3启动范围内的安装工作全部完毕，并经验收合格。5.4启动范围内的调试工作完毕，报告齐全、准确，并经验收合格。5.5启动范围内的高低压柜、保护屏防火封堵到位，并经验收合格。5.6升压站直流系统、UPS电源工作正常。5.7消防系统措施完善，并经验收合格。5.8地网安装工作全部结束，接地电阻测试符合规程要求。5.9线路对侧一次、二次设备全部安装调试完毕，并经传动验收合格。线路工作全部结束，安全措施拆除。两侧摇绝缘定相（注意检查线路感应电压）。5.10启动范围内设备编号、标志齐全、准确，所有一、二次接地应安全可靠。5.11生产准备工作安排就绪，运行值班员正式上岗。..5.12准备好有关图纸及厂家资料，准备好启动试验所需的仪器仪表。5.13启动范围内所有临时接地线均已拆除，断路器、隔离刀闸和接地刀闸全部在断开位置。5.14用2500V摇表检查一次回路绝缘应大于1000MΩ。5.15检查二次回路绝缘，用1000V摇表测量，...
