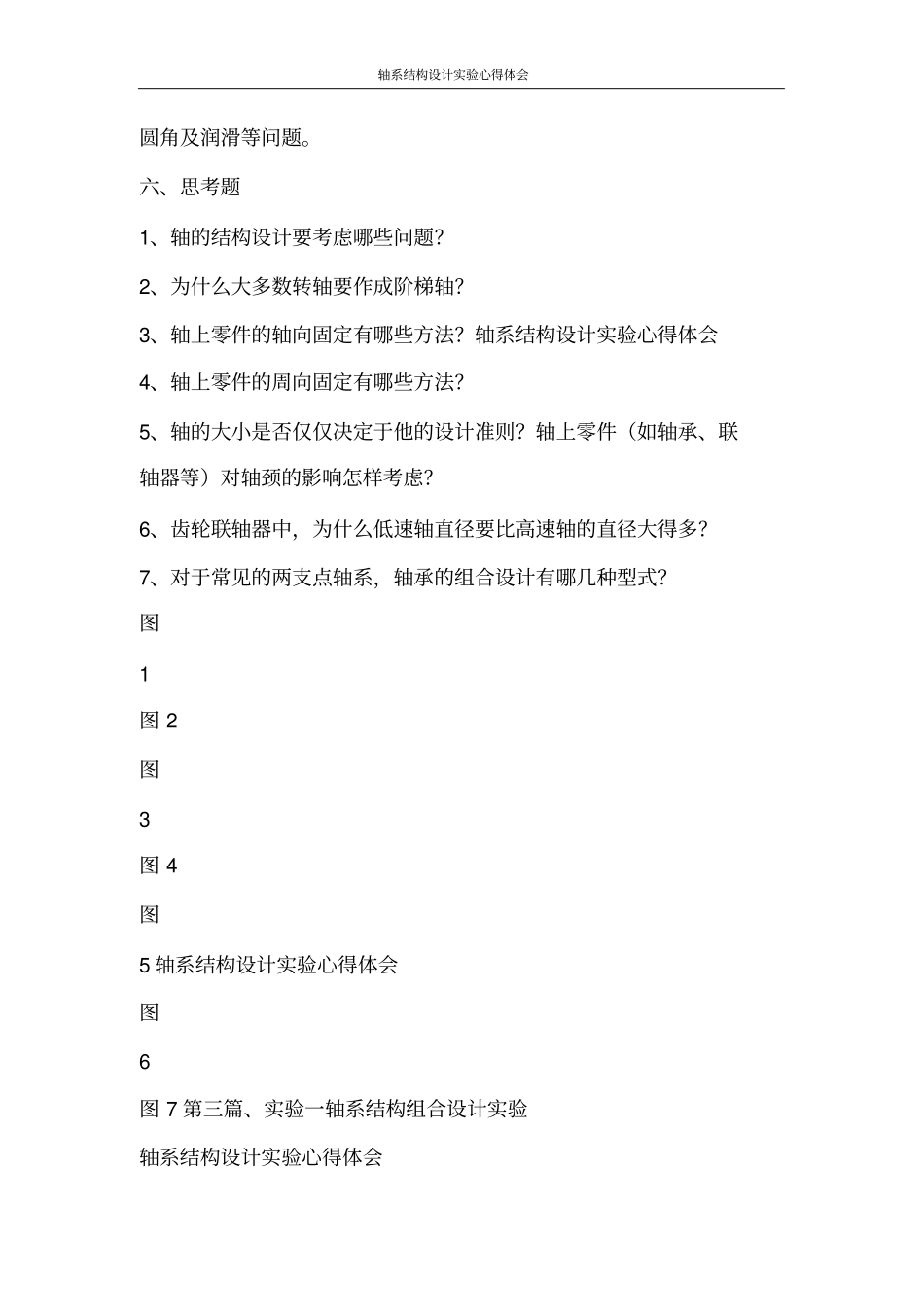

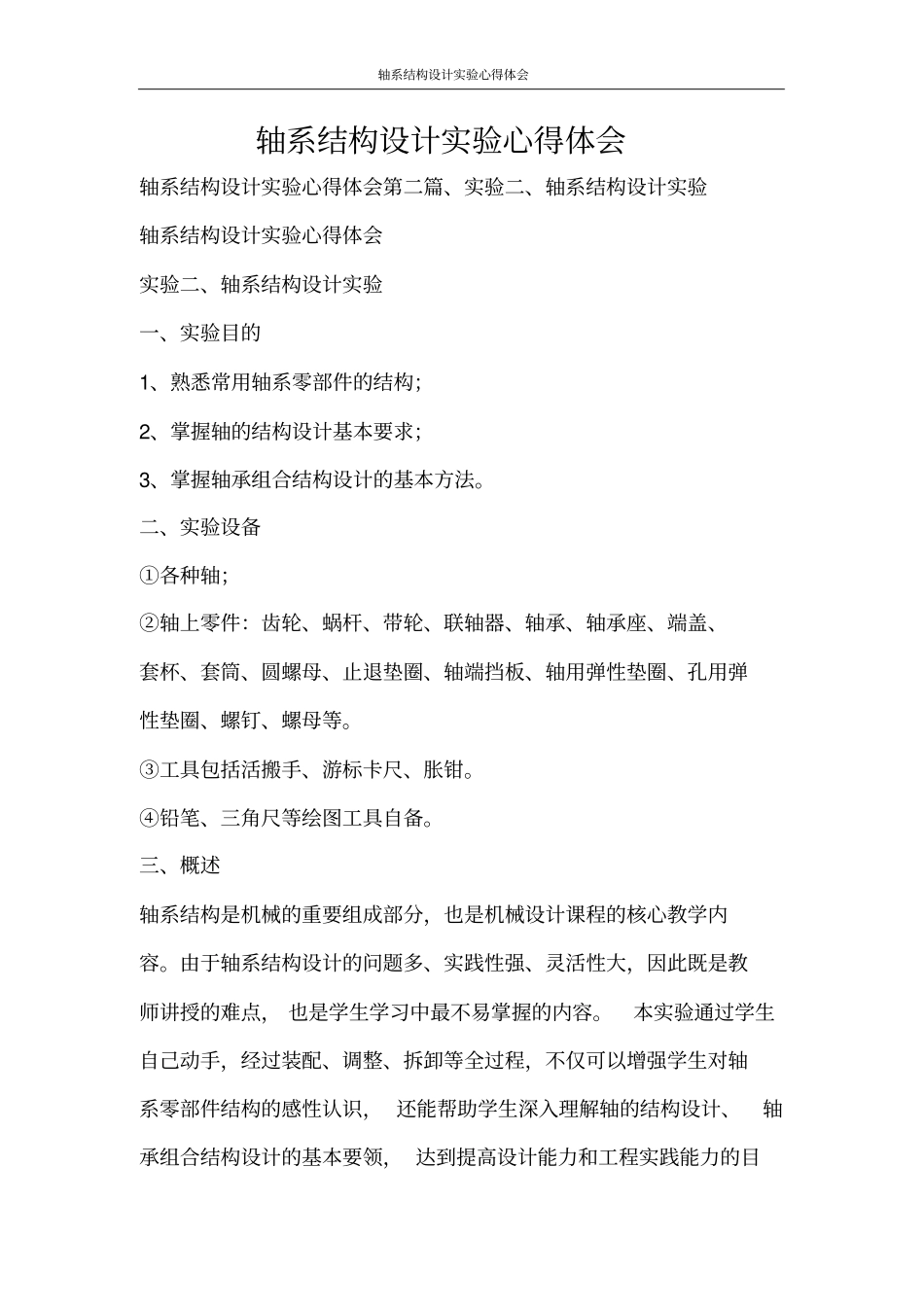

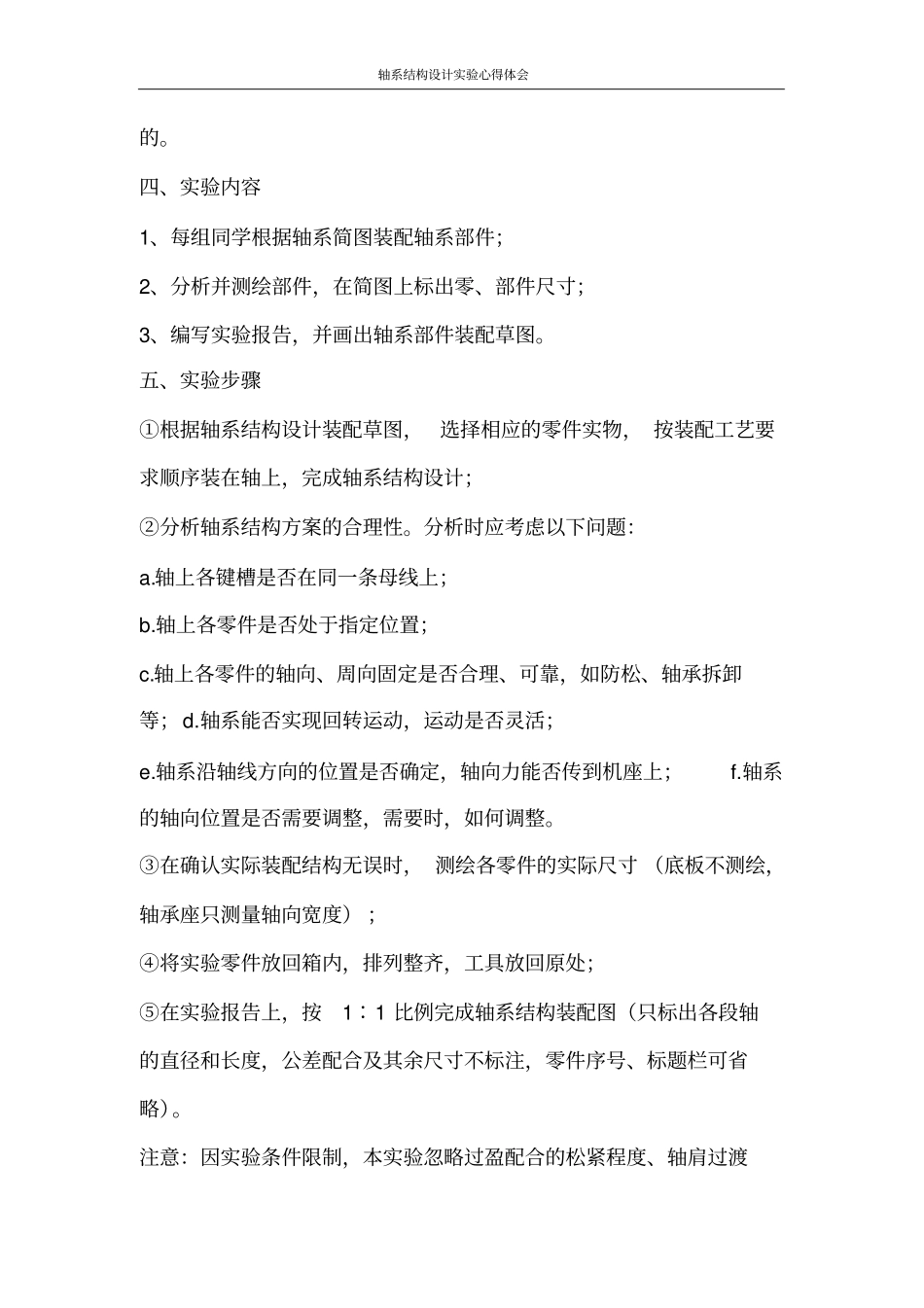

轴系结构设计实验心得体会轴系结构设计实验心得体会轴系结构设计实验心得体会第二篇、实验二、轴系结构设计实验轴系结构设计实验心得体会实验二、轴系结构设计实验一、实验目的1、熟悉常用轴系零部件的结构；2、掌握轴的结构设计基本要求；3、掌握轴承组合结构设计的基本方法。二、实验设备①各种轴；②轴上零件：齿轮、蜗杆、带轮、联轴器、轴承、轴承座、端盖、套杯、套筒、圆螺母、止退垫圈、轴端挡板、轴用弹性垫圈、孔用弹性垫圈、螺钉、螺母等。③工具包括活搬手、游标卡尺、胀钳。④铅笔、三角尺等绘图工具自备。三、概述轴系结构是机械的重要组成部分，也是机械设计课程的核心教学内容。由于轴系结构设计的问题多、实践性强、灵活性大，因此既是教师讲授的难点，也是学生学习中最不易掌握的内容。本实验通过学生自己动手，经过装配、调整、拆卸等全过程，不仅可以增强学生对轴系零部件结构的感性认识，还能帮助学生深入理解轴的结构设计、轴承组合结构设计的基本要领，达到提高设计能力和工程实践能力的目轴系结构设计实验心得体会的。四、实验内容1、每组同学根据轴系简图装配轴系部件；2、分析并测绘部件，在简图上标出零、部件尺寸；3、编写实验报告，并画出轴系部件装配草图。五、实验步骤①根据轴系结构设计装配草图，选择相应的零件实物，按装配工艺要求顺序装在轴上，完成轴系结构设计；②分析轴系结构方案的合理性。分析时应考虑以下问题：a.轴上各键槽是否在同一条母线上；b.轴上各零件是否处于指定位置；c.轴上各零件的轴向、周向固定是否合理、可靠，如防松、轴承拆卸等；d.轴系能否实现回转运动，运动是否灵活；e.轴系沿轴线方向的位置是否确定，轴向力能否传到机座上；f.轴系的轴向位置是否需要调整，需要时，如何调整。③在确认实际装配结构无误时，测绘各零件的实际尺寸（底板不测绘，轴承座只测量轴向宽度）；④将实验零件放回箱内，排列整齐，工具放回原处；⑤在实验报告上，按1∶1比例完成轴系结构装配图（只标出各段轴的直径和长度，公差配合及其余尺寸不标注，零件序号、标题栏可省略）。注意：因实验条件限制，本实验忽略过盈配合的松紧程度、轴肩过渡轴系结构设计实验心得体会圆角及润滑等问题。六、思考题1、轴的结构设计要考虑哪些问题？2、为什么大多数转轴要作成阶梯轴？3、轴上零件的轴向固定有哪些方法？轴系结构设计实验心得体会4、轴上零件的周向固定有哪些方法？5、轴的大小是否仅仅决定于他的设计准则？轴上零件（如轴承、联轴器等）对轴颈的影响怎样考虑？6、齿轮联轴器中，为什么低速轴直径要比高速轴的直径大得多？7、对于常见的两支点轴系，轴承的组合设计有哪几种型式？图1图2图3图4图5轴系结构设计实验心得体会图6图7第三篇、实验一轴系结构组合设计实验轴系结构设计实验心得体会轴系结构设计实验心得体会实验一轴系结构组合设计实验一、实验目的1.熟悉并掌握轴、轴上零件的结构形状及功用、工艺要求和装配关系；2.熟悉并掌握轴及轴上零件的定位与固定方法，为轴系结构设计提供感性认识；3.了解轴承的类型、布置、安装及调整方法，以及润滑和密封方式；4.掌握轴承组合设计的基本方法，综合创新轴系结构设计方案。二、实验设备1.组合式轴系结构设计与分析实验箱。箱内提供可组成圆柱齿轮轴系、小圆锥齿轮轴系和蜗杆轴系三类轴系结构模型的成套零件，并进行模块化轴段设计，可组装不同结构的轴系部件。2.实验箱按照组合设计法，采用较少的零部件，可以组合出尽可能多的轴系部件，以满足实验的要求。实验箱内有齿轮类、轴类、套筒类、端盖类、支座类、轴承类及联接件类等8类40种168个零件。3.测量及绘图工具:直尺、游标卡尺、铅笔、三角板、稿纸等（除游标卡尺外，其余需自带）。三、实验原理1.轴系的基本组成轴系是由轴、轴承、传动件、机座及其它辅助零件组成的，以轴为中心的相互关联的结构系统。传动件是指带轮、链轮、齿轮和其它做回转运动的零件。辅助零件是指键、轴承端盖、调整垫片和密封圈等一类零件。轴系结构设计实验心得体会2.轴系零件的功用轴用于支承传动件并传递运动和转矩，轴承用于支承轴，机座用于支承轴承，辅助零...
