110kV变电站防雷接地施工方案设计VIP免费

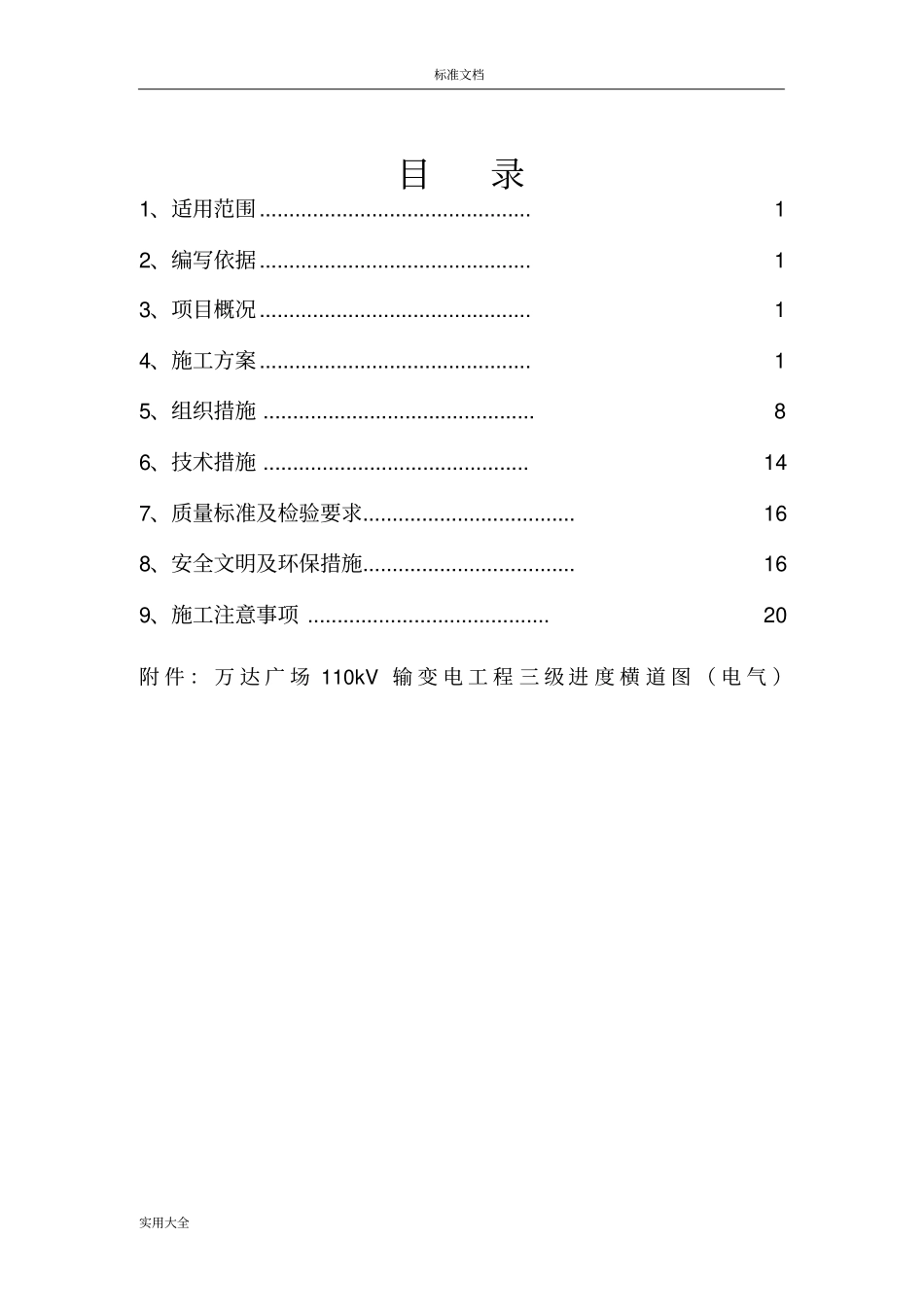

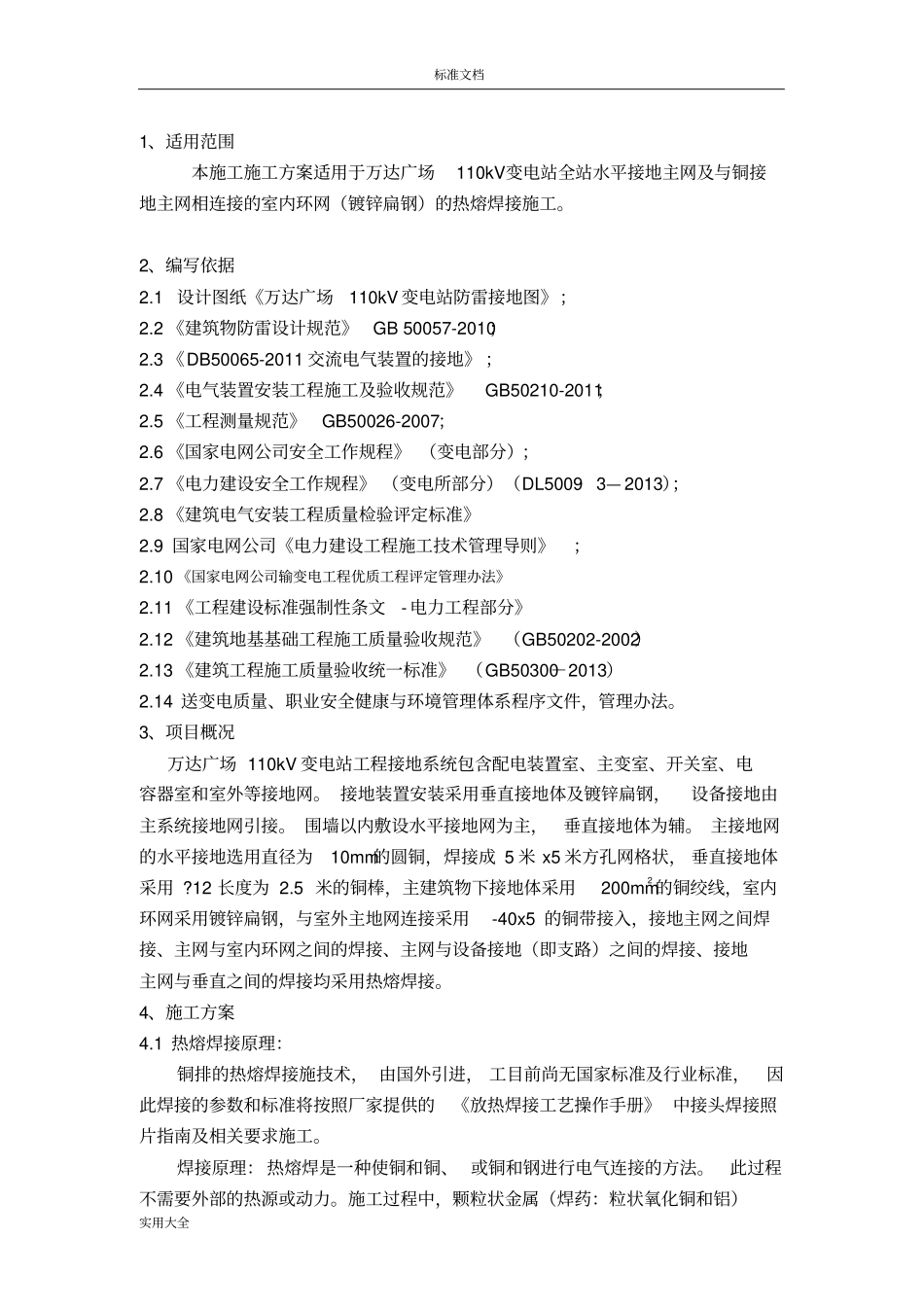

标准文档实用大全目录1、适用范围..............................................12、编写依据..............................................13、项目概况..............................................14、施工方案..............................................15、组织措施..............................................86、技术措施.............................................147、质量标准及检验要求....................................168、安全文明及环保措施....................................169、施工注意事项.........................................20附件：万达广场110kV输变电工程三级进度横道图（电气）标准文档实用大全1、适用范围本施工施工方案适用于万达广场110kV变电站全站水平接地主网及与铜接地主网相连接的室内环网（镀锌扁钢）的热熔焊接施工。2、编写依据2.1设计图纸《万达广场110kV变电站防雷接地图》；2.2《建筑物防雷设计规范》GB50057-2010；2.3《DB50065-2011交流电气装置的接地》；2.4《电气装置安装工程施工及验收规范》GB50210-2011；2.5《工程测量规范》GB50026-2007；2.6《国家电网公司安全工作规程》（变电部分）；2.7《电力建设安全工作规程》（变电所部分）（DL5009·3—2013）；2.8《建筑电气安装工程质量检验评定标准》2.9国家电网公司《电力建设工程施工技术管理导则》；2.10《国家电网公司输变电工程优质工程评定管理办法》2.11《工程建设标准强制性条文-电力工程部分》2.12《建筑地基基础工程施工质量验收规范》（GB50202-2002）2.13《建筑工程施工质量验收统一标准》（GB50300－2013）2.14送变电质量、职业安全健康与环境管理体系程序文件，管理办法。3、项目概况万达广场110kV变电站工程接地系统包含配电装置室、主变室、开关室、电容器室和室外等接地网。接地装置安装采用垂直接地体及镀锌扁钢，设备接地由主系统接地网引接。围墙以内敷设水平接地网为主，垂直接地体为辅。主接地网的水平接地选用直径为10mm的圆铜，焊接成5米x5米方孔网格状，垂直接地体采用?12长度为2.5米的铜棒，主建筑物下接地体采用200mm2的铜绞线，室内环网采用镀锌扁钢，与室外主地网连接采用-40x5的铜带接入，接地主网之间焊接、主网与室内环网之间的焊接、主网与设备接地（即支路）之间的焊接、接地主网与垂直之间的焊接均采用热熔焊接。4、施工方案4.1热熔焊接原理：铜排的热熔焊接施技术，由国外引进，工目前尚无国家标准及行业标准，因此焊接的参数和标准将按照厂家提供的《放热焊接工艺操作手册》中接头焊接照片指南及相关要求施工。焊接原理：热熔焊是一种使铜和铜、或铜和钢进行电气连接的方法。此过程不需要外部的热源或动力。施工过程中，颗粒状金属（焊药：粒状氧化铜和铝）标准文档实用大全从一个容器倒入石墨锅并燃烧，通过铝（放热反应）跟氧化铜的化学反应产生液态铜和氧化铝渣。渣浮到表面和钢碟熔化，使得液体铜流进焊洞并完成一次焊接。随之焊接头固化，拿掉模具并准备下一次焊接。4.2放热焊接工艺优点：4.2.1、焊接点的载流能力（熔点）与导线的载流能力相等。因为焊接点是焊接成的，所以是永久性的，不会老化。4.2.2、焊接是一种永久性的分子结合，不会松脱。4.2.3、焊接点像铜一样，不易受腐蚀性物质的影响。4.2.4、焊接点能经受反复多次的大浪涌故障电流而不退化。4.2.5、焊接方法简单，培训容易。4.2.6、供焊接用的材料及工具很轻，携带方便；进行焊接时，无需外接电源或热源，从外观便能核查焊接的质量。4.2.7、可用于焊接铜、铜合金、镀铜钢、各种合金钢及高阻加热热源材料。4.2.8、采用镀铜钢棒由实心冷抽钢棒冷镀上厚度一致的铜，如同冶金连接铜与钢棒。铜层与钢棒完美结合，容易打入地下，铜皮不破裂，不脱落，极大地延缓腐蚀时间。4.3热熔焊施工顺序：基槽开挖→验槽→领取接地材料→铺设接地体（铜排、铜绞线、垂直接地体）→清理模具及接地体接头→加热模具和接地体接头（干燥）→接头放入模具中夹紧→检查是否夹紧→装入焊药→盖上模具盖→连接电子点火枪→人员疏散（2米以外）→点火→20秒后打开模具→...
