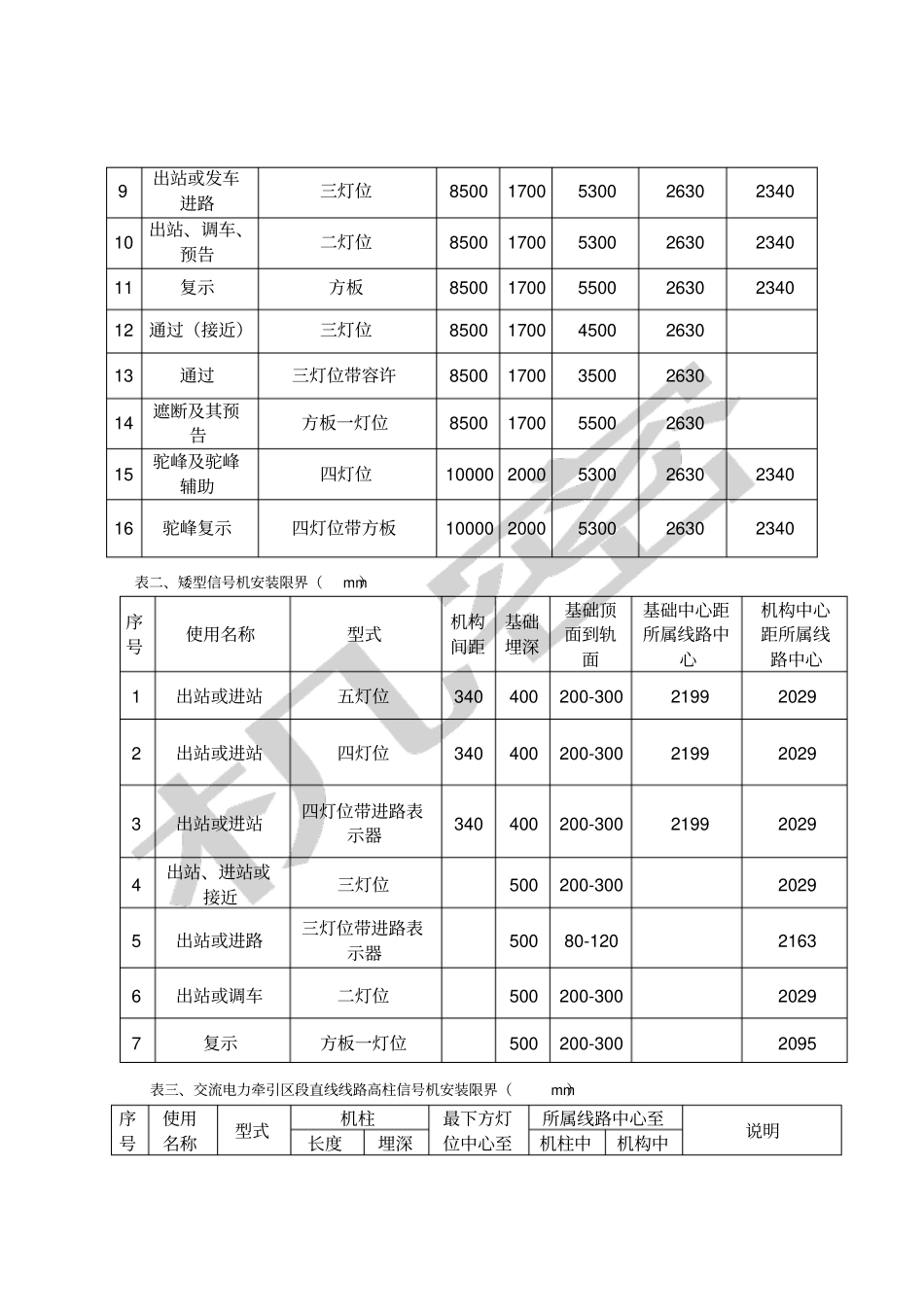

附件2：信号设备限界测量说明一、限界测量标准不同的线路速度，对应的信号设备建筑接近限界有着不同的要求，具体按《技规》附图1执行。二、限界测量要点1.设备安装要求：信号设施、设备安装限界按《铁路信号施工规范》相关规定，在不同的线路状态下，有不同的限界要求。具体如下：（1）信号机安装限界表一、非电力牵引区段直线线路高柱信号机安装限界（mm）序号使用名称型式机柱长度埋深最下方灯位中心距轨面机柱中心至所属线路中心限界2440限界21501进站四灯位带引导1100020005000263023402进站或进路四灯位带引导及进站表示器1100020005000263023403进站或进路五灯位带引导1100020005000263023404出站或发车进路四灯位带进路表示器1100020005400263023405出站或发车进路四灯位带二排进路表示器1100020005400263023406出站或发车进路五灯位1100020005300263023407出站或发车进路四灯位1000020005300263023408出站或发车进路三灯位带进路表示器1000020005400263023409出站或发车进路三灯位8500170053002630234010出站、调车、预告二灯位8500170053002630234011复示方板8500170055002630234012通过（接近）三灯位850017004500263013通过三灯位带容许850017003500263014遮断及其预告方板一灯位850017005500263015驼峰及驼峰辅助四灯位10000200053002630234016驼峰复示四灯位带方板100002000530026302340表二、矮型信号机安装限界（mm）序号使用名称型式机构间距基础埋深基础顶面到轨面基础中心距所属线路中心机构中心距所属线路中心1出站或进站五灯位340400200-300219920292出站或进站四灯位340400200-300219920293出站或进站四灯位带进路表示器340400200-300219920294出站、进站或接近三灯位500200-30020295出站或进路三灯位带进路表示器50080-12021636出站或调车二灯位500200-30020297复示方板一灯位500200-3002095表三、交流电力牵引区段直线线路高柱信号机安装限界（mm）序号使用名称型式机柱最下方灯位中心至所属线路中心至说明长度埋深机柱中机构中轨面心心1进站四灯位带引导85001700350029002670第一、二位机构中心间距为1200；第二位机构最下方灯位中心至引导机构中心为720。2预告二灯位85001700450029002600机构安装在所属线路侧3通过（接近）三灯位85001700450029002600机构安装在所属线路侧4通过三灯位带容许85001700370029002700机构安装在所属线路侧表四、交流电力牵引区段高柱出站信号机安装限界（mm）序号使用名称型式机柱最下方灯位中心距轨面所属线路中心至邻近线路线间距长度埋深机柱中心机构中心限界2440限界21501出站二灯位85001700530029002700240053002出站三灯位85001700520029002700240053003出站四灯位100002000470029002700240053004出站二灯位85001700530029002700263055305出站三灯位85001700520029002700263055306出站四灯位10000200047002900270026305530注:以上高柱信号机的机构引线、防护地线等应绑扎在机柱或梯子上，不得超过机构或机柱边缘。（2）各种标志牌安装限界①轨道电路调谐区标内侧距所属线路钢轨内侧边缘不小于2380mm，埋设深度不小于1000mm，标志板中心距路基平面2050～2100mm；②高柱信号机标志牌安装要求：区间信号机标志牌最下面的字底距轨面高度为2250mm，站内信号机标志牌最下面的字底距轨面高度为2000mm。预告标志牌紧贴并对齐预告或通过兼预告信号机名称标志牌，安装在预告或通过兼预告信号机名称标志牌上方(遇有5位数字编号的通过兼预告信号机，将信号机编号标志牌下移230mm)。③桥上、隧道内各种标志牌安装受地形限制不能满足上述要求时，可适当调整，但不得侵入限界。（3）其他信号设备安装限界①发车表示器采用混凝土机柱安装时，可采用8.5m型，机构中心距所属线路轨面的高度不得小于5800mm。如采用吊装方式安装在站台风雨棚下时，机构中心距所属线路轨面高度不得小于3500mm，距所属线路中心不得小于2576mm。按钮柱表示灯中心距地面（线间铺满道咋时为咋面）为1500mm。②发车线路表示器，基础顶面距所属线路轨面为200-300mm，基础埋深不得小于500mm，机构中心距所属线路中心不得小于2029mm。③道岔转辙握柄，握柄底座面距轨...
