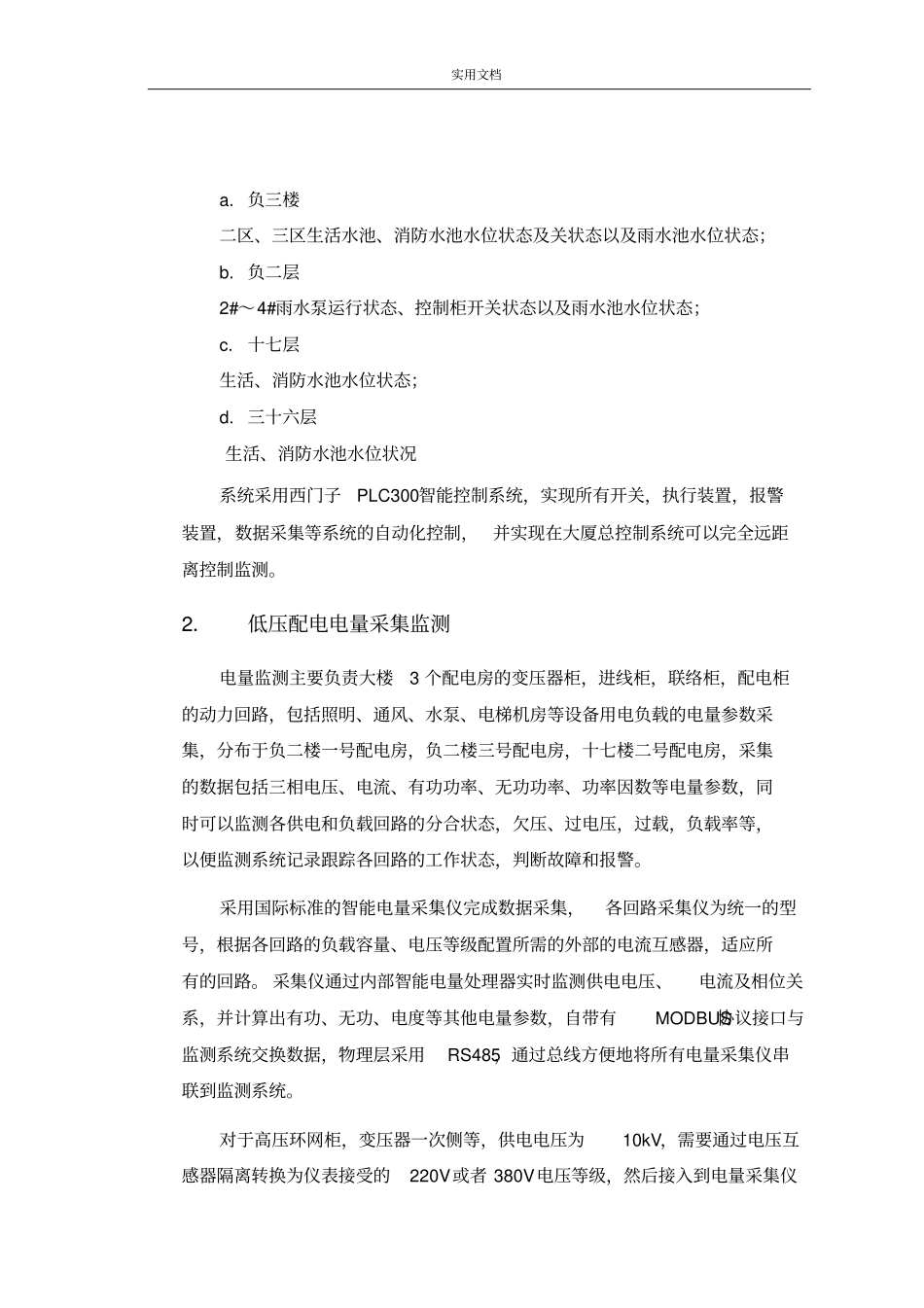

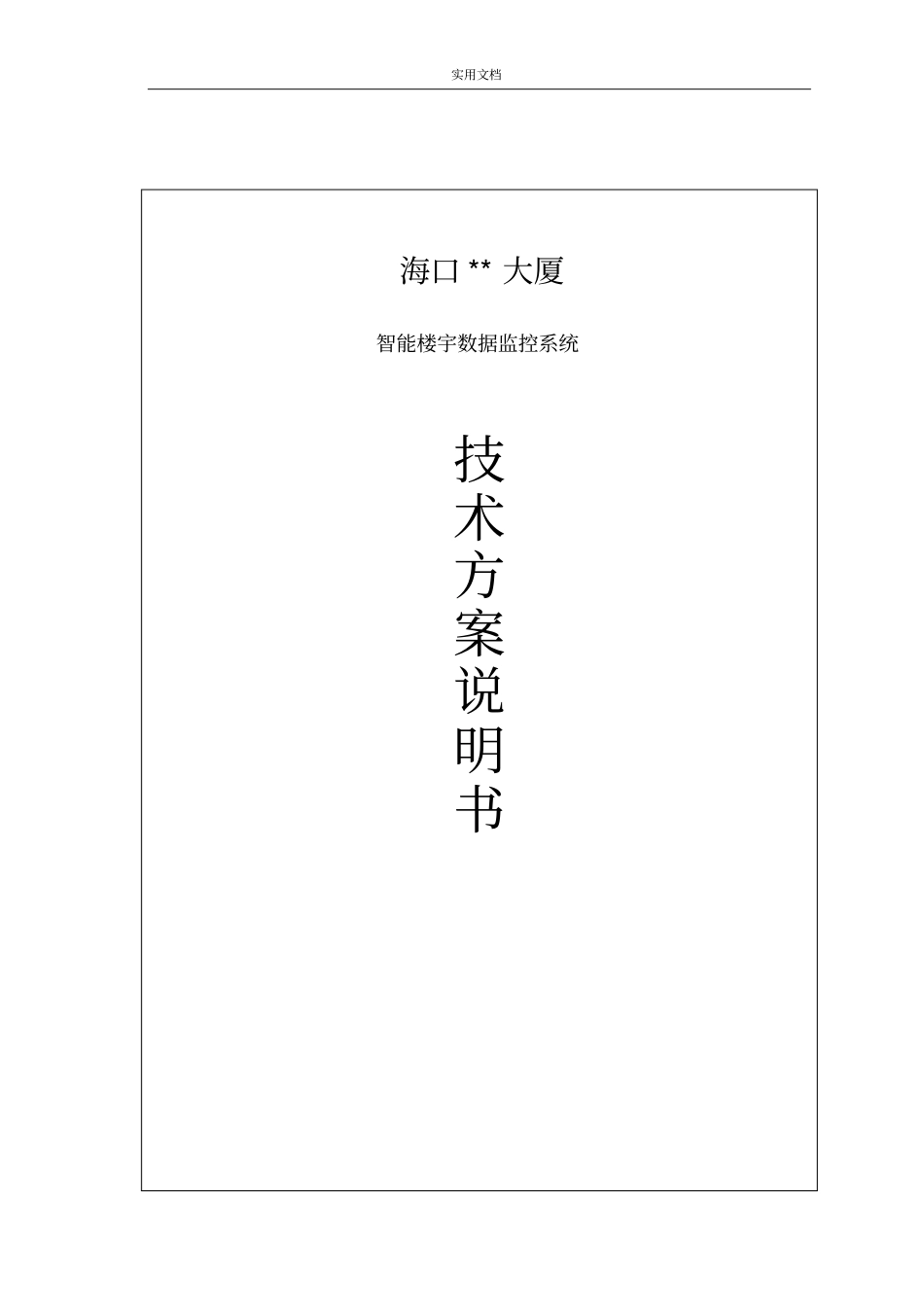

实用文档技术方案说明书海口**大厦智能楼宇数据监控系统实用文档海口**大厦智能楼宇数据监控系统方案一、系统概述海口**大厦为地上36层，地下3层超高层办公楼，作为大厦的强、弱电系统包括动力供电系统，空调系统，生活水、消防水、雨水处理系统，照明系统，消防系统，安防系统，电梯控制系统，停车场管理系统等各自独立运行，并且分布于不同的楼层及外场地，各系统的运行状态，故障报警信息等必须有相关人员在各自设备现场巡检得到，系统的维护、监测工作量大，信息收集不能及时准确，影响整栋大厦的设备安全正常运行，而这直接关系到是否能够为大厦内的工作人员提供一个舒适，安全，高效率的工作环境。根据大厦管理方提出的技术要求，为大厦设计一套智能楼宇数据监控系统，充分利用现今自动化技术，计算机技术以及网络，将上述系统通过网络集成为一体，集中监测各系统的运行状态参数，故障和报警信息，并集中显示和处理，极大地方便大厦设备的管理和维护。二、系统方案1．给排水远程监控系统水处理部分包括生活水、消防水、雨水等水池、泵，每个水池包括高、中、低水位的监测，采用浮球式水位开关，直接输出水位的干接点开关信号，由监控系统采集。泵的工作状态主要监测开启、关闭状态、手动/自动状态，流量监测状态的开关信号，直接采集末端的控制触点状态，输入到监控系统分站，流量监测采用水流量开关完成，水流量开关监测水流是否达到设定的限值，并输出开关信号。给排水监控信号分布的楼层如下：实用文档a.负三楼二区、三区生活水池、消防水池水位状态及关状态以及雨水池水位状态；b.负二层2#～4#雨水泵运行状态、控制柜开关状态以及雨水池水位状态；c.十七层生活、消防水池水位状态；d.三十六层生活、消防水池水位状况系统采用西门子PLC300智能控制系统，实现所有开关，执行装置，报警装置，数据采集等系统的自动化控制，并实现在大厦总控制系统可以完全远距离控制监测。2．低压配电电量采集监测电量监测主要负责大楼3个配电房的变压器柜，进线柜，联络柜，配电柜的动力回路，包括照明、通风、水泵、电梯机房等设备用电负载的电量参数采集，分布于负二楼一号配电房，负二楼三号配电房，十七楼二号配电房，采集的数据包括三相电压、电流、有功功率、无功功率、功率因数等电量参数，同时可以监测各供电和负载回路的分合状态，欠压、过电压，过载，负载率等，以便监测系统记录跟踪各回路的工作状态，判断故障和报警。采用国际标准的智能电量采集仪完成数据采集，各回路采集仪为统一的型号，根据各回路的负载容量、电压等级配置所需的外部的电流互感器，适应所有的回路。采集仪通过内部智能电量处理器实时监测供电电压、电流及相位关系，并计算出有功、无功、电度等其他电量参数，自带有MODBUS协议接口与监测系统交换数据，物理层采用RS485，通过总线方便地将所有电量采集仪串联到监测系统。对于高压环网柜，变压器一次侧等，供电电压为10kV，需要通过电压互感器隔离转换为仪表接受的220V或者380V电压等级，然后接入到电量采集仪实用文档的电压输入采样接点。其他的设备均采用380V供电，不经过电压互感器，直接接入到电量采集仪的电压输入采样接点。所有的回路均采用电流互感器，将回路电流隔离转换为0～5A的范围，然后分别接入到电量采集仪的电流输入采样接点，每个回路配置三个电流互感器，按照各回路的供电和负载容量，将所需的电流互感器归类整定为0～3000A/5A，0～1000A/5A，0～500A/5A，0～200A/5A，0～150A/5A，0～100A/5A，0～50A/5A等几个型号等级，互感器采用大通孔，小外形尺寸，以方便现场安装。低压进线柜和联络柜内部采用的为母线排的连接方式，互感器需要采用开启式方孔型互感器，电压等级660V，电流3000A/5A。智能电量采集仪采用面板或导轨安装结构，带LED显示屏，满足紧凑的安装空间要求，并采用220VAC电源供电，可以就地获得电源。仪表可以方便的在本地监测各电量参数，并方便仪表的现场操作，参数配置。智能电量采集仪与上位监控设备只需要一根485总线电缆连接，并采用成熟稳定的MODBUS标准通讯协议传输数据，不需要其他的外部信号连接。三个配电房分为独立...
