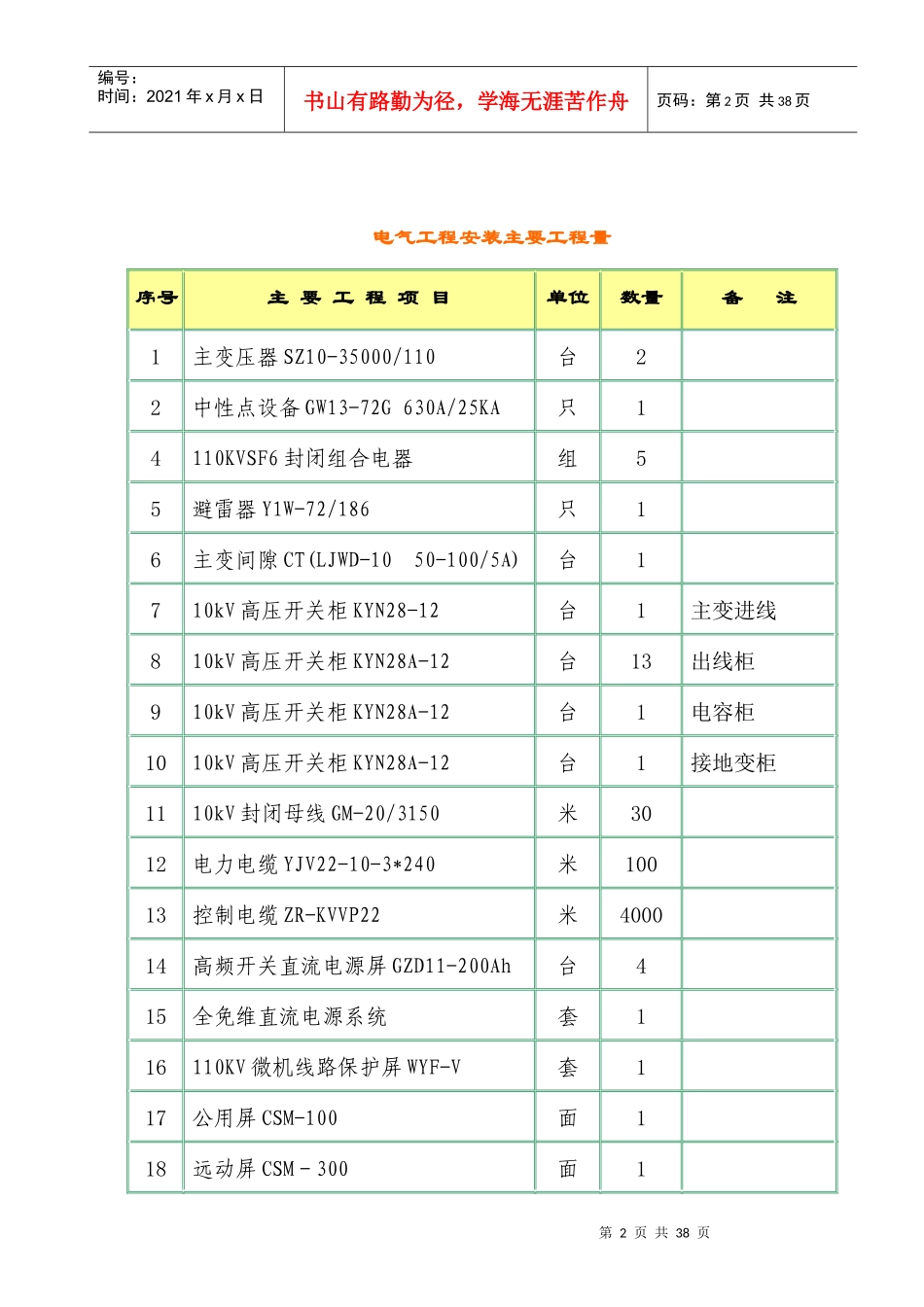

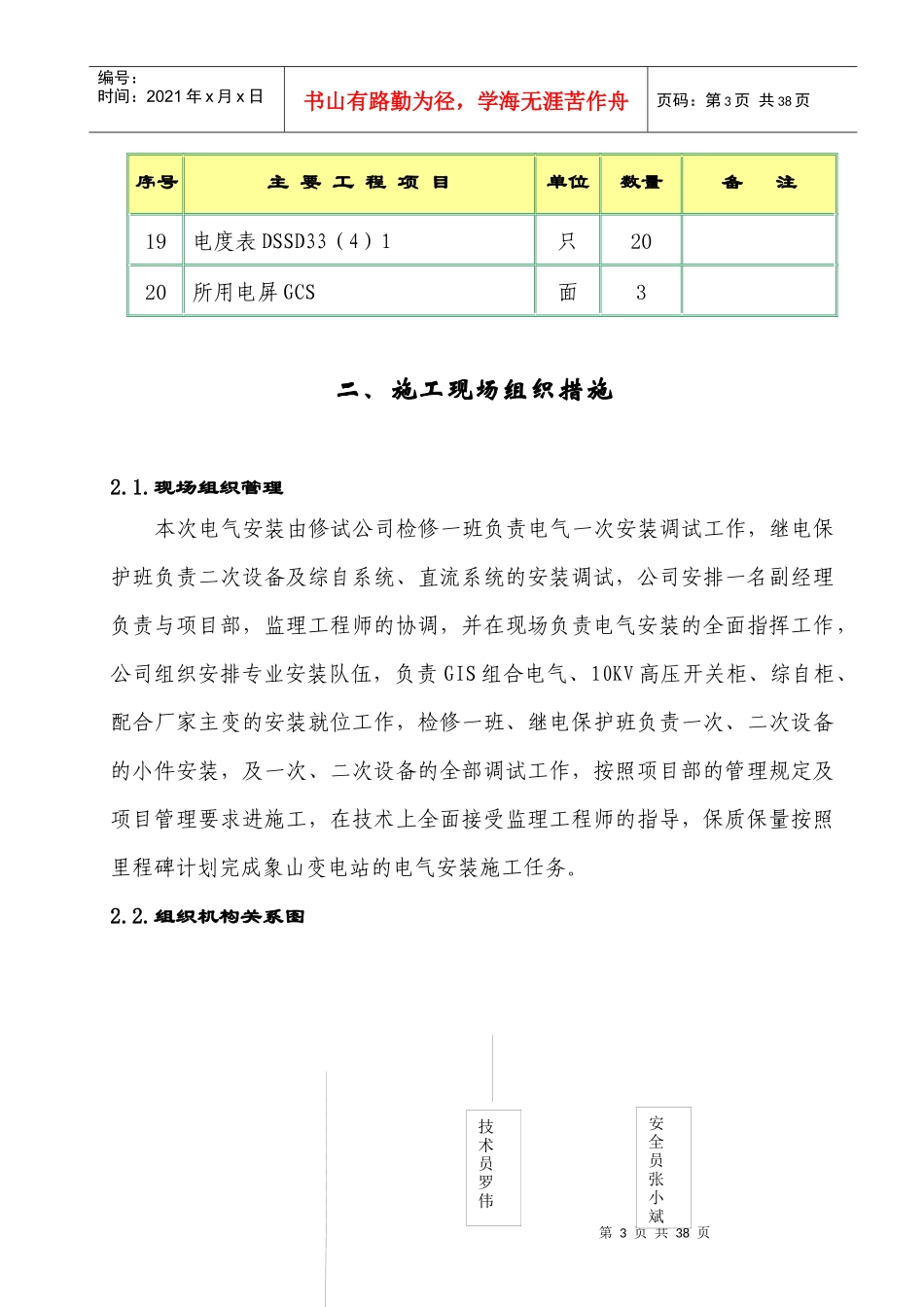

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页一、工程概况1.1.工程概况1.1.1工程简述工程名称：110KV葛洲坝水泥厂变电站新建工程工程地点：荆门市子陵镇以西2Km处的龚家垭要求质量标准：按照国家和电力部颁发的有关施工验收规范标准执行，争创部优工程要求工期：2008年月日开工，2008年月日竣工，总工期天。安全要求：创无事故工程。施工现场安全和环境标准执行《电网建设工程安全和环境管理设施规范应用手册》。1.1.2工程规模本变电站工程主变容量：终期2*35MVA，本期上1台35MVA主变压器；110KV系统采用全封闭GIS组合电气，户内布置，110KV终期进出线2回，单母线分段接线，本期1回，单母线分段接线，Ⅱ段PT及#2主变间隔本期不上；10kV终期出线23回，单母线分段接线，本期13回，单母线分段接线，10KV设集中无功补偿：终期2*5MVAR,本期上5MVAR。1.1.3电气安装施工范围本次施工承包范围：电气构支架组立及安装，电气设备安装及调试，设备验收送电及移交工作。1.1.4主要工程量第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页电气工程安装主要工程量序号主要工程项目单位数量备注1主变压器SZ10-35000/110台22中性点设备GW13-72G630A/25KA只14110KVSF6封闭组合电器组55避雷器Y1W-72/186只16主变间隙CT(LJWD-1050-100/5A)台1710kV高压开关柜KYN28-12台1主变进线810kV高压开关柜KYN28A-12台13出线柜910kV高压开关柜KYN28A-12台1电容柜1010kV高压开关柜KYN28A-12台1接地变柜1110kV封闭母线GM-20/3150米3012电力电缆YJV22-10-3*240米10013控制电缆ZR-KVVP22米400014高频开关直流电源屏GZD11-200Ah台415全免维直流电源系统套116110KV微机线路保护屏WYF-V套117公用屏CSM-100面118远动屏CSM－300面1第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页序号主要工程项目单位数量备注19电度表DSSD33（4）1只2020所用电屏GCS面3二、施工现场组织措施2.1.现场组织管理本次电气安装由修试公司检修一班负责电气一次安装调试工作，继电保护班负责二次设备及综自系统、直流系统的安装调试，公司安排一名副经理负责与项目部，监理工程师的协调，并在现场负责电气安装的全面指挥工作，公司组织安排专业安装队伍，负责GIS组合电气、10KV高压开关柜、综自柜、配合厂家主变的安装就位工作，检修一班、继电保护班负责一次、二次设备的小件安装，及一次、二次设备的全部调试工作，按照项目部的管理规定及项目管理要求进施工，在技术上全面接受监理工程师的指导，保质保量按照里程碑计划完成象山变电站的电气安装施工任务。2.2.组织机构关系图安全员张小斌技术员罗伟第4页共38页第3页共38页电气施工总负责人：杨志华编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页2.2.1.工作总负责人责任a、电气安装全过程施工生产的组织者、指挥者，对现场安全、文明施工工期、质量负全面责任。b.负责电气安装施工生产、劳动组织的调度和管理；c.负责施工质量监控、安全监察和双文明施工的组织管理；d.负责落实项目部、监理工程师有关工程质量和施工进度等方面的指令在施工中有效地贯彻执行。一次安装调试负责人：瞿辉二次调试负责人王洪涛高压负责人袁卫兵化学负责人张东旭设备安装陈斌第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页2.2.2.技术员责任（兼质量员）：a.组织安装人员进行施工图审查，认真阅读设计文件和施工图纸，了解设计意图；b.负责对安装人员进行施工技术交底，对施工人员进行施工技术指导；c.整理、编写和出版安装作业指导书和施工工艺手册，负责发放到施工队和特殊作业人员；d.负责接受并执行监理工程师有关设计变更指令；e.负责现场设计文件和施工图纸的管理、现场资料和收集。f负责施工质量监督和三级检验，负责向监理工程师申请中间验收和竣工验收，并参加竣工验收；g.监督和指导安装施工人员正确填写各种施工记录表；2.2.3安全员职责：a.负责施工安全监察管理，随时检查安全设施...
