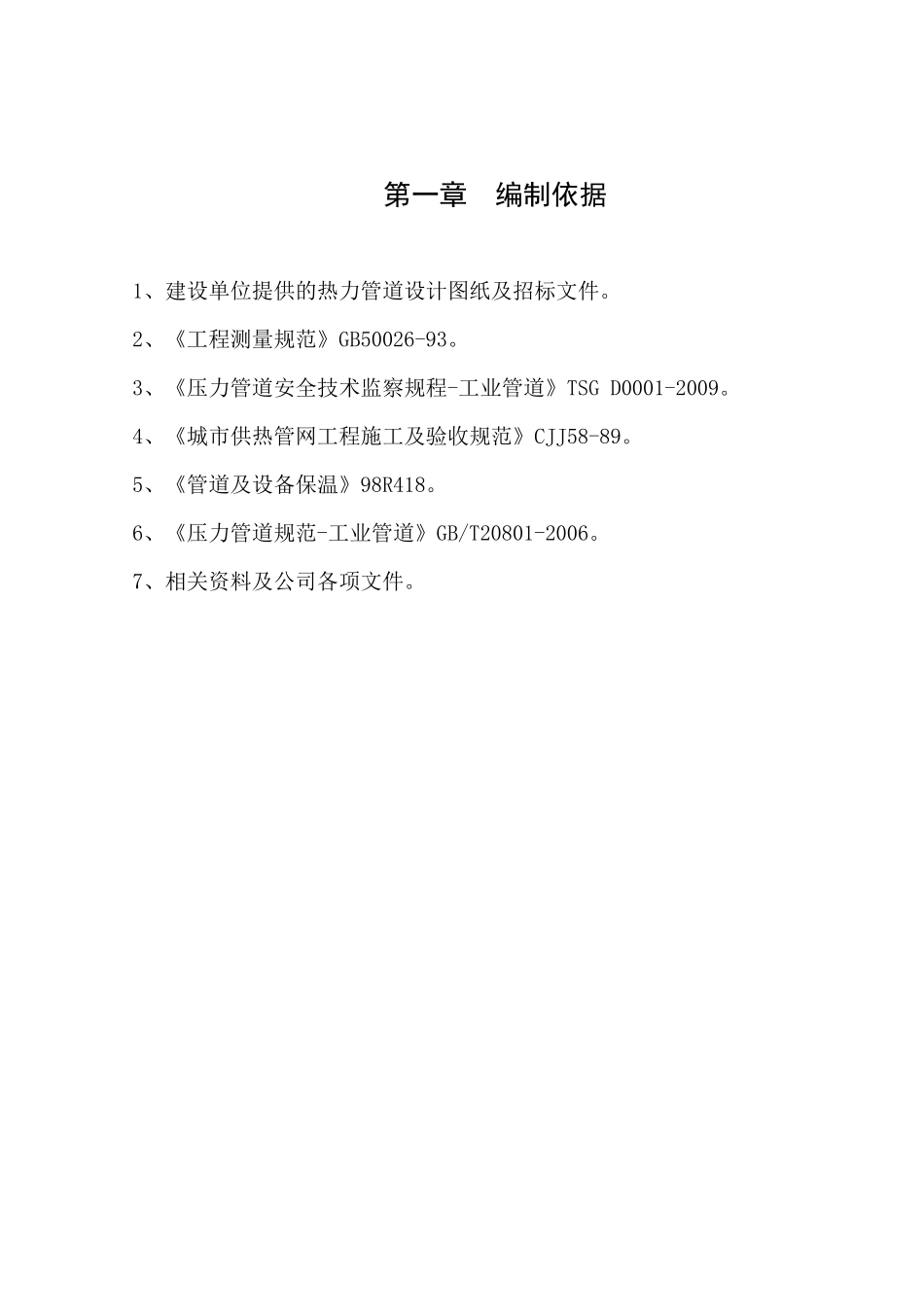

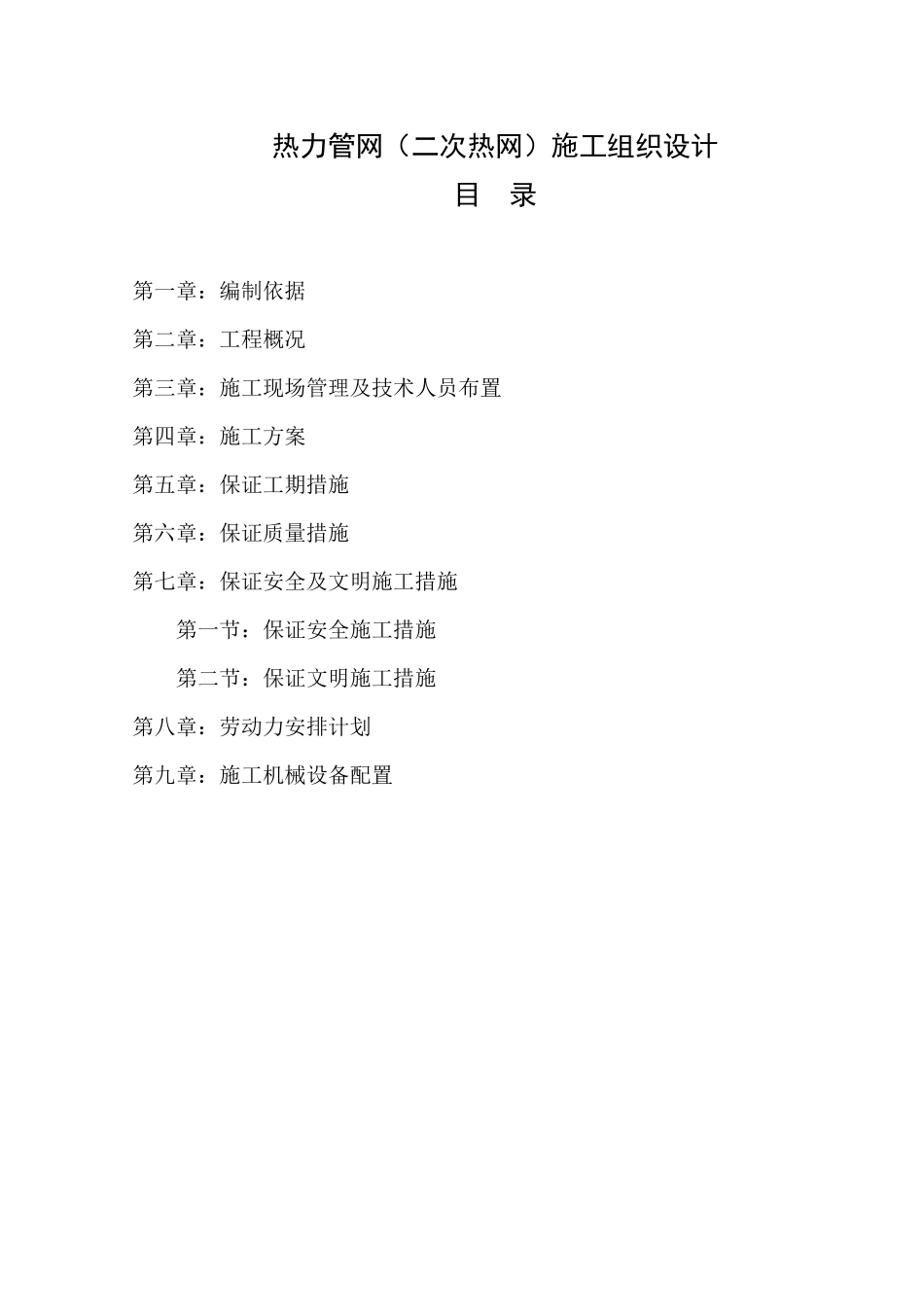

热力管网（二次热网）施工组织设计目录第一章：编制依据第二章：工程概况第三章：施工现场管理及技术人员布置第四章：施工方案第五章：保证工期措施第六章：保证质量措施第七章：保证安全及文明施工措施第一节：保证安全施工措施第二节：保证文明施工措施第八章：劳动力安排计划第九章：施工机械设备配置第一章编制依据1、建设单位提供的热力管道设计图纸及招标文件。2、《工程测量规范》GB50026-93。3、《压力管道安全技术监察规程-工业管道》TSGD0001-2009。4、《城市供热管网工程施工及验收规范》CJJ58-89。5、《管道及设备保温》98R418。6、《压力管道规范-工业管道》GB/T20801-2006。7、相关资料及公司各项文件。第二章工程概况一.施工现场条件该工程交通便利，沿线施工单位较多，施工中要与相关单位做好协调配合工作，并做好环保与安全工作，避免给沿线造成不便。施工时注意管线，应先调查清楚并与管理单位联系，严禁破坏管线。二.工程设计内容1、基础采用C30砼，底板采用C30砼，预制盖板采用C30砼。2、砼浇筑采用机械振捣密实，并在浇筑完成12小时内加以覆盖浇水养护。3、基础、底板所用钢筋均为HRB335，且钢筋的砼保护层厚度：基础：30mm；盖板：35mm；底板：40mm。4、支座焊接方式为手工电弧焊，焊条采用J422型，焊缝高度不得低于最小焊件的厚度，且焊缝表面应完整，高度不应低于母材表面，并于母材圆滑过渡。5、盖板的砼强度大道100%时，才可受力使用。检查井与井盖板之间的安装缝隙及盖板与井壁之间的缝隙均用防水砂浆充填密实，以防渗漏。三.工程概况共分为一个标段：G39——G51间蒸汽管道安装。1、管道敷设方式管道敷设方式为直埋敷设。直埋管道采用钢套钢管道，外护管为钢管，外做加强防腐层。2、钢管材质：DN≥200全部采用Q235B双面埋弧焊螺旋缝电焊钢管，DN＜200全部采用20#无缝钢管。3、工期：19日完工。四.施工要求1、直埋蒸汽管道的制作安装和土建施工质量关系到管道的运行安全和长期寿命。严格按照相关施工规范和程序施工。施工中如果遇到障碍物，应尽量提前适当偏移管线以避让障碍物。2、管沟土方开挖前必须先测量放线，测设高程。3、固定支墩砼工程必须按照构件尺寸和强度等级要求进行施工。当固定支架砼强度未达到设计强度要求时，不得与管道固定，承受推力。4、疏水井、排潮井等井室砖墙砌筑时，墙体横缝竖缝均应砂浆饱满，并做好抹面防水。5、沟槽、井室回填必须进行封层夯填，焊口工作坑胸腔部位可先行回填，回填前应检查保温外层硬度情况和有无杂物、积水。6、焊接要求：钢管焊接采用氩弧打底电焊盖面的焊接工艺。所有支座的加工和安装，均采用手工电弧焊。所有焊接均应满焊、滑动支座、导向支座的焊接高度与被焊件最小厚度相同、固定支座的焊接高度为10mm，电焊条（GB985-88）采用E4303型。第三章施工现场管理及技术人员布置一.施工现场管理1．组织准备根据工程规模、工程特点、施工地点、技术要求和施工条件等，结合企业的具体情况，由企业任命项目经理，由项目经理组建项目经理部，明确管理目标和经济责任。2.下发详细的各工序技术交底项目经理根据工程的结构特点和合同要求，进行质量策划，然后组织有关技术人员编制详实的技术交底、进度计划、材料、劳动力、等各项计划。3.采购管理：材料.项目部编制采购计划报公司主管部门审批，批准后项目部与合格的供货商签订采购合同，材料员按合同进行产品的采购，及时供应，运送到位。施工中要按照施工进度情况，对各项材料的进场时间和数量进行精确计划，保证工程需要，材料进入工地以后，随即进行试验，合格后方可使用。4.施工机具管理根据施工组织设计实施方案中主要施工机具供应计划，切实做好施工机具准备工作，己有设备进行相应的检查维修，随时准备进入施工现场，对需要租赁的设备，与供应单位签订好租赁合同（租用设备的工作状况必须完好），以保证及时进入施工现场，在用的机具设备有专人定期进行维修保养，以确保设备能够正常运行，并保存维修保养记录。5.劳动组织管理项目部根据工程实际需要编制劳务组织计划，报公司主管部门进行审批，批准后与劳务组织签订劳务合同，以确保劳务组织的综合施工...
