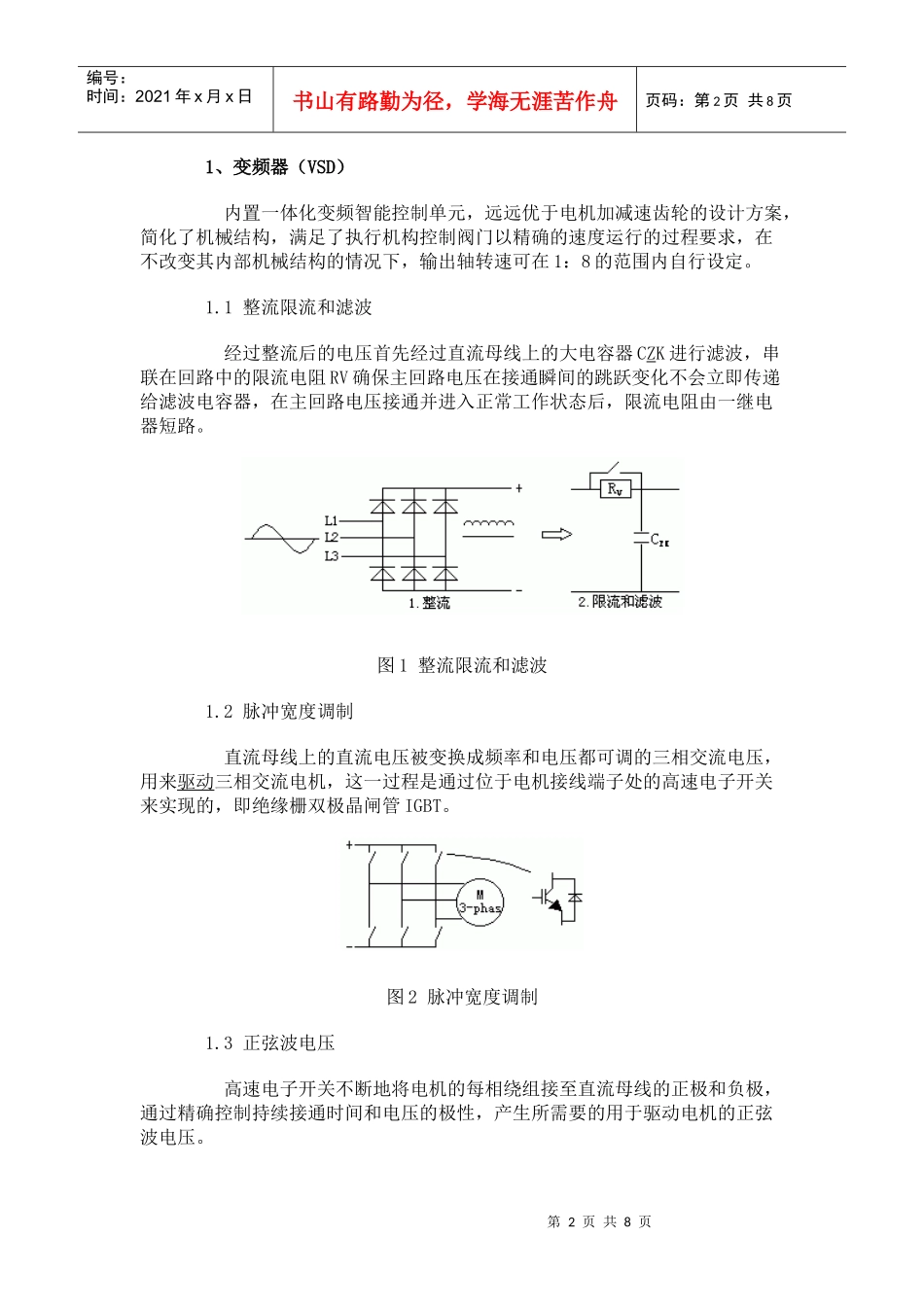

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页SIPOS5FlashPROFITRON变频智能型执行机构应用技术概述西博思电动执行机构有限公司（原西门子公司电动执行机构部门）将先进成熟的电机变频调速技术应用于执行机构中，因内部集成了一体化变频智能控制单元，省去了其它执行机构必须的复杂电机转向控制箱，采用简单的模块化结构，通过增加少量必要的模块，使其适用于各种控制模式，可对阀门挡板进行可靠的开关控制和变频调节。SIPOS5FlashPROFITRON变频智能型执行机除具有其它执行机构的功能外，还具有一些特殊功能，即使阀门挡板被卡住，输出力矩也不会超过事先设定的上限，因为启动电流不会超过额定电流，可采用较细的电缆，自动校正供电电源相序，全面的电机保护功能，确保电机永远不会被烧毁，输出轴转速可自行设定，现在已经应用到送引风、一次风压、给水泵勺管等控制系统改造项目上。送风机偶合器勺管控制二次总风门控制采用超大规模集成电路器件替代机械零部件，电子器件没有磨损，无须维护，智能化程度高，且可以编程，其电子式限位保护功能和电子式过力矩保护功能取代了机械式限位开关和机械式力矩开关，这样省去了调试过程中费时的限位开关和力矩开关调整工作。SIPOS5FlashPROFITRON变频智能型执行机既可接受控制系统来的开、关、停和紧急4个开关量信号，也可以接受控制系统来的4～20mA.DC位置给定信号，也可以输出1路4～20mA.DC位置反馈信号和8个开关量的状态反馈信号，通过液晶显示屏，可以人机对话的方式进行参数设置，监控执行机构状态，进行故障自诊断。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页1、变频器（VSD）内置一体化变频智能控制单元，远远优于电机加减速齿轮的设计方案，简化了机械结构，满足了执行机构控制阀门以精确的速度运行的过程要求，在不改变其内部机械结构的情况下，输出轴转速可在1：8的范围内自行设定。1.1整流限流和滤波经过整流后的电压首先经过直流母线上的大电容器CZK进行滤波，串联在回路中的限流电阻RV确保主回路电压在接通瞬间的跳跃变化不会立即传递给滤波电容器，在主回路电压接通并进入正常工作状态后，限流电阻由一继电器短路。图1整流限流和滤波1.2脉冲宽度调制直流母线上的直流电压被变换成频率和电压都可调的三相交流电压，用来驱动三相交流电机，这一过程是通过位于电机接线端子处的高速电子开关来实现的，即绝缘栅双极晶闸管IGBT。图2脉冲宽度调制1.3正弦波电压高速电子开关不断地将电机的每相绕组接至直流母线的正极和负极，通过精确控制持续接通时间和电压的极性，产生所需要的用于驱动电机的正弦波电压。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页图3正弦波电压1.4开关频率为了连续精确控制给三相电机绕组供电的极性切换和持续时间，6个IGBT中每一个的开关频率都达16000次/秒，因而必须采用高速微处理器和专用集成电路，电机供电电流是通过传统方式测量的，在直流母线的负极中串入分流器。图4IGBT、控制单元微处理器（CPU）完成所有的控制功能，包括监控变频器和电机温度，通过塑导电位器检测执行机构的位置，调整力矩，接收控制系统来的控制信号，向控制系统连续反馈自身状态；开关电源给内部控制单元提供24VDC电源，并向外输出24VDC，给开关量输入信号提供开、关、停电源，内部控制单元可选外供24VDC电源，此时，即使切断单相或三相交流电源，控制单元仍可与控制系统保持通讯。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页图5一体化变频智能型控制单元执行机构的数据存储于EEPROM永久性存储器中，射频干扰过滤器将变频器可能造成的对电源的干扰以及可能会出现的电源对变频器的干扰进行双向隔离，数据的保存无需另配电池。通过开、关和停3个按钮就地操作执行机构，结合液晶显示屏，以人机对话的菜单方式进行参数设置和调试，液晶显示屏显示执行机构的工作状态和故障信息，并进行故障自诊断。3、控制模式执行机构自动以最低的速度启...
