废气涡轮增压器的工作原理和结构特点课件VIP免费

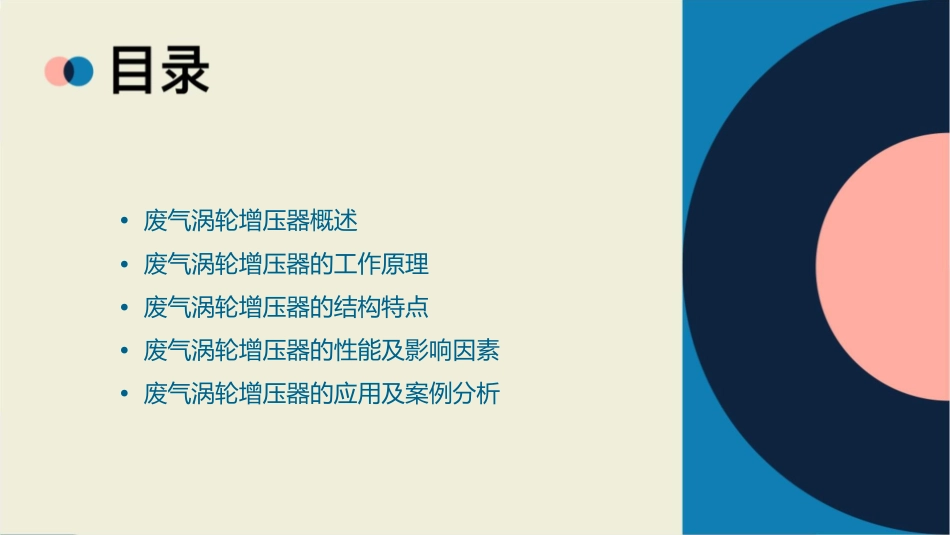

废气涡轮增压器的工作原理和结构特点•废气涡轮增压器概述•废气涡轮增压器的工作原理•废气涡轮增压器的结构特点•废气涡轮增压器的性能及影响因素•废气涡轮增压器的应用及案例分析废气涡轮增压器概述定义与作用定义废气涡轮增压器（ExhaustGasTurbocharger，简称EGT）是一种利用发动机排出的高温高压废气驱动涡轮旋转，从而带动同轴上的压气机对进气进行增压的装置。作用EGT能够增加发动机的进气量，提高发动机的功率和扭矩，从而提高燃油利用率和降低排放。废气涡轮增压器的历史与发展历史EGT最早由瑞士工程师AlfredBüchi在1905年发明，并逐渐在汽车工业中得到广泛应用。早期的EGT由于技术限制和可靠性问题，存在一些问题和局限性。随着技术的不断发展，EGT逐渐变得更加高效、可靠和适应性强。发展现代的EGT已经能够满足高效率、高可靠性、低油耗和低排放的要求。未来，EGT将继续朝着轻量化、高效化和智能化的方向发展。废气涡轮增压器的种类与特点种类根据结构和用途的不同，EGT可以分为机械式涡轮增压器、电动式涡轮增压器和混动式涡轮增压器等类型。其中，机械式涡轮增压器利用发动机废气驱动涡轮旋转，电动式涡轮增压器则使用电机驱动涡轮旋转。特点机械式涡轮增压器具有结构简单、成本低、可靠性高等优点，但响应速度较慢；电动式涡轮增压器响应速度快，但需要额外的电力驱动，因此会增加电池组容量和车重。废气涡轮增压器的工作原理涡轮增压系统的基本组成010203涡轮增压器发动机排气管空气滤清器主要包括涡轮、压缩机和中间体三部分。废气从发动机排气管进入涡轮增压器。空气经过空气滤清器进入压缩机，经过压缩后进入中间体。涡轮增压器的工作过程废气进入涡轮，推动涡轮旋转。压缩后的空气进入中间体，经过中冷器冷却后进入发动机进气管。涡轮带动压缩机旋转，对空气进行压缩。废气涡轮增压器的涡轮结构及工作原理涡轮主要由叶片、壳体和进气口组成。废气进入进气口，推动叶片旋转，从而带动压缩机旋转。涡轮的转速与发动机的转速成正比，因此可以实现对发动机动力的有效提升。废气涡轮增压器的压缩机结构及工作原理压缩机主要由转子、定子和叶片组成。定子与中间体相连，形成压缩腔。转子与涡轮相连，随着涡轮的旋转而旋转。空气经过叶片进入压缩腔，在叶片的推动下被压缩，然后进入中间体。废气涡轮增压器的结构特点废气涡轮增压器的外壳和转子组件外壳由进气壳、中间壳和排气管构成，通常采用耐高温、耐腐蚀的合金材料制造，如不锈钢、镍合金等。转子组件包括涡轮、压气机和喷嘴环，涡轮与发动机的排气歧管相连，吸收废气能量，驱动压气机旋转，提高进气压力。废气涡轮增压器的轴承支承和密封装置轴承支承涡轮增压器转子支承在两个主轴上，采用滚珠轴承或滚柱轴承，支承在中间壳内的主轴套中，承受转子组件的重量和由于转速引起的离心力。密封装置为防止润滑油进入增压器，防止增压器内的气体泄漏到发动机内，在转子支承处设置密封装置，如金属波纹管等。废气涡轮增压器的润滑和冷却系统润滑系统增压器转子旋转时，将润滑油带入轴承支承和密封装置，起到润滑、冷却、防腐的作用。冷却系统为防止增压器过热，通常采用中间壳上的空气冷却叶片对增压器进行冷却，或者采用发动机冷却液进行冷却。废气涡轮增压器的调节和控制装置调节装置根据发动机工况需求，通过调节涡轮转速或空气流量，控制增压压力和进气量，以满足发动机的需求。控制装置通过电子控制单元（ECU）等控制装置对增压器的运行进行控制，如涡轮转速控制、空气流量控制等。废气涡轮增压器的性能及影响因素废气涡轮增压器的性能指标增压比空气流量效率衡量增压器将空气压缩的程度，是衡量增压器性能的重要参数。衡量增压器每单位时间能处理的空气量，是衡量增压器性能的重要参数。衡量增压器将废气能量转化为有用功的效率，是衡量增压器性能的重要参数。影响废气涡轮增压器性能的因素发动机工况010203发动机的工况会影响废气的流量和温度，从而影响增压器的性能。空气滤清器空气滤清器的性能会影响空气的流量和纯净度，从而影响增压器的性能。润滑系统润滑系统的性能会影响轴承和转子的润滑，从而影响增...
