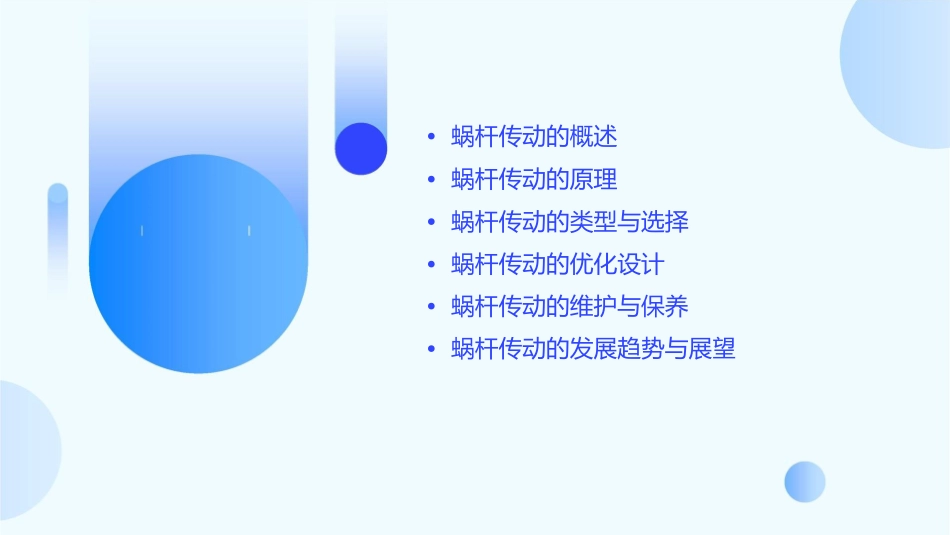

•蜗杆传动的概述•蜗杆传动的原理•蜗杆传动的类型与选择•蜗杆传动的优化设计•蜗杆传动的维护与保养•蜗杆传动的发展趋势与展望蜗杆传动的概述蜗杆传动的定义蜗杆传动是一种机械传动方式,通过蜗杆和蜗轮的啮合实现动力的传递。蜗杆通常是一个具有螺旋线的轴,而蜗轮则是一个与蜗杆相配合的具有相应齿形的轮子。当蜗杆旋转时,蜗轮会随之旋转,从而实现动力的传递。蜗杆传动的特点高传动比传动平稳蜗杆传动可以实现较大的传动比,通常为1:10至1:100,甚至更高。由于蜗杆和蜗轮之间的啮合类似于斜齿轮的啮合,因此传动比较平稳,振动和噪音较小。承载能力大效率较低蜗杆传动具有较大的承载能力,能够传递较大的扭矩和功率。相对于其他传动方式,蜗杆传动的效率较低,因为蜗杆和蜗轮之间的摩擦损失较大。蜗杆传动的应用场景010203减速器传动装置自动化设备蜗杆传动常用于各种减速器中,如工业减速器、电梯减速器等。在各种机械设备中,如搅拌机、纺织机等,蜗杆传动常被用于传递动力。在自动化生产线和机器人中,蜗杆传动也得到了广泛的应用。蜗杆传动的原理蜗杆传动的几何关系蜗杆的基本参数介绍蜗杆的基本参数,如模数、压力角、齿数等,以及这些参数对蜗杆传动性能的影响。蜗杆的螺旋线描述蜗杆的螺旋线的形状和特点,以及螺旋线对蜗杆传动效率的影响。蜗杆传动的运动关系蜗杆与蜗轮的相对运动分析蜗杆与蜗轮在传动过程中的相对运动关系,包括蜗杆的旋转方向与蜗轮的旋转方向之间的关系。蜗杆传动的传动比介绍蜗杆传动的传动比计算方法,以及传动比对蜗杆传动性能的影响。蜗杆传动的受力分析蜗杆的受力分析分析蜗杆在传动过程中所受到的力,包括作用力、反作用力等,以及这些力的来源和影响。蜗轮的受力分析分析蜗轮在传动过程中所受到的力,包括作用力、反作用力等,以及这些力的来源和影响。蜗杆传动的类型与选择普通蜗杆传动总结词应用广泛,结构简单,承载能力大,传动比大,传动效率高。详细描述普通蜗杆传动是一种常用的机械传动方式,具有结构简单、制造容易、成本低等优点。它由蜗杆和蜗轮组成,通过蜗杆的旋转运动带动蜗轮的旋转运动,实现动力的传递。普通蜗杆传动的承载能力较大,能够传递较大的扭矩,同时传动比大,传动效率高,因此在许多领域得到广泛应用。圆弧齿蜗杆传动总结词详细描述传动平稳,噪音小,寿命长,承载能力大。圆弧齿蜗杆传动是一种特殊的蜗杆传动方式,其蜗杆的齿面呈圆弧形,与普通蜗杆的直线齿面不同。圆弧齿蜗杆传动的齿面接触面积较大,能够承受更大的载荷,同时圆弧齿的形状使得传动更加平稳,减少了振动和噪音,延长了使用寿命。因此,圆弧齿蜗杆传动适用于需要大承载能力和平稳传动的场合。锥蜗杆传动总结词结构紧凑,传动比大,承载能力大,传动效率高。详细描述锥蜗杆传动是一种较为少见的蜗杆传动方式,其特点是蜗杆的轴截面呈锥形。锥蜗杆传动的结构紧凑,能够实现较大的传动比,同时承载能力大,能够在较小的空间内传递较大的扭矩。锥蜗杆传动的传动效率较高,但在制造和安装方面要求较高,因此应用相对较少。圆柱蜗杆传动总结词制造简单,成本低,传动比小,效率低。详细描述圆柱蜗杆传动是一种较为简单的蜗杆传动方式,其特点是蜗杆的轴截面呈圆形。圆柱蜗杆传动的制造简单,成本较低,但是在传递相同扭矩的情况下,其传动比相对较小,效率也较低。因此,圆柱蜗杆传动适用于对传动比要求不高、成本较为敏感的场合。蜗杆传动的优化设计蜗杆参数的选择与优化蜗杆直径系数123选择适当的直径系数可以平衡蜗杆的刚度和传动效率。直径系数越大,蜗杆刚度越高,但传动效率降低。蜗杆齿形角齿形角决定了蜗杆的传动效率。较小的齿形角可以提高传动效率,但会降低蜗杆的承载能力。蜗杆头数选择合适的蜗杆头数可以平衡传动比和传动效率。头数越多,传动比越大,但可能导致自锁。蜗轮材料的选择与优化材料硬度材料韧性硬度适中的材料可以提高蜗轮的耐磨性和承载良好的韧性可以减少蜗轮在冲击载荷下的损坏。能力。热处理工艺适当的热处理工艺可以提高材料的机械性能,如抗拉强度和屈服强度。润滑与冷却系统的设计润滑剂选择根据工作条件选择合...
