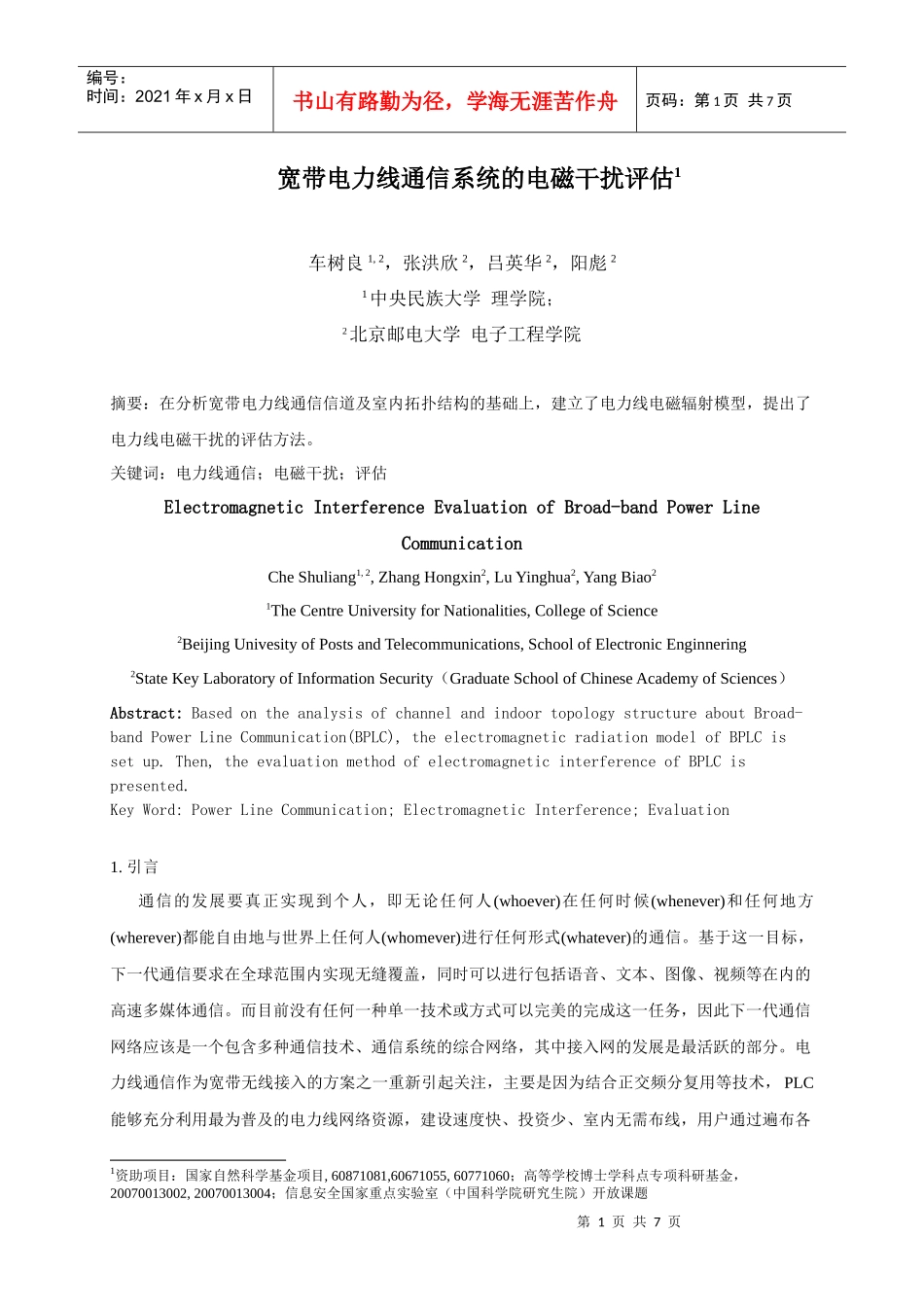

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页宽带电力线通信系统的电磁干扰评估1车树良1,2，张洪欣2，吕英华2，阳彪21中央民族大学理学院；2北京邮电大学电子工程学院摘要：在分析宽带电力线通信信道及室内拓扑结构的基础上，建立了电力线电磁辐射模型，提出了电力线电磁干扰的评估方法。关键词：电力线通信；电磁干扰；评估ElectromagneticInterferenceEvaluationofBroad-bandPowerLineCommunicationCheShuliang1,2,ZhangHongxin2,LuYinghua2,YangBiao21TheCentreUniversityforNationalities,CollegeofScience2BeijingUnivesityofPostsandTelecommunications,SchoolofElectronicEnginnering2StateKeyLaboratoryofInformationSecurity（GraduateSchoolofChineseAcademyofSciences）Abstract:BasedontheanalysisofchannelandindoortopologystructureaboutBroad-bandPowerLineCommunication(BPLC),theelectromagneticradiationmodelofBPLCissetup.Then,theevaluationmethodofelectromagneticinterferenceofBPLCispresented.KeyWord:PowerLineCommunication;ElectromagneticInterference;Evaluation1.引言通信的发展要真正实现到个人，即无论任何人(whoever)在任何时候(whenever)和任何地方(wherever)都能自由地与世界上任何人(whomever)进行任何形式(whatever)的通信。基于这一目标，下一代通信要求在全球范围内实现无缝覆盖，同时可以进行包括语音、文本、图像、视频等在内的高速多媒体通信。而目前没有任何一种单一技术或方式可以完美的完成这一任务，因此下一代通信网络应该是一个包含多种通信技术、通信系统的综合网络，其中接入网的发展是最活跃的部分。电力线通信作为宽带无线接入的方案之一重新引起关注，主要是因为结合正交频分复用等技术，PLC能够充分利用最为普及的电力线网络资源，建设速度快、投资少、室内无需布线，用户通过遍布各1资助项目：国家自然科学基金项目,60871081,60671055,60771060；高等学校博士学科点专项科研基金，20070013002,20070013004；信息安全国家重点实验室（中国科学院研究生院）开放课题第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页个房间的电源插座即能进行高速上网，实现“有线移动”，具备了其他接入方式不可比拟的优势[1]。目前国际电力线通信技术发展最快最成熟的是欧洲和北美地区。我国是世界上较早开展PLC技术研究和宽带接入应用的国家，开通了我国以电力线为传输介质的PLC宽带接入Internet试验小区，实现了利用电力线同时上网和打电话[1]。PLC有着强劲的发展势头，但是由于高速率的数据在电力线上传输会因起较强的电磁辐射，直接对自身及其它无线通信设备产生干扰。本文主要讨论PLC系统统产生的电磁干扰评估。2.电力线通信电磁辐射建模对PLC信道的建模，需要考虑电力线信道的多径、频率选择性、衰减及阻抗的随机性等。电力线通信中高频信号衰减受电缆长度以及频率的影响[2-6]。这种传导衰减可以分解为天线模和传输线模，经过特性分析，电力线上的传导衰减传输线模分量比天线模分量占优势，因而可以用电力线上的衰减传输线模分量近似表示整个传导衰减。由平行传输线理论，单位长度的传输线的传输系数r：（1）其中R,L,G和C是电力线的基本电参数。当信号频率在1MHz和30MHz之间，，，化简得：(2)其中，的含义是指趋肤效应的影响，是指电力线绝缘材料的绝缘损耗。单位长度电线的电阻抗主要由趋附效应所决定，并且和成正比。单位长度电缆的电导率G主要受介电材料（PVC塑料）的耗散系数影响，和频率f成比例。因此电力线传输在30MHz以内频率信号的信道是一个和频率f有关的衰落信道，传输系数r中的实数部分α为衰减系数可以写成：,（3）其中常数k1和k2主要由材料和环境综合而成。进一步改写可得：（4）第3页共7页第2页共7页Fload1F1F2FNFload2LLLNLIc1Ic2Vo1Vo2接收发送编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页一般一个局域网内的构成材料都是一种类型，因此系数k1,k2,都是常数，而k的可以根据试验测得，取值范围比较...
