贝类架现浇施工简支箱梁VIP免费

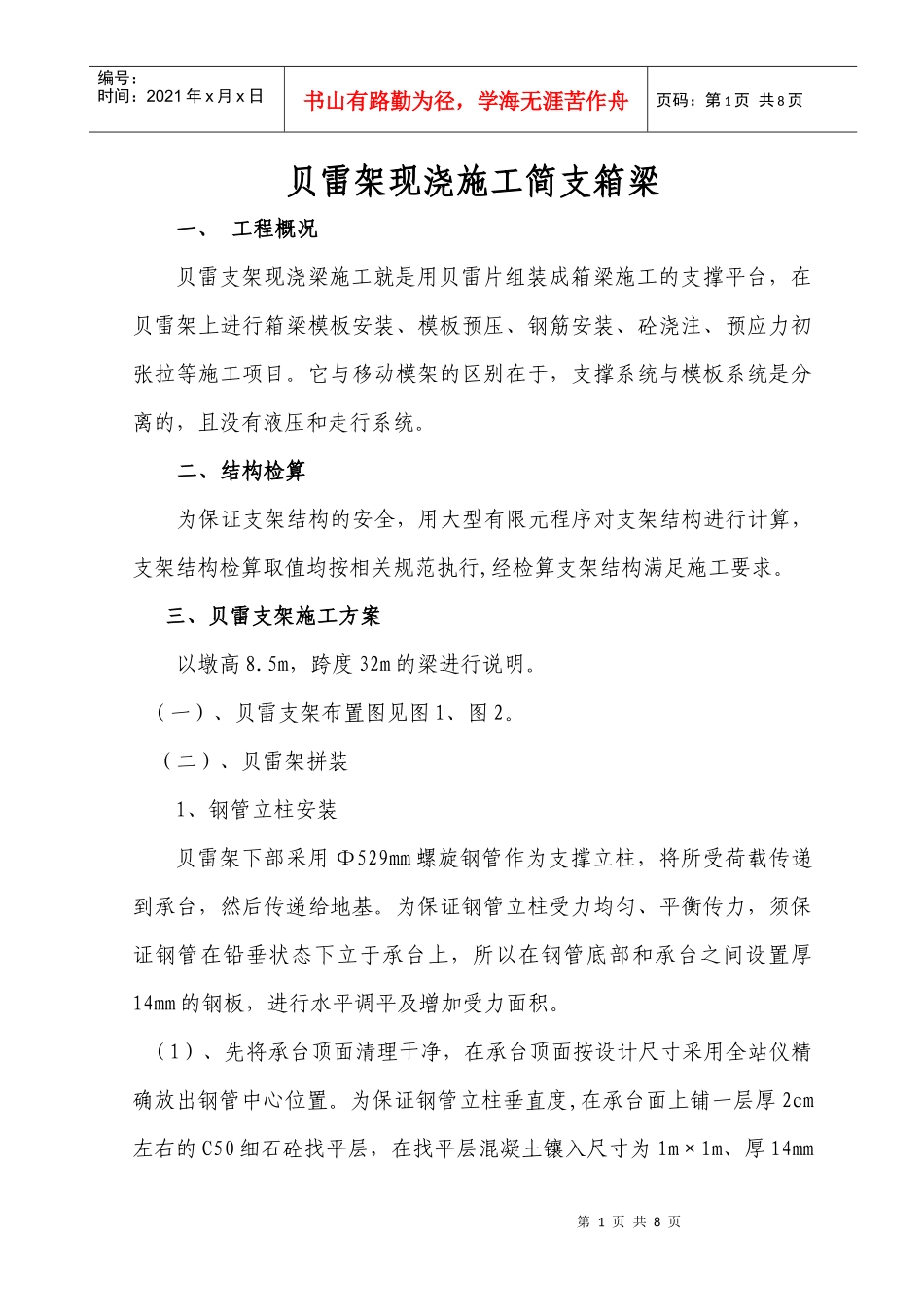

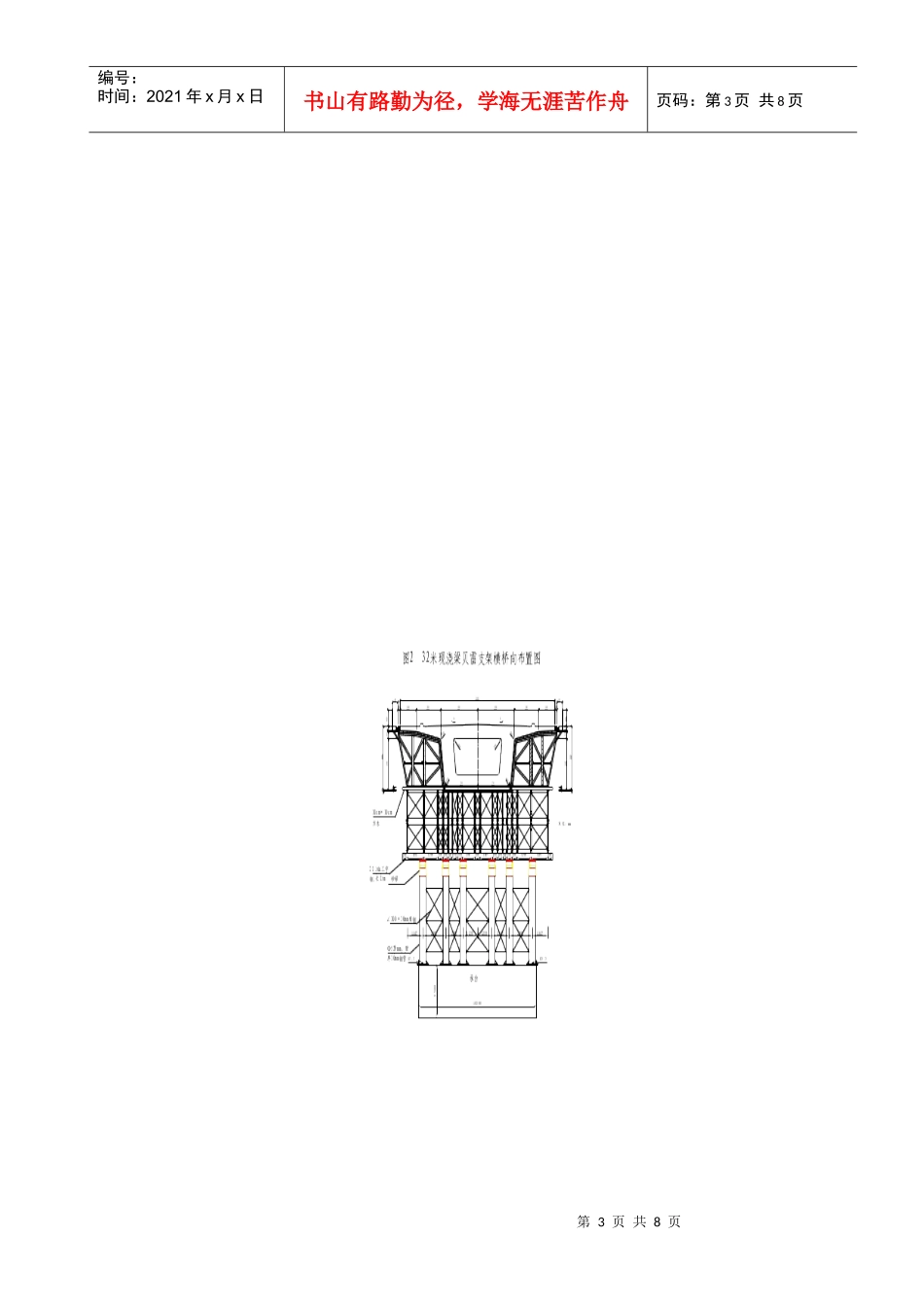

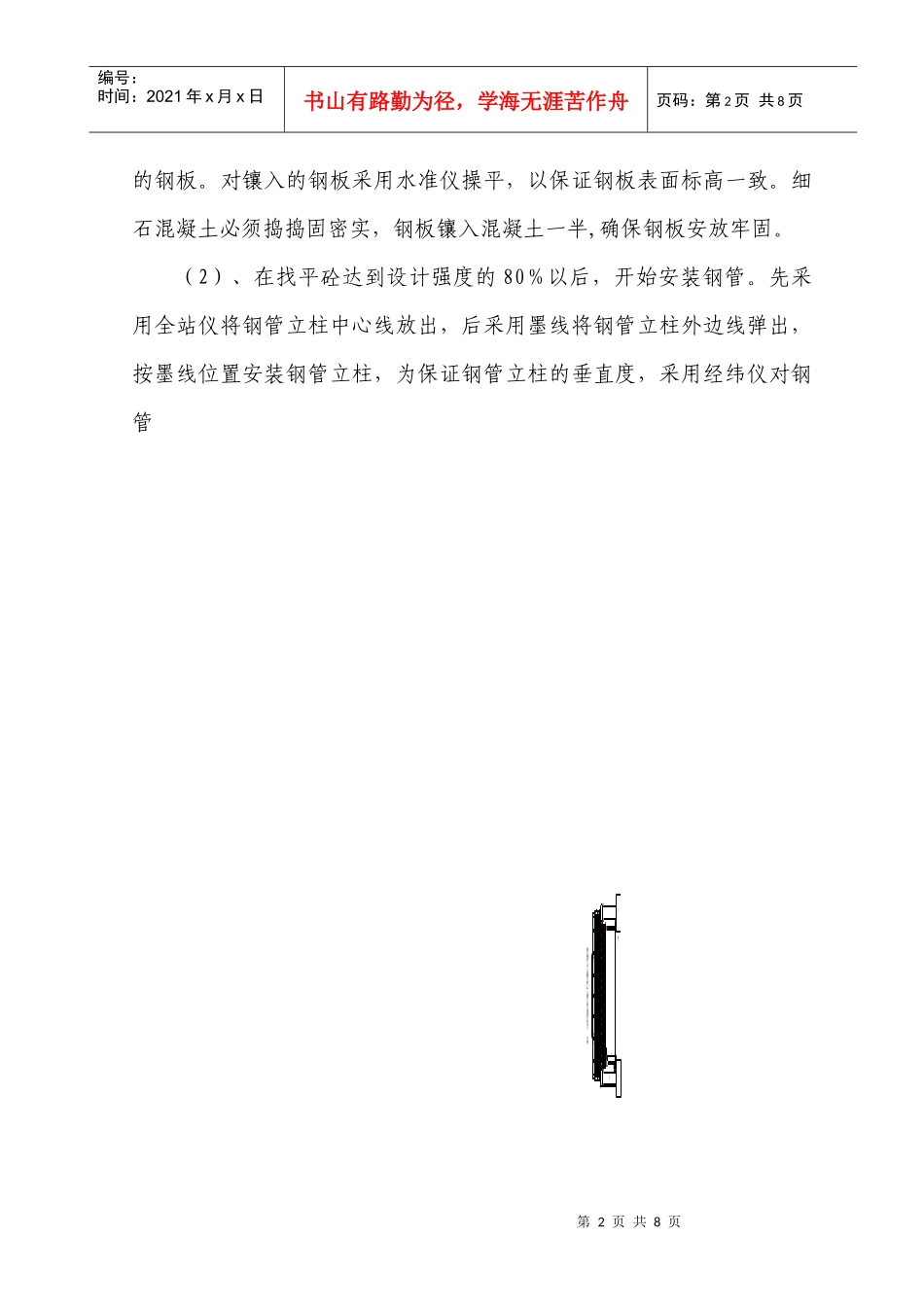

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页贝雷架现浇施工简支箱梁一、工程概况贝雷支架现浇梁施工就是用贝雷片组装成箱梁施工的支撑平台，在贝雷架上进行箱梁模板安装、模板预压、钢筋安装、砼浇注、预应力初张拉等施工项目。它与移动模架的区别在于，支撑系统与模板系统是分离的，且没有液压和走行系统。二、结构检算为保证支架结构的安全，用大型有限元程序对支架结构进行计算，支架结构检算取值均按相关规范执行,经检算支架结构满足施工要求。三、贝雷支架施工方案以墩高8.5m，跨度32m的梁进行说明。（一）、贝雷支架布置图见图1、图2。（二）、贝雷架拼装1、钢管立柱安装贝雷架下部采用Φ529mm螺旋钢管作为支撑立柱，将所受荷载传递到承台，然后传递给地基。为保证钢管立柱受力均匀、平衡传力，须保证钢管在铅垂状态下立于承台上，所以在钢管底部和承台之间设置厚14mm的钢板，进行水平调平及增加受力面积。（1）、先将承台顶面清理干净，在承台顶面按设计尺寸采用全站仪精确放出钢管中心位置。为保证钢管立柱垂直度,在承台面上铺一层厚2cm左右的C50细石砼找平层，在找平层混凝土镶入尺寸为1m×1m、厚14mm第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页的钢板。对镶入的钢板采用水准仪操平，以保证钢板表面标高一致。细石混凝土必须捣捣固密实，钢板镶入混凝土一半,确保钢板安放牢固。（2）、在找平砼达到设计强度的80％以后，开始安装钢管。先采用全站仪将钢管立柱中心线放出，后采用墨线将钢管立柱外边线弹出，按墨线位置安装钢管立柱，为保证钢管立柱的垂直度，采用经纬仪对钢管第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页进行定位测量。按钢板顶标高和梁底标高，扣除模板厚度、方木高度、贝雷架高度、工字钢高度及砂箱高度，最后计算出钢管长度。按计算好的长度，将钢管下好料，并将切口打磨平整。（3）、钢管立柱定位完成后，将钢管立柱与调平钢板之间采用满焊焊接牢固，焊缝宽度不小于8mm,焊缝高度不小于5mm。并用6块尺寸为20cm×20cm、厚14mm的三角钢板作为加劲板，对称均匀地焊接在钢板和钢管之间，见图3。（4）、承台上的钢管安装好后，用∠100mm×10mm角钢通过焊接将第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页钢管连接成整体（见图2）。2、安装砂箱因梁部接触网立柱在梁体翼缘板下部加强，加强高度为20cm,为保证箱梁侧模能顺利脱模，故放案中考虑砂箱作为脱模的手段，砂箱的自由下降高度充分考虑脱模方便的自由空间。砂箱设置于钢管立柱顶部和工字钢横梁之间，砂箱采用大管套小管的方式，大管用与立柱相同外径的螺旋钢管，砂箱底部钢板与钢管立柱接触部分采用满焊焊接，焊缝宽度不小于10mm,焊缝高度不小于5mm。同时应保证砂箱外套钢管与立柱钢管中心轴线重合，以防偏压。小管用Φ426mm的螺旋钢管，为保证内套小钢桶的刚度，在钢桶内采用C20混凝土填充密实。具体尺寸见图4。砂箱用砂采用洁净的中砂，首先将中砂晒干（或烘干），然后用1mm筛对中砂进行过筛，将过大粒径的砾石等杂物筛除，最后测设出将使用的中砂比重，根据所需装箱体积称量装箱，确保所有砂箱顶板标高一致。为方便卸砂，在距砂箱底部7.5cm处做一个10cm×5cm的卸砂窗，并用10mm厚钢板制作一个可以推拉的挡板。砂700522300450529509507514mm厚钢板Φ426mm钢管,壁厚10mmΦ529mm钢管,壁厚10mm卸砂孔挡板(-14mm钢板)14mm厚钢板图4砂桶结构图单位：mm第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页3、工字钢横梁安装用2根Ⅰ36a工字钢并焊做为横梁，横桥向放在砂桶顶部，2根并焊工字钢必须保证上下表面平齐，焊接牢固，避免因局部应力荷载而破坏。为防止工字钢横向滑移。在砂桶顶面钢板上，靠近工字钢边缘处，左右两侧各焊一个挡板，挡板可采用剩余边角钢板。横梁...
