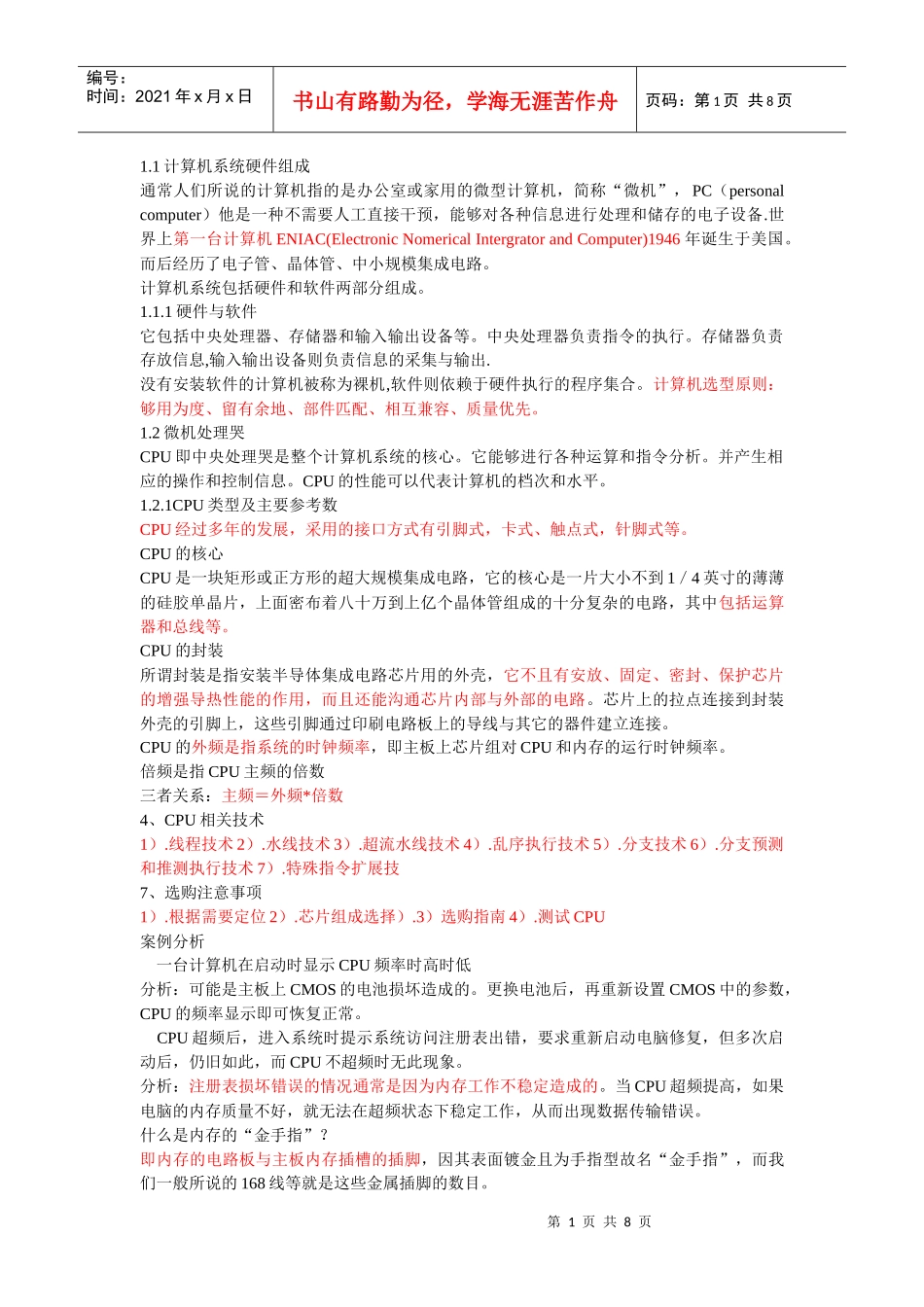

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页1.1计算机系统硬件组成通常人们所说的计算机指的是办公室或家用的微型计算机，简称“微机”，PC（personalcomputer）他是一种不需要人工直接干预，能够对各种信息进行处理和储存的电子设备.世界上第一台计算机ENIAC(ElectronicNomericalIntergratorandComputer)1946年诞生于美国。而后经历了电子管、晶体管、中小规模集成电路。计算机系统包括硬件和软件两部分组成。1.1.1硬件与软件它包括中央处理器、存储器和输入输出设备等。中央处理器负责指令的执行。存储器负责存放信息,输入输出设备则负责信息的采集与输出.没有安装软件的计算机被称为裸机,软件则依赖于硬件执行的程序集合。计算机选型原则：够用为度、留有余地、部件匹配、相互兼容、质量优先。1.2微机处理哭CPU即中央处理哭是整个计算机系统的核心。它能够进行各种运算和指令分析。并产生相应的操作和控制信息。CPU的性能可以代表计算机的档次和水平。1.2.1CPU类型及主要参考数CPU经过多年的发展，采用的接口方式有引脚式，卡式、触点式，针脚式等。CPU的核心CPU是一块矩形或正方形的超大规模集成电路，它的核心是一片大小不到1／4英寸的薄薄的硅胶单晶片，上面密布着八十万到上亿个晶体管组成的十分复杂的电路，其中包括运算器和总线等。CPU的封装所谓封装是指安装半导体集成电路芯片用的外壳，它不且有安放、固定、密封、保护芯片的增强导热性能的作用，而且还能沟通芯片内部与外部的电路。芯片上的拉点连接到封装外壳的引脚上，这些引脚通过印刷电路板上的导线与其它的器件建立连接。CPU的外频是指系统的时钟频率，即主板上芯片组对CPU和内存的运行时钟频率。倍频是指CPU主频的倍数三者关系：主频＝外频*倍数4、CPU相关技术1）.线程技术2）.水线技术3）.超流水线技术4）.乱序执行技术5）.分支技术6）.分支预测和推测执行技术7）.特殊指令扩展技7、选购注意事项1）.根据需要定位2）.芯片组成选择）.3）选购指南4）.测试CPU案例分析一台计算机在启动时显示CPU频率时高时低分析：可能是主板上CMOS的电池损坏造成的。更换电池后，再重新设置CMOS中的参数，CPU的频率显示即可恢复正常。CPU超频后，进入系统时提示系统访问注册表出错，要求重新启动电脑修复，但多次启动后，仍旧如此，而CPU不超频时无此现象。分析：注册表损坏错误的情况通常是因为内存工作不稳定造成的。当CPU超频提高，如果电脑的内存质量不好，就无法在超频状态下稳定工作，从而出现数据传输错误。什么是内存的“金手指”？即内存的电路板与主板内存插槽的插脚，因其表面镀金且为手指型故名“金手指”，而我们一般所说的168线等就是这些金属插脚的数目。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页PCB(PrintedCircuitBoard)称为”印刷电路板”，由环氧玻璃树脂材料制成，按其信号层数的不同分为4、6、8层板，以4、6层板最为常见。芯片等贴片元件就贴在PCB上.什么是内存的峰值带宽?峰值带宽=工作频率*内存总线宽度，如PC100内存峰值带宽＝100MHz*64bit=800MByte，DDR266内存峰值带宽＝266MHz*64bit=2.1GByte，PC800的Rambus内存峰值带宽＝800MHz*16bit=1.6GByte。内存条类型及主要参数时钟频率存取时间CAS延迟时间CASLATENCY简称CL一般为2或3个时钟周期，内存存取数据所需的延迟时间就是内存接到CPU指令后的反应速度。例：Hyvndaipc—100SDRMM,系统时钟频率为100MHZ，即周期为10ns,ＣL3存取时间为6ns，分别计算CL2和CL3下的时间。CL2模式：总延迟时间＝2*10ns+8ns＝28nsCL3模式：总延迟时间＝3*10ns+6ns＝36ns4.其他延迟1）寻址可用（TRP）/CAS到RAS(CMD)2)地址控制器(RAS)3)Commandrate(指令速率)5、带宽带宽用来描述频宽度的，在数字传输方面衡传输数据能力。表示单位时间内传输数据容量大小，用B表示带宽，F表示存储器时钟频率。D表示存储器数据总线位数。则带宽公式：B＝F*D/8例计算PC—100SDRAM的宽度.B=100MHZ*64bit/8=8Mb/s主板一般为矩形多层主板上面安装了组成计算机的主要电路系统，一般有CPU插槽，控制芯片...
