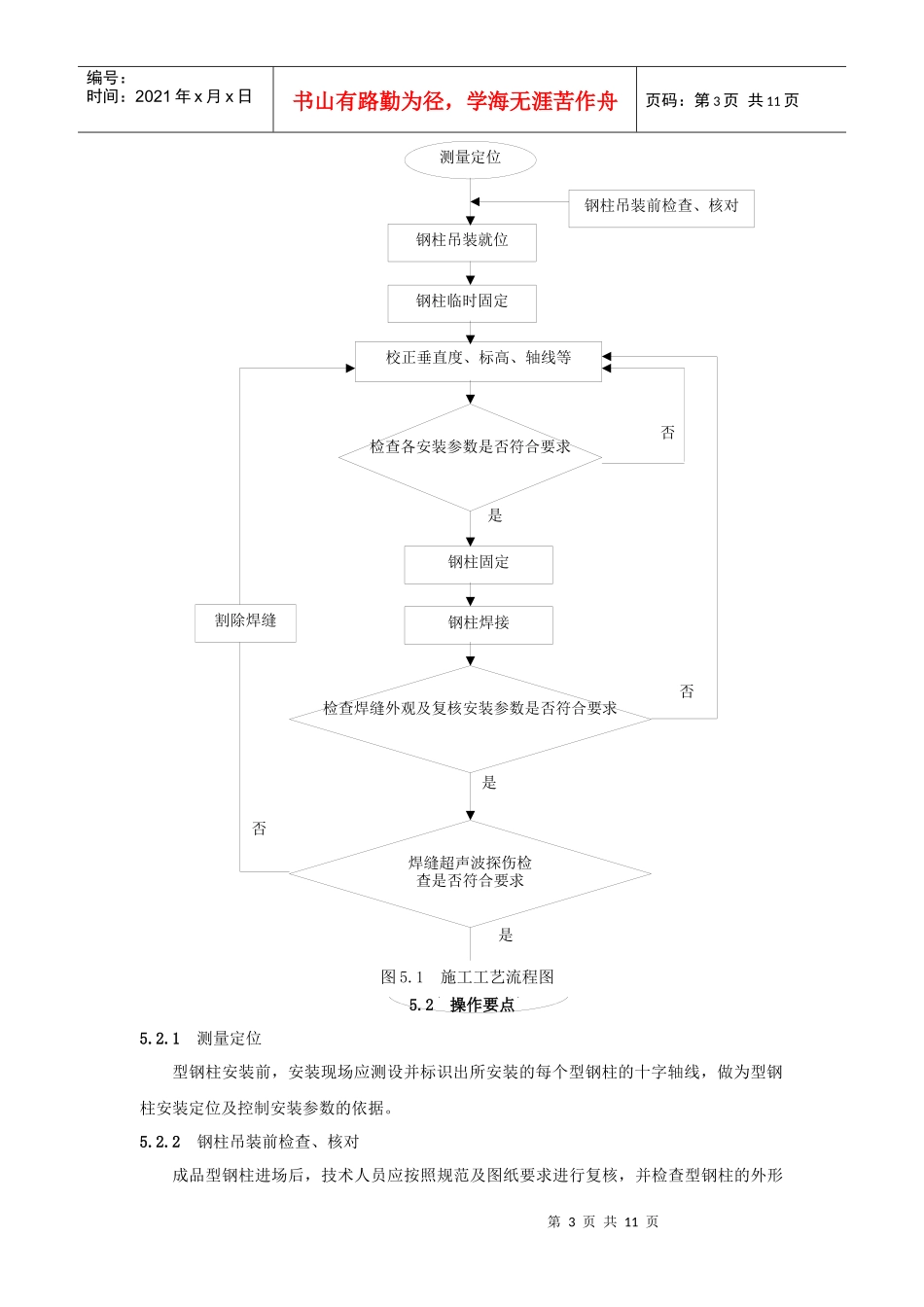

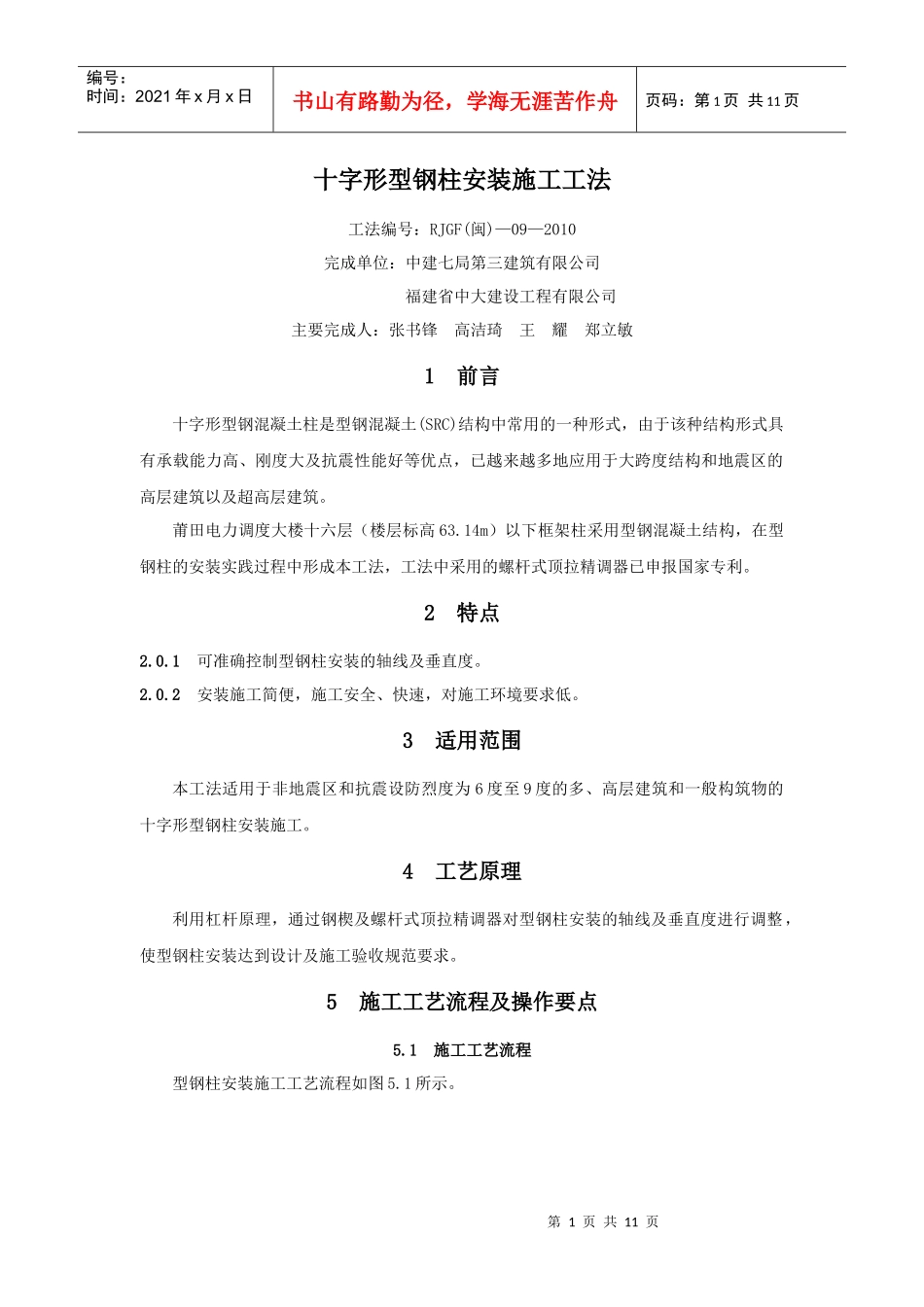

第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共11页十字形型钢柱安装施工工法工法编号:RJGF(闽)—09—2010完成单位:中建七局第三建筑有限公司福建省中大建设工程有限公司主要完成人:张书锋高洁琦王耀郑立敏1前言十字形型钢混凝土柱是型钢混凝土(SRC)结构中常用的一种形式,由于该种结构形式具有承载能力高、刚度大及抗震性能好等优点,已越来越多地应用于大跨度结构和地震区的高层建筑以及超高层建筑。莆田电力调度大楼十六层(楼层标高63.14m)以下框架柱采用型钢混凝土结构,在型钢柱的安装实践过程中形成本工法,工法中采用的螺杆式顶拉精调器已申报国家专利。2特点2.0.1可准确控制型钢柱安装的轴线及垂直度。2.0.2安装施工简便,施工安全、快速,对施工环境要求低。3适用范围本工法适用于非地震区和抗震设防烈度为6度至9度的多、高层建筑和一般构筑物的十字形型钢柱安装施工。4工艺原理利用杠杆原理,通过钢楔及螺杆式顶拉精调器对型钢柱安装的轴线及垂直度进行调整,使型钢柱安装达到设计及施工验收规范要求。5施工工艺流程及操作要点5.1施工工艺流程型钢柱安装施工工艺流程如图5.1所示。第2页共11页第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共11页第3页共11页第2页共11页测量定位钢柱吊装就位钢柱吊装前检查、核对钢柱临时固定校正垂直度、标高、轴线等检查各安装参数是否符合要求钢柱固定钢柱焊接检查焊缝外观及复核安装参数是否符合要求下道施工工序否是是否焊缝超声波探伤检查是否符合要求是否是割除焊缝编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共11页5.2操作要点5.2.1测量定位型钢柱安装前,安装现场应测设并标识出所安装的每个型钢柱的十字轴线,做为型钢柱安装定位及控制安装参数的依据。5.2.2钢柱吊装前检查、核对成品型钢柱进场后,技术人员应按照规范及图纸要求进行复核,并检查型钢柱的外形图5.1施工工艺流程图第4页共11页第3页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共11页尺寸及运输过程中的变形情况,对变形部位进行修复处理。吊装前,技术人员应根据拟吊装的部位核对型钢柱型号。5.2.3钢柱吊装就位用起重机械(如:塔吊等)将核对无误的型钢柱垂直起吊至拟安装的部位,并在型钢柱对接部位放置一圈φ6钢筋,预留出调整空间,方便后续的型钢柱校正等施工,如图5.2.3所示。图5.2.3对接部位钢筋放置示意图5.2.4钢柱临时固定型钢柱吊装就位后,四周耳板用连接钢板夹紧并用螺栓临时固定,如图5.2.4所示。型钢柱校正安装时,根据需要适当松开部分螺栓,校正后及时旋紧。图5.2.4型钢柱临时固定示意图5.2.5钢柱校正在型钢柱的轴线方向架设三台经纬仪,在型钢柱安装过程中对垂直度及轴线进行测量,直至该型钢柱校正安装完毕。1轴线校正根据测量数据,将L形钢板焊接固定于下节型钢柱正偏差一侧的翼缘板上,通过在L(a)型钢柱临时固定立面图(b)型钢柱临时固定剖面图第5页共11页第4页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共11页形钢板与翼缘板间打入三角形钢楔来带动扭转、移动型钢柱,直至各个方向的轴线位置均符合要求,如图5.2.5-1所示。图5.2.5-1型钢柱轴线调整示意图2垂直度校正将螺杆式顶拉精调器两端分别点焊固定于上下节型钢柱翼缘板上,根据测量数据,通过调节杆旋转螺杆式顶拉精调器,顶拉调整型钢柱的垂直度,如图5.2.5-2所示。图5.2.5-2型钢柱垂直度调整示意图5.2.6钢柱固定型钢柱校正完毕,将四周耳板与连接板点焊固定,再在翼缘板内侧焊接“U”形钢板固定,如图5.2.6所示。固定完毕后,去除接缝处预留的φ6钢筋,并将接缝清理干净。(a)型钢柱垂直度调整立面示意图(b)型钢柱垂直度调整平面示意图(a)型钢柱轴线调整立面示意图(b)型钢柱轴线调整平面示意图第6页共11页第5页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共11页图5.2.6型钢柱固定示意图5.2.7钢柱焊接型钢柱接头采用CO2气体保护焊进行焊接,焊接前,应在接头处内侧设置焊接衬板,焊接时...
