详细汽车底盘构造(结构图)VIP免费

详细汽车底盘构造(结构图)_第1页
1/3
详细汽车底盘构造(结构图)_第2页
2/3
详细汽车底盘构造(结构图)_第3页
3/3

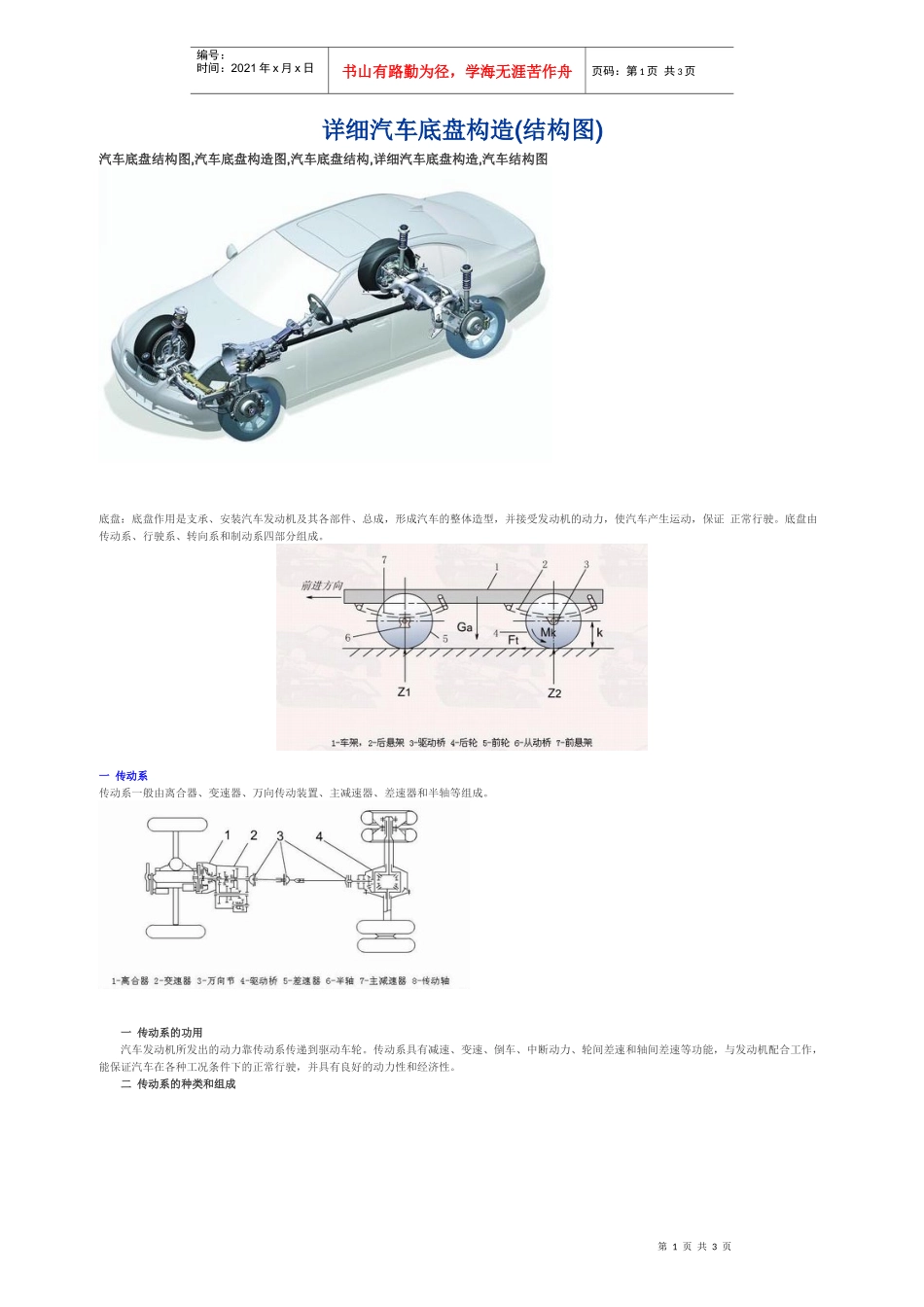

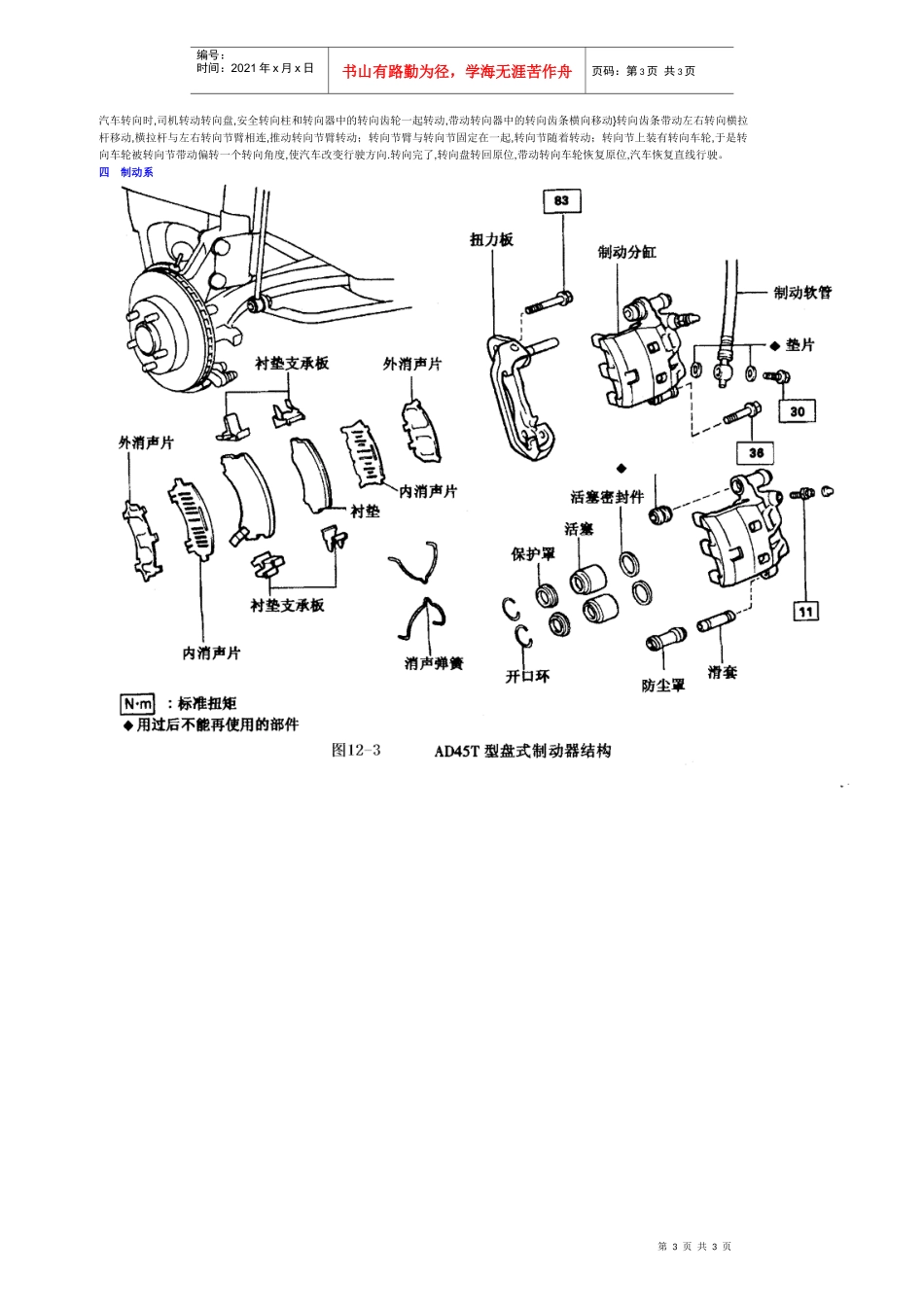

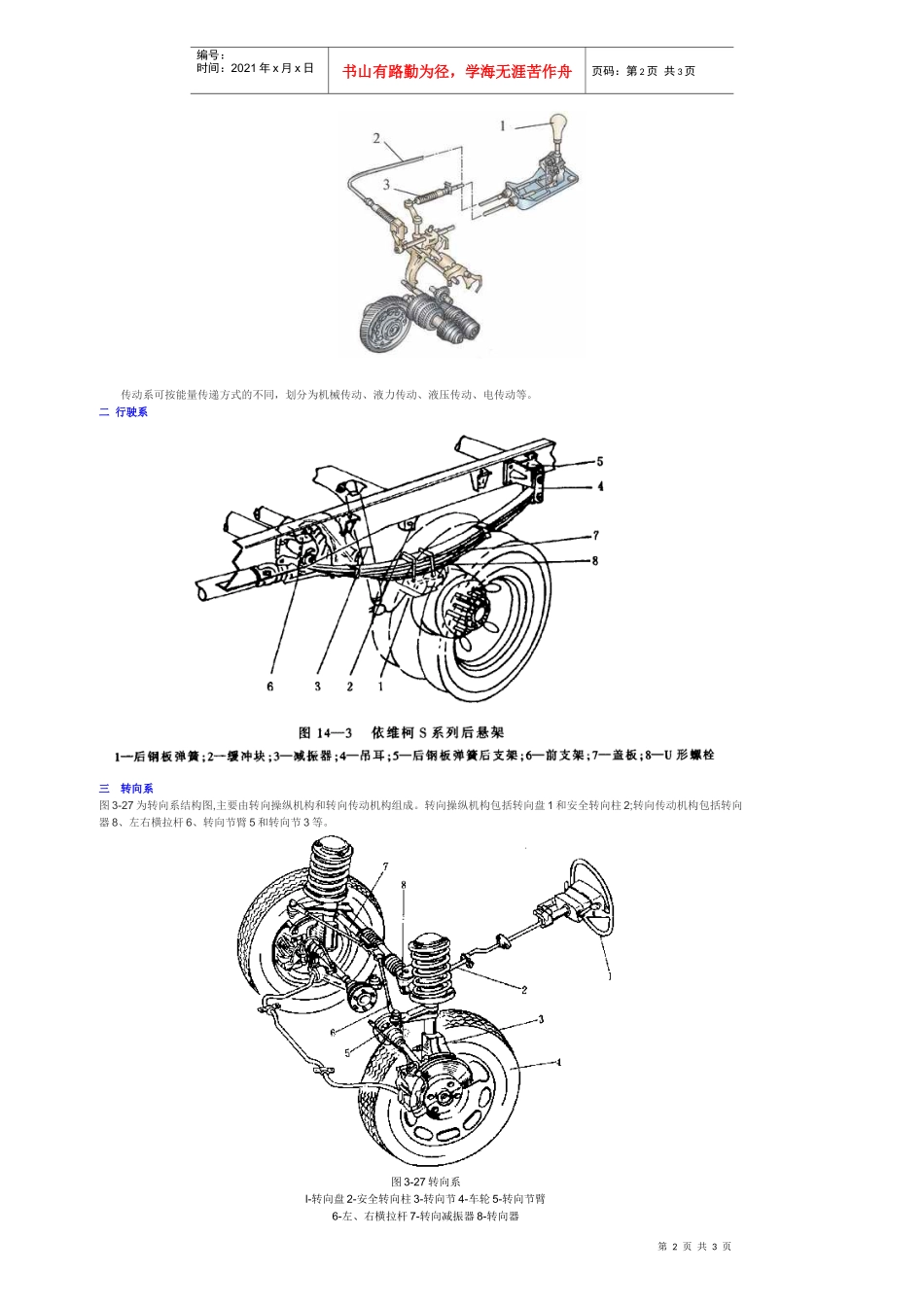

第1页共3页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共3页详细汽车底盘构造(结构图)汽车底盘结构图,汽车底盘构造图,汽车底盘结构,详细汽车底盘构造,汽车结构图底盘:底盘作用是支承、安装汽车发动机及其各部件、总成,形成汽车的整体造型,并接受发动机的动力,使汽车产生运动,保证正常行驶。底盘由传动系、行驶系、转向系和制动系四部分组成。一传动系传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。一传动系的功用汽车发动机所发出的动力靠传动系传递到驱动车轮。传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能,与发动机配合工作,能保证汽车在各种工况条件下的正常行驶,并具有良好的动力性和经济性。二传动系的种类和组成第2页共3页第1页共3页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共3页传动系可按能量传递方式的不同,划分为机械传动、液力传动、液压传动、电传动等。二行驶系三转向系图3-27为转向系结构图,主要由转向操纵机构和转向传动机构组成。转向操纵机构包括转向盘1和安全转向柱2;转向传动机构包括转向器8、左右横拉杆6、转向节臂5和转向节3等。图3-27转向系l-转向盘2-安全转向柱3-转向节4-车轮5-转向节臂6-左、右横拉杆7-转向减振器8-转向器第3页共3页第2页共3页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共3页汽车转向时,司机转动转向盘,安全转向柱和转向器中的转向齿轮一起转动,带动转向器中的转向齿条横向移动}转向齿条带动左右转向横拉杆移动,横拉杆与左右转向节臂相连,推动转向节臂转动;转向节臂与转向节固定在一起,转向节随着转动;转向节上装有转向车轮,于是转向车轮被转向节带动偏转一个转向角度,使汽车改变行驶方向.转向完了,转向盘转回原位,带动转向车轮恢复原位,汽车恢复直线行驶。四制动系
