第四节控制系统的干扰课件VIP免费

第四节控制系统的干扰课件_第1页
1/26
第四节控制系统的干扰课件_第2页
2/26
第四节控制系统的干扰课件_第3页
3/26

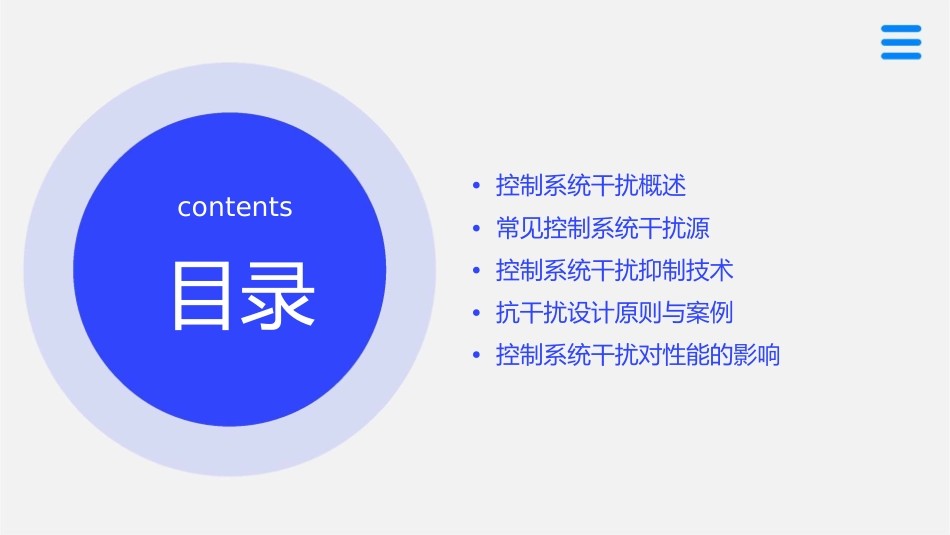

第四控制系的干件•控制系统干扰概述contents•常见控制系统干扰源•控制系统干扰抑制技术•抗干扰设计原则与案例•控制系统干扰对性能的影响目录定义与分类定义控制系统干扰是指在控制系统中对控制性能产生不利影响的外部或内部因素。分类根据干扰的性质和来源,可以分为内部干扰和外部干扰两类。内部干扰主要来自系统内部元件的参数变化、电源波动等,而外部干扰则来自于环境因素,如温度、湿度、压力、电磁噪声等。干扰来源与影响干扰来源控制系统中的干扰可能来源于各种因素,如电源波动、机械振动、环境温度和湿度的变化等。这些干扰源可能对控制系统的稳定性、精度和可靠性产生负面影响。影响干扰可能导致控制系统输出不稳定、产生误差甚至失控,从而影响生产过程的安全和产品质量。因此,对干扰进行抑制和控制是保证控制系统性能的重要措施。干扰抑制的重要性保证控制精度保护设备安全通过抑制干扰,可以减小控制系统输出的误差,提高控制精度,保证生产过程的稳定性和产品质量。对干扰进行抑制可以防止控制系统中的设备过载或超速,从而保护设备安全,延长设备使用寿命。提高系统可靠性提高经济效益有效的干扰抑制可以提高控制系统的可靠性和稳定性,减少故障发生的概率,降低维护成本。稳定的控制系统可以提高生产效率,降低能耗和原材料消耗,从而提高经济效益。电源干扰总结词电源干扰是控制系统中最常见的干扰之一,主要由于电源波动、电压突降或浪涌等原因引起。详细描述电源干扰可能导致控制系统运行不稳定,影响测量和控制精度,严重时甚至可能损坏系统硬件。为了减小电源干扰的影响,通常采取隔离电源、使用滤波器、稳压器等措施。信号线干扰总结词信号线干扰主要由于信号线受到电磁场影响,导致信号传输过程中出现噪声或失真。详细描述为了减小信号线干扰,可以采用屏蔽电缆、双绞线、差分信号传输等技术手段,同时对信号线进行良好的接地处理。接地干扰总结词接地干扰是由于接地不良或接地方式不正确导致的干扰,可能对控制系统产生严重影响。详细描述为了减小接地干扰,需要确保接地系统稳定可靠,采用正确的接地方式,如单点接地、多点接地等。同时,可以采取隔离措施,将不同接地系统进行隔离,以减小相互之间的干扰。空间辐射干扰总结词详细描述空间辐射干扰主要由于周围电磁场对控制系统产生的影响,如无线电波、雷电等。为了减小空间辐射干扰,可以采取屏蔽措施,如使用金属外壳对控制系统进行屏蔽,同时对关键部件进行电磁屏蔽处理。此外,合理布线、远离干扰源等措施也可以减小空间辐射干扰的影响。VS隔离技术010203隔离变压器光电隔离器继电器隔离通过使用隔离变压器,将干扰源与系统隔离,从而减小电磁干扰对系统的影响。利用光电效应,将电信号转换为光信号,再通过光导纤维传输,实现电信号的隔离。通过使用继电器将输入和输出电路隔离,以减小噪声和干扰的影响。滤波技术低通滤波器高通滤波器带阻滤波器允许低频信号通过,抑制高频干扰信号,从而减小电磁干扰对系统的影响。允许高频信号通过,抑制低频干扰信号,适用于消除低频噪声和工频干扰。阻止特定频段的信号通过,常用于消除特定频率的干扰信号。屏蔽技术静电屏蔽电磁屏蔽利用导电材料将电磁场包围起来,减小电磁场对系统的影响。利用导电材料将电磁场包围起来,同时起到静电屏蔽和磁屏蔽的作用。磁屏蔽利用高导磁材料将磁场包围起来,减小磁场对系统的影响。接地技术防雷接地将避雷针、避雷带等接地,以将雷电引入地下,防止雷电对设备和人身安全造成危害。安全接地将设备的外壳接地,以减小漏电和静电对人体的影响。工作接地将设备的工作电路接地,以减小电磁干扰对设备的影响。设计原则抑制干扰源通过合理的设计,降低或消除干扰源产生的电磁干扰。切断传播途径采取有效的措施,如屏蔽、滤波、接地等,切断或削弱电磁干扰的传播途径。提高系统抗干扰能力通过选用具有较强抗干扰能力的元件和设备,以及优化系统设计,提高整个系统的抗干扰能力。案例分析一:电源抗干扰设计电源滤波器隔离变压器电源线捆扎在电源线中加入低通滤波器,滤除高频噪声。使用隔离变压器将强电和弱电隔离,减小共...
