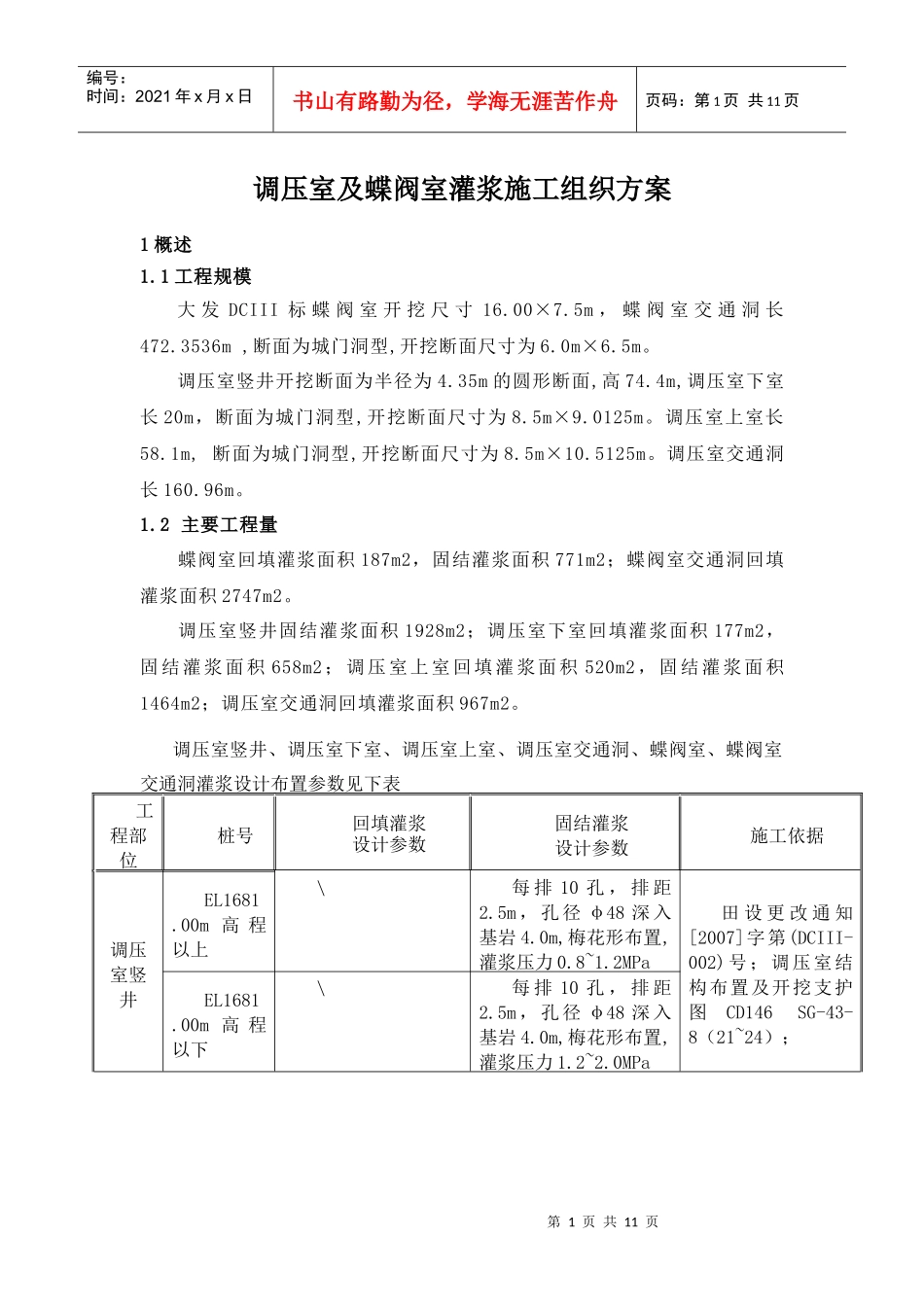

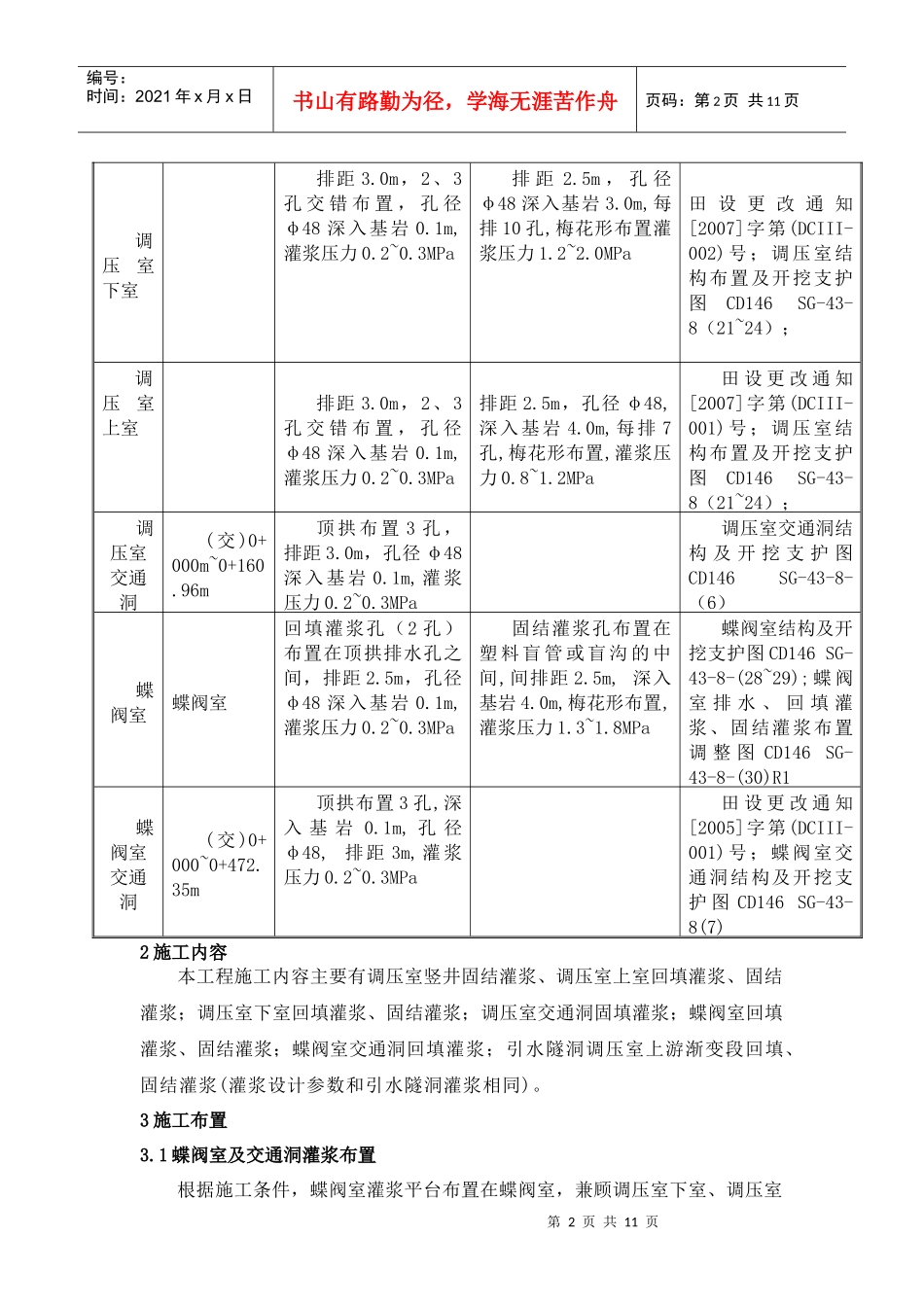

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页调压室及蝶阀室灌浆施工组织方案1概述1.1工程规模大发DCIII标蝶阀室开挖尺寸16.00×7.5m，蝶阀室交通洞长472.3536m,断面为城门洞型,开挖断面尺寸为6.0m×6.5m。调压室竖井开挖断面为半径为4.35m的圆形断面,高74.4m,调压室下室长20m，断面为城门洞型,开挖断面尺寸为8.5m×9.0125m。调压室上室长58.1m,断面为城门洞型,开挖断面尺寸为8.5m×10.5125m。调压室交通洞长160.96m。1.2主要工程量蝶阀室回填灌浆面积187m2，固结灌浆面积771m2；蝶阀室交通洞回填灌浆面积2747m2。调压室竖井固结灌浆面积1928m2；调压室下室回填灌浆面积177m2，固结灌浆面积658m2；调压室上室回填灌浆面积520m2，固结灌浆面积1464m2；调压室交通洞回填灌浆面积967m2。调压室竖井、调压室下室、调压室上室、调压室交通洞、蝶阀室、蝶阀室交通洞灌浆设计布置参数见下表工程部位桩号回填灌浆设计参数固结灌浆设计参数施工依据调压室竖井EL1681.00m高程以上\每排10孔，排距2.5m，孔径φ48深入基岩4.0m,梅花形布置,灌浆压力0.8~1.2MPa田设更改通知[2007]字第(DCIII-002)号；调压室结构布置及开挖支护图CD146SG-43-8（21~24）；EL1681.00m高程以下\每排10孔，排距2.5m，孔径φ48深入基岩4.0m,梅花形布置,灌浆压力1.2~2.0MPa第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页调压室下室排距3.0m，2、3孔交错布置，孔径φ48深入基岩0.1m,灌浆压力0.2~0.3MPa排距2.5m，孔径φ48深入基岩3.0m,每排10孔,梅花形布置灌浆压力1.2~2.0MPa田设更改通知[2007]字第(DCIII-002)号；调压室结构布置及开挖支护图CD146SG-43-8（21~24）；调压室上室排距3.0m，2、3孔交错布置，孔径φ48深入基岩0.1m,灌浆压力0.2~0.3MPa排距2.5m，孔径φ48,深入基岩4.0m,每排7孔,梅花形布置,灌浆压力0.8~1.2MPa田设更改通知[2007]字第(DCIII-001)号；调压室结构布置及开挖支护图CD146SG-43-8（21~24）；调压室交通洞(交)0+000m~0+160.96m顶拱布置3孔，排距3.0m，孔径φ48深入基岩0.1m,灌浆压力0.2~0.3MPa调压室交通洞结构及开挖支护图CD146SG-43-8-（6）蝶阀室蝶阀室回填灌浆孔（2孔）布置在顶拱排水孔之间，排距2.5m，孔径φ48深入基岩0.1m,灌浆压力0.2~0.3MPa固结灌浆孔布置在塑料盲管或盲沟的中间,间排距2.5m,深入基岩4.0m,梅花形布置,灌浆压力1.3~1.8MPa蝶阀室结构及开挖支护图CD146SG-43-8-(28~29);蝶阀室排水、回填灌浆、固结灌浆布置调整图CD146SG-43-8-(30)R1蝶阀室交通洞(交)0+000~0+472.35m顶拱布置3孔,深入基岩0.1m,孔径φ48,排距3m,灌浆压力0.2~0.3MPa田设更改通知[2005]字第(DCIII-001)号；蝶阀室交通洞结构及开挖支护图CD146SG-43-8(7)2施工内容本工程施工内容主要有调压室竖井固结灌浆、调压室上室回填灌浆、固结灌浆；调压室下室回填灌浆、固结灌浆；调压室交通洞固填灌浆；蝶阀室回填灌浆、固结灌浆；蝶阀室交通洞回填灌浆；引水隧洞调压室上游渐变段回填、固结灌浆(灌浆设计参数和引水隧洞灌浆相同)。3施工布置3.1蝶阀室及交通洞灌浆布置根据施工条件，蝶阀室灌浆平台布置在蝶阀室，兼顾调压室下室、调压室第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页竖井EL1681m以下、引水隧洞调压室上游渐变段灌浆。蝶阀室交通洞回填灌浆平台布置在蝶阀室交通洞洞口，供水系统：蝶阀室供水系统从布置在调压室至5#支洞路上的蓄水池引管。供风系统：采用布置在蝶阀室、调压室的空压机供风或移动空压机供风。制浆系统：在蝶阀室内（或蝶阀室交通洞洞口）建立临时制浆站，用200L低速搅拌桶直接制浆。供电系统：利用蝶阀室原有线路。材料供应：用斯太尔自卸汽车从山下备用水泥库直接倒运水泥至施工面。3.2调压室灌浆布置调压室灌浆工程作业面设在调压室上室，兼顾调压井EL1681m以上灌浆施工。调压室交通洞灌浆作业面面设在调压室交通洞洞口。供水系统：由5#支洞上游侧EL1730高程蓄水池引管作业面。供风系统：采用2台3.5m3移动式空压机供风。制浆系统：在调压室...
