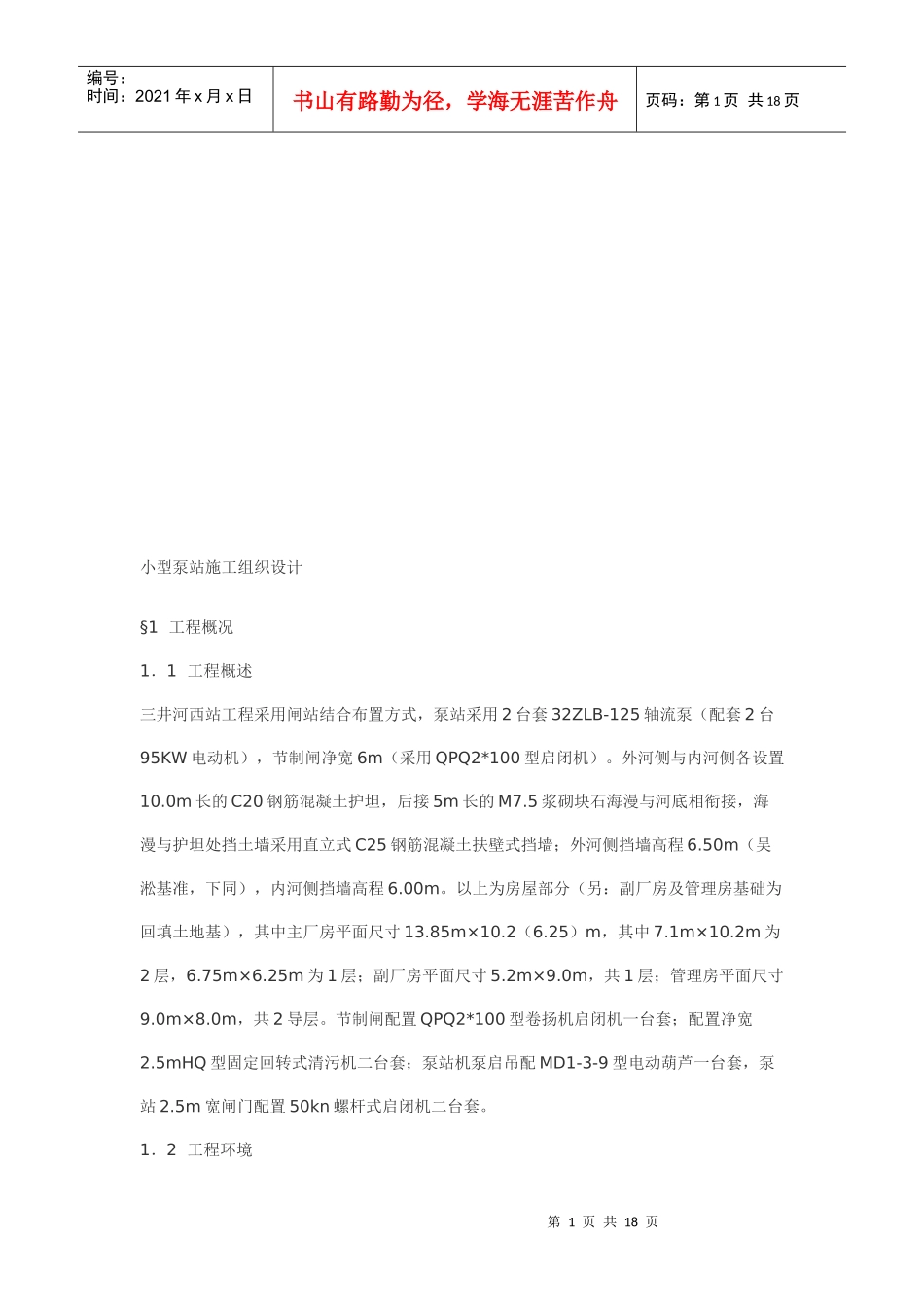

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页小型泵站施工组织设计§1工程概况1．1工程概述三井河西站工程采用闸站结合布置方式，泵站采用2台套32ZLB-125轴流泵（配套2台95KW电动机），节制闸净宽6m（采用QPQ2*100型启闭机）。外河侧与内河侧各设置10.0m长的C20钢筋混凝土护坦，后接5m长的M7.5浆砌块石海漫与河底相衔接，海漫与护坦处挡土墙采用直立式C25钢筋混凝土扶壁式挡墙；外河侧挡墙高程6.50m（吴淞基准，下同），内河侧挡墙高程6.00m。以上为房屋部分（另：副厂房及管理房基础为回填土地基），其中主厂房平面尺寸13.85m×10.2（6.25）m，其中7.1m×10.2m为2层，6.75m×6.25m为1层；副厂房平面尺寸5.2m×9.0m，共1层；管理房平面尺寸9.0m×8.0m，共2导层。节制闸配置QPQ2*100型卷扬机启闭机一台套；配置净宽2.5mHQ型固定回转式清污机二台套；泵站机泵启吊配MD1-3-9型电动葫芦一台套，泵站2.5m宽闸门配置50kn螺杆式启闭机二台套。1．2工程环境第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页略§2施工总平面布置略§3主要项目施工方法3．1测量与放样（1）复核工程师提供的测量控制点。在收到工程师提供的三等施工控制网中的控制点座标及水准点高程资料后，即会同工程师代表实地核查该控制点的位置，并进行复核。（2）布置平面和高程控制网，根据工程师提供的经复核无误的控制点按规范要求设计和布设施工平面控制系统和高程控制系统，并绘制成图连同测量及计算成果报工程师审核，该控制网必须是整个枢纽工程控制网的一部分。亦即是整个枢纽工程控制网的加密。平面控制点及水准点均按规范及技术要求设置和保护。（3）测量仪器：经纬仪1台，水准仪2台。（4）由测量技术人员负责整个工程的测量技术工作，其余测量人员均是持证上岗，即是受过训练、有经验、有技能的人员承担测量工作。3．2围堰工程1．水文资料本工程施工时段在2月至7月份，水下部分施工在2月5月份，根据本地区往年同时期的降雨量与河水位，在5月份以前水位在吴淞高程4m以下。2．围堰的设计标准围堰的设计标准为：围堰堰顶高程施工至吴淞高程4.5m。内外河侧围堰设计成施工便道，以便人员机械的行走。3．围堰的设计依据实际地形与河水位，在闸站内外河翼墙的外侧采用粘土坝围堰，外河侧驳岸采用双排圆木桩围堰。粘土坝围堰上顶宽4m，双面边坡1：1，围堰高约3.5m，堰顶铺筑15cm第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页碎石垫层。围堰施工采用1m3挖掘机挖土5t自卸汽车运土，75kw推土机推土碾压成坝，围堰土方采用北岸沿河堤土方。外河侧驳岸围堰顺驳岸纵向沿河填筑，围堰长115m，宽度2m，内排圆木桩距离驳岸底板1.5m。内外排圆木桩长6m，直径16cm，间距50cm，内外用φ8钢筋拉结。圆木桩采用1m3挖掘机在河堤上打，人工在装有木桩的船上配合扶持木桩。然后人工将竹排编制在木桩内侧，接着将草袋灌满黄土叠入竹排内侧，草袋叠置宽度80cm，最后在两排草苞围堰中间填入黄土。围堰主要工程量见下表：分项名称开挖（m3）粘土填筑（m3）打拔圆木桩（m3）外河侧围堰900900内河侧围堰600600外河侧驳岸9001004．围堰的拆除内外侧粘土坝围堰拆除采用1m3挖掘机直接开挖，土方采5t自卸汽车运弃土指定地点。双排圆木桩围堰木桩1m3抓斗式挖泥船拔，土土方也采用1m3抓斗式挖泥船挖，40t运泥船将土运至指定卸泥地点。。3．3施工排水系统本节包括了在施工期间各种水源的排除设施和布置，如地下水、渗流水、地表径流水及雨水等排除。（1）基坑排水本工程基坑排水有雨水、渗透水和施工弃水等经常性排水。选用2台4＂潜水泵，分别布置于内外河的粘土坝围堰上。（2）地表水、雨水的排除拟在基坑四周坡顶开挖截水沟，修筑土堤，防止地面水流入坑内，其截水沟的引流方向则根据整个施工场地排水系统综合考虑。截水沟采用浆彻石明沟，沟的断面尺寸为第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页40×40cm，长60m。（3）地下水降排根据岩土工...
