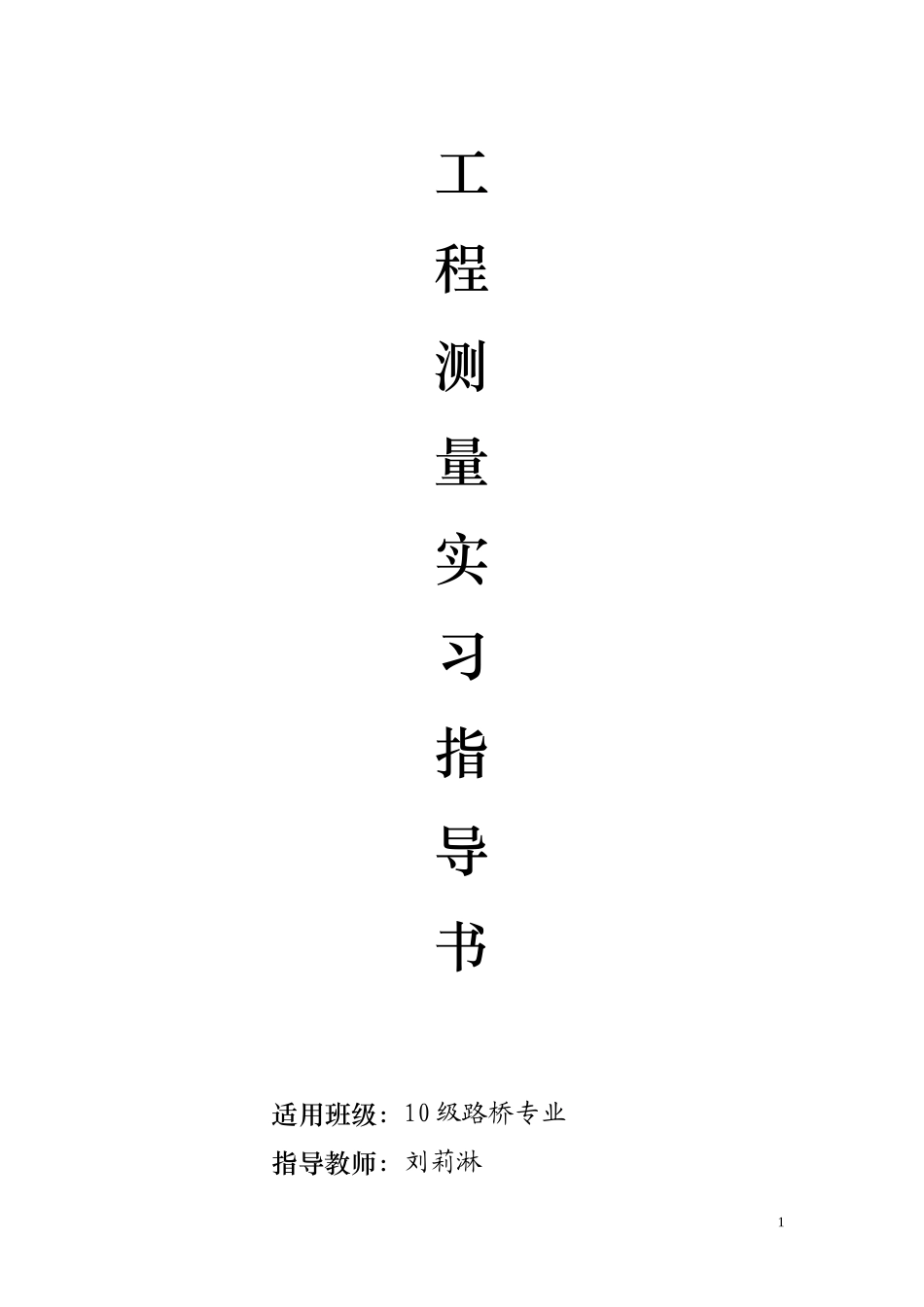

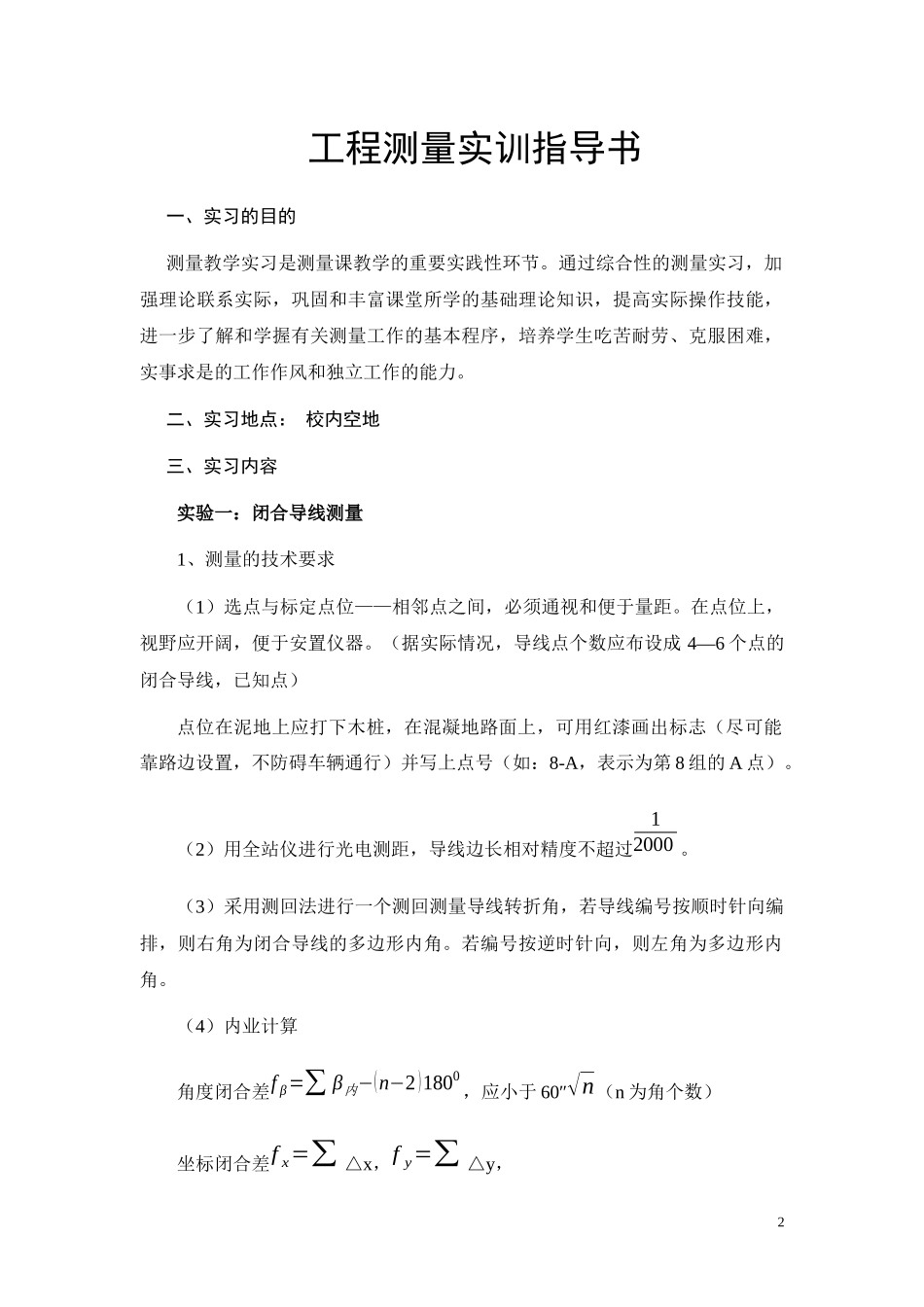

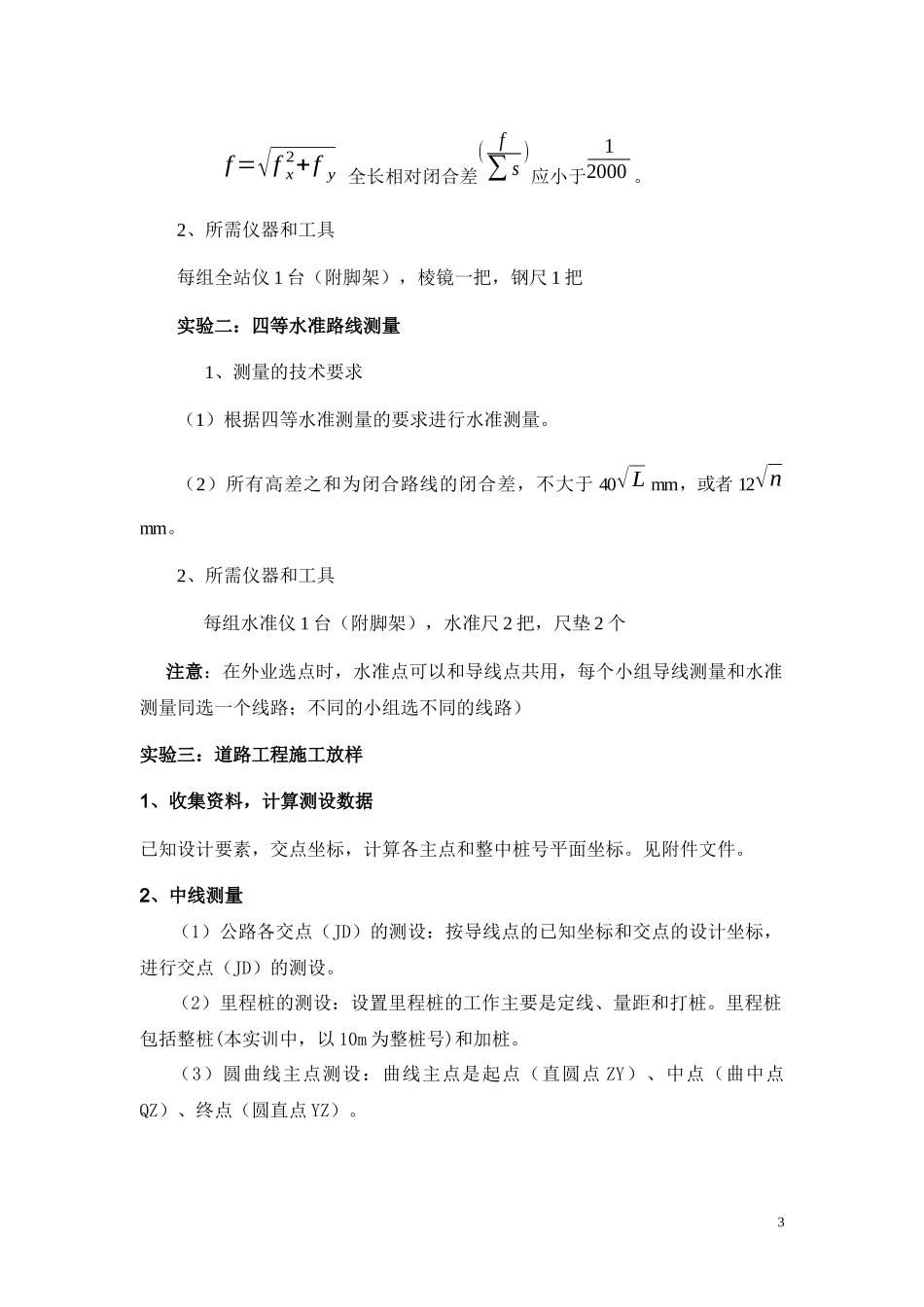

工程测量实习指导书适用班级：10级路桥专业指导教师：刘莉淋1工程测量实训指导书一、实习的目的测量教学实习是测量课教学的重要实践性环节。通过综合性的测量实习，加强理论联系实际，巩固和丰富课堂所学的基础理论知识，提高实际操作技能，进一步了解和学握有关测量工作的基本程序，培养学生吃苦耐劳、克服困难，实事求是的工作作风和独立工作的能力。二、实习地点：校内空地三、实习内容实验一：闭合导线测量1、测量的技术要求（1）选点与标定点位——相邻点之间，必须通视和便于量距。在点位上，视野应开阔，便于安置仪器。（据实际情况，导线点个数应布设成4—6个点的闭合导线，已知点）点位在泥地上应打下木桩，在混凝地路面上，可用红漆画出标志（尽可能靠路边设置，不防碍车辆通行）并写上点号（如：8-A，表示为第8组的A点）。（2）用全站仪进行光电测距，导线边长相对精度不超过12000。（3）采用测回法进行一个测回测量导线转折角，若导线编号按顺时针向编排，则右角为闭合导线的多边形内角。若编号按逆时针向，则左角为多边形内角。（4）内业计算角度闭合差fβ=∑β内−(n−2)1800，应小于60″√n（n为角个数）坐标闭合差fx=∑△x，fy=∑△y，2f=√fx2+fy全长相对闭合差(f∑s)应小于12000。2、所需仪器和工具每组全站仪1台（附脚架），棱镜一把，钢尺1把实验二：四等水准路线测量1、测量的技术要求（1）根据四等水准测量的要求进行水准测量。（2）所有高差之和为闭合路线的闭合差，不大于40√Lmm，或者12√nmm。2、所需仪器和工具每组水准仪1台（附脚架），水准尺2把，尺垫2个注意：在外业选点时，水准点可以和导线点共用，每个小组导线测量和水准测量同选一个线路；不同的小组选不同的线路）实验三：道路工程施工放样1、收集资料，计算测设数据已知设计要素，交点坐标，计算各主点和整中桩号平面坐标。见附件文件。2、中线测量（1）公路各交点（JD）的测设：按导线点的已知坐标和交点的设计坐标，进行交点（JD）的测设。（2）里程桩的测设：设置里程桩的工作主要是定线、量距和打桩。里程桩包括整桩(本实训中，以10m为整桩号)和加桩。（3）圆曲线主点测设：曲线主点是起点（直圆点ZY）、中点（曲中点QZ）、终点（圆直点YZ）。3切线长T=RtanΔ2曲线长L=R⋅Δ⋅π180∘外矢距E=R⋅SecΔ2−R=R(SecΔ2−1)切曲差J=2T−L3、中线基中平测量在定好中桩的路线上基平测量，在路线的附近的水准点，按照附合水准路线的方式，准确测得各水准点高程。利用经过校核的附合水准路线上个水准点准确测得道路各中桩的高程。绘制路线纵断面图（纵向比例1:500，横向比例1:50）。4、横断面测量在已放样出中线的道路上，利用花杆、皮尺等工具测量横断面，在曲线段需用全站仪准确确定横断面大致走向或者与道路中线的夹角，准确测其横断面并绘制出横断面图（道路宽度20m，横向比例尺1:500，纵向比例尺1:50）。四、实习时间安排与要求时间安排：实训名称教学内容教学天数实训准备实习动员大会、借领仪器0.5踏勘选点踏勘、选点、埋石、布设控制网。0.54项目一：建立测区控制网1.平面控制导线测量、内业计算。32.高程控制四等水准观测、内业计算2项目二：道路施工放样1.计算主点方位角和边长12.中桩放样33.剖面图的测绘3项目三：模拟考核1.技能操作考核1合计14天要求：1.本次实训采取分组制，每一实训小组指定组长一人，负责该组的管理和协调工作2.每组同学应独立完成测量实习报告书一份，不准抄袭，出现雷同判零分，重作。四、小组上交成果1、四等水准测量原始记录。2、四等水准测量成果整理表格。3、水平角测量记录表格。4、边长记录表格。5、导线计算成果表。6、控制网略图。7、施工放样测设数据原始计算。8、施工放样测量记录表五、个人实训报告撰写内容参考（一）实习的目的（二）实习内容（三）实习的组织准备及仪器工具5（四）实习的技术要求（五）实习的过程（六）实习的数据处理（七）实习的心得体会六、实习考核与平分1、出勤率——按时出工和收工，不得无故缺席，或迟到、早退。2、测量认真，能思考问题，主动肯干，不懒散。3、请假超过两天者（包括事假病假）实习无成绩。4、评分依据—...
