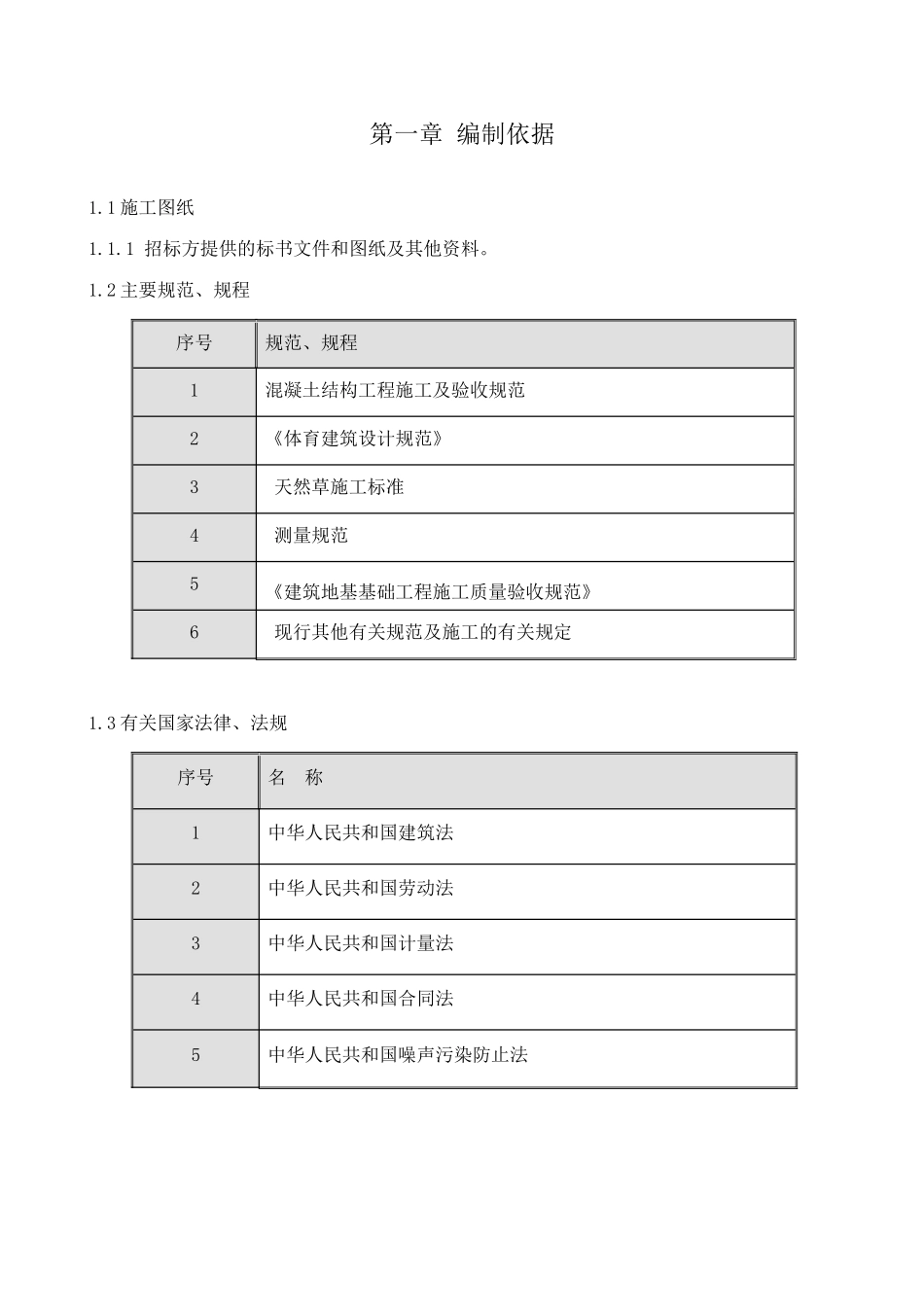

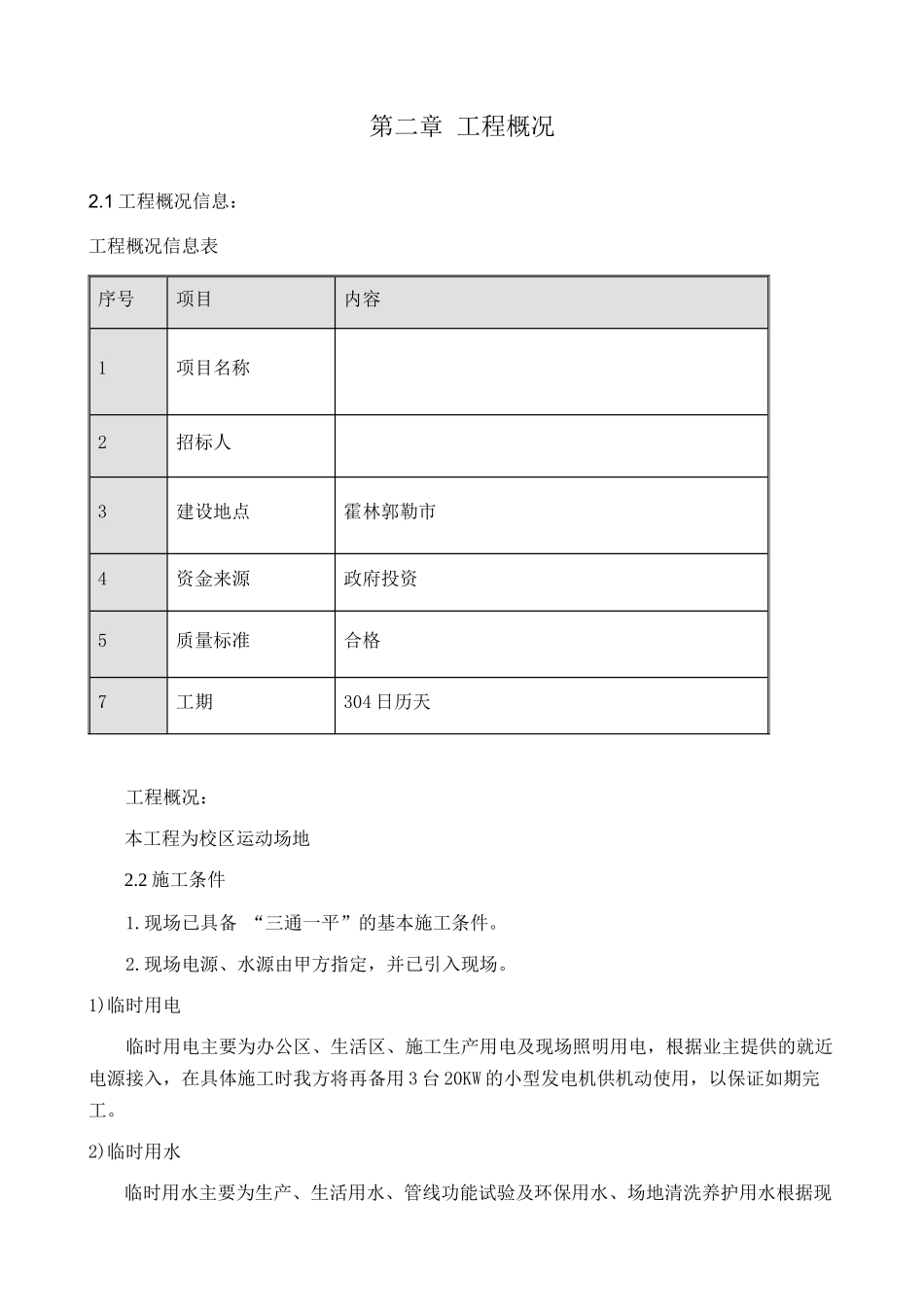

第一章编制依据1.1施工图纸1.1.1招标方提供的标书文件和图纸及其他资料。1.2主要规范、规程序号规范、规程1混凝土结构工程施工及验收规范2《体育建筑设计规范》3天然草施工标准4测量规范5《建筑地基基础工程施工质量验收规范》6现行其他有关规范及施工的有关规定1.3有关国家法律、法规序号名称1中华人民共和国建筑法2中华人民共和国劳动法3中华人民共和国计量法4中华人民共和国合同法5中华人民共和国噪声污染防止法第二章工程概况2.1工程概况信息：工程概况信息表序号项目内容1项目名称2招标人3建设地点霍林郭勒市4资金来源政府投资5质量标准合格7工期304日历天工程概况：本工程为校区运动场地2.2施工条件1.现场已具备“三通一平”的基本施工条件。2.现场电源、水源由甲方指定，并已引入现场。1)临时用电临时用电主要为办公区、生活区、施工生产用电及现场照明用电，根据业主提供的就近电源接入，在具体施工时我方将再备用3台20KW的小型发电机供机动使用，以保证如期完工。2)临时用水临时用水主要为生产、生活用水、管线功能试验及环保用水、场地清洗养护用水根据现场实际情况，选用Φ75㎜供水管线，水源由业主提供的水源引入。场地具备施工条件。第三章主要施工方案3.1测量方线方案1.先根据甲方给出的基准桩位进行现场控制桩的引测和定位放线。2.本工程平面布置变化较多，施工测量较为复杂，应充分考虑长度、尺寸变化等的影响，减少累积误差。3.施工准备1)测量器具准备：J2级经纬仪4架，DS3水准仪4架，2.5kg线锤8颗，50M钢卷尺8把，5M钢卷尺8把，塔尺6把，其他如对讲机6副，钢丝线、尼龙线。2)人员配备：为保证测量精度，设专职测量技术人员5名，做到定人定机定路线（沉降观测还应做到定时间），另配备辅助工8名。3)对前期基准点的接受与校核：接受建设单位或桩基施工单位提供的现场基准点和水准点，建立现场测量控制网，对现有基准点与水准点进行必要的复核。4.标高控制：标高控制首先是水准基点的控制，根据本工程特点，水准基点在场地东、西两侧各设一个，打设钢管及浇筑混凝土，形成一个水准基点控制网，每次引测测量时进行水准基点复测。5.场地定位：依据甲方提供坐标点及施工图纸，利用经纬仪将场地尺寸放射到场地上，并洒上白线。利用经纬仪在场地四角布设桩点，在土方施工时将桩点引到场地外侧，以便随时对场地尺寸进行核实。6.测量精度保证措施1)设立专职测量人员，专职测量器具，做到定人定机定路线定时间。2)对经纬仪、水准仪、钢卷尺等测量仪器在使用前进行鉴定认可，对经纬仪、水准仪还应及时周检。3)经纬仪、水准仪、钢卷尺等测量器具由专职测量员保管保养，每次用后进行擦洗或上油等保养工作，其他人员不得操作此类测量器具，在雨天进行测量尚应对水准仪、经纬仪采取蔽雨措施。4)当露天测量时，应尽量避开五级风以上的天气。5)采用正确的测量方法，如水准测控时，尽量将水准仪放在中间位置，减少可能存在的仪器误差3.2基础施工工艺：3.2.1土方开挖及碾压：1.开挖土方前应探明场地地下管线情况，杜绝野蛮施工。根据设计高程及现场情况对场地进行开挖。2.开槽完成后应对场地进行压实。3.在施工素土夯实时，应注意留出预埋雨水管和电源信号井处的部位不夯实，以免给管沟挖土增加工作量。4.基土压实标准以重型击实试验为准分层测定，每层压实度均应符合规范要求。施工期间应保持场地始终处于良好的排水状态，并挖临时集水坑，以保证施工场地不积水和不受冲刷损坏，临时排水设施要求与永久性设施相结合，同时注意不得影响环境和其它设施。5.开挖同时掌握开挖深度，严禁超挖，并定出标高及坡度，开挖完毕用12T振动压路机碾压，使素土的压实度达到≥95%。如有翻浆现象，必须全部挖除烂泥，用角石回填。严禁超挖，并在施工过程中要随时掌握深度，找好跑道横坡度及水沟的排水坡度。挖除的余泥、侧石用自卸汽车外运。6.碾压时，从低处自高碾压，碾压轮迹重叠20—30cm，用6—8T压路机随压随洒水。采用8—12T中型压路机进行洒水碾压。这一阶段碾压直至不起波浪，表面无轮迹为止。3.2.2连砂石基层施工工艺:1.机具设备：1）机械设备：装载机、推土机、平地机、压路机、水车、自卸...
