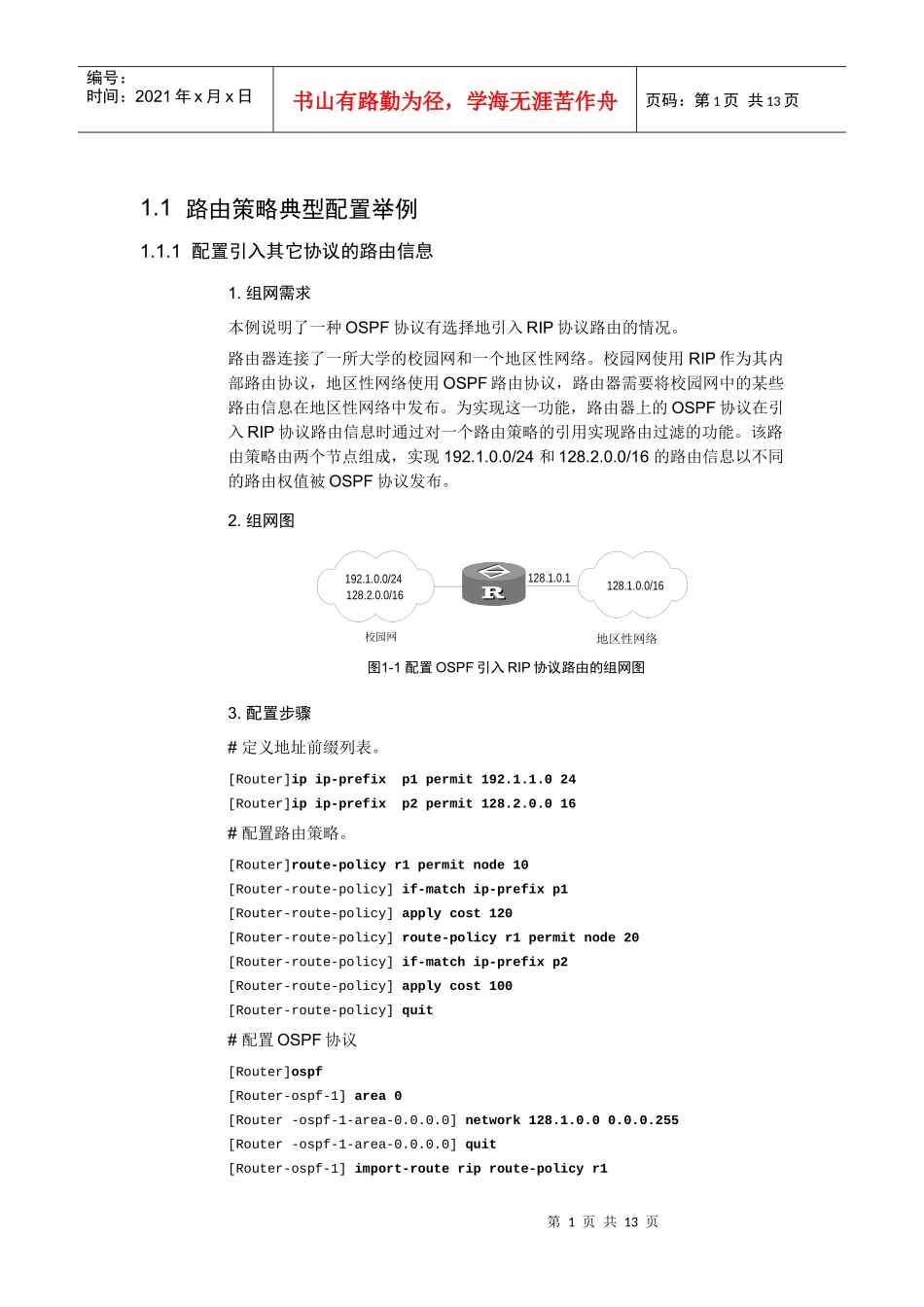

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页1.1路由策略典型配置举例1.1.1配置引入其它协议的路由信息1.组网需求本例说明了一种OSPF协议有选择地引入RIP协议路由的情况。路由器连接了一所大学的校园网和一个地区性网络。校园网使用RIP作为其内部路由协议，地区性网络使用OSPF路由协议，路由器需要将校园网中的某些路由信息在地区性网络中发布。为实现这一功能，路由器上的OSPF协议在引入RIP协议路由信息时通过对一个路由策略的引用实现路由过滤的功能。该路由策略由两个节点组成，实现192.1.0.0/24和128.2.0.0/16的路由信息以不同的路由权值被OSPF协议发布。2.组网图图1-1配置OSPF引入RIP协议路由的组网图3.配置步骤#定义地址前缀列表。[Router]ipip-prefixp1permit192.1.1.024[Router]ipip-prefixp2permit128.2.0.016#配置路由策略。[Router]route-policyr1permitnode10[Router-route-policy]if-matchip-prefixp1[Router-route-policy]applycost120[Router-route-policy]route-policyr1permitnode20[Router-route-policy]if-matchip-prefixp2[Router-route-policy]applycost100[Router-route-policy]quit#配置OSPF协议[Router]ospf[Router-ospf-1]area0[Router-ospf-1-area-0.0.0.0]network128.1.0.00.0.0.255[Router-ospf-1-area-0.0.0.0]quit[Router-ospf-1]import-routeriproute-policyr1校园网地区性网络128.1.0.1128.2.0.0/16192.1.0.0/24128.1.0.0/16第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页[Router-ospf-1]quit[Router]interfaceethernet0/0/0[Router-Ethernet0/0/0]ipaddress128.1.0.1255.255.255.01.1.2配置RIP过滤发布的路由信息1.组网需求本例说明了RIP协议有选择地发布路由信息的情况。路由器连接了校园网A和校园网B，它们都使用RIP作为内部路由协议，路由器仅将校园网A中的192.1.1.0/24和192.1.2.0/24两个网段的路由发布到校园网B中去。为实现这一功能，路由器上的RIP协议使用一条filter-policy命令过滤发布的路由信息，通过对一个地址前缀列表的引用来实现对由路发布路由进行过滤的功能。2.组网图图1-1配置过滤发布路由信息的组网图3.配置步骤#配置地址前缀列表。[Router]ipip-prefixp1permit192.1.1.024[Router]ipip-prefixp1permit192.1.2.024#配置RIP协议。[Router]rip[Router-rip]network192.1.0.0[Router-rip]network202.1.1.0[Router-rip]filter-policyip-prefixp1export1.1.3配置OSPF过滤接收的路由信息1.组网需求RouterA与RouterB通信，链路层封装PPP，都运行OSPF协议。对RouterA上的OSPF路由进程进行配置，引入三条静态路由。通过在RouterB上配置路由过滤规则，使接收到的三条静态路由部分可见，部分被屏蔽掉——20.0.0.0和40.0.0.0网段的路由是可见的，30.0.0.0网段的路由则被屏蔽。校园网A校园网B192.1.0.0202.1.1.0第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页2.组网图图1-1过滤接收的路由信息组网图3.配置步骤(1)配置RouterA#配置接口Serial1/0/0的IP地址，封装PPP协议。[RouterA]interfaceserial1/0/0[RouterA-Serial1/0/0]ipaddress10.0.0.1255.0.0.0[RouterA-Serial1/0/0]link-protocolppp[RouterA-Serial1/0/0]quit#配置三条静态路由。[RouterA]iproute-static20.0.0.132serial1/0/0[RouterA]iproute-static30.0.0.132serial1/0/0[RouterA]iproute-static40.0.0.132serial1/0/0#启动OSPF协议，指定该接口所属区域号。[RouterA]routerid1.1.1.1[RouterA]ospf[RouterA-ospf-1]area0[RouterA-ospf-1-area-0.0.0.0]network10.0.0.00.0.0.255#引入静态路由。[RouterA-ospf-1]import-routestatic(2)配置RouterB#配置接口Serial1/0/0的IP地址，封装PPP协议。[RouterB]interfaceserial1/0/0[RouterB-Serial1/0/0]ipaddress10.0.0.2255.0.0.0[RouterB-Serial1/0/0]link-protocolppp[RouterB-Serial1/0/0]quit#配置访问控制列表。[RouterB]aclnumber2001Serial1/0/010.0.0.1/8Serial1/0/010.0....
