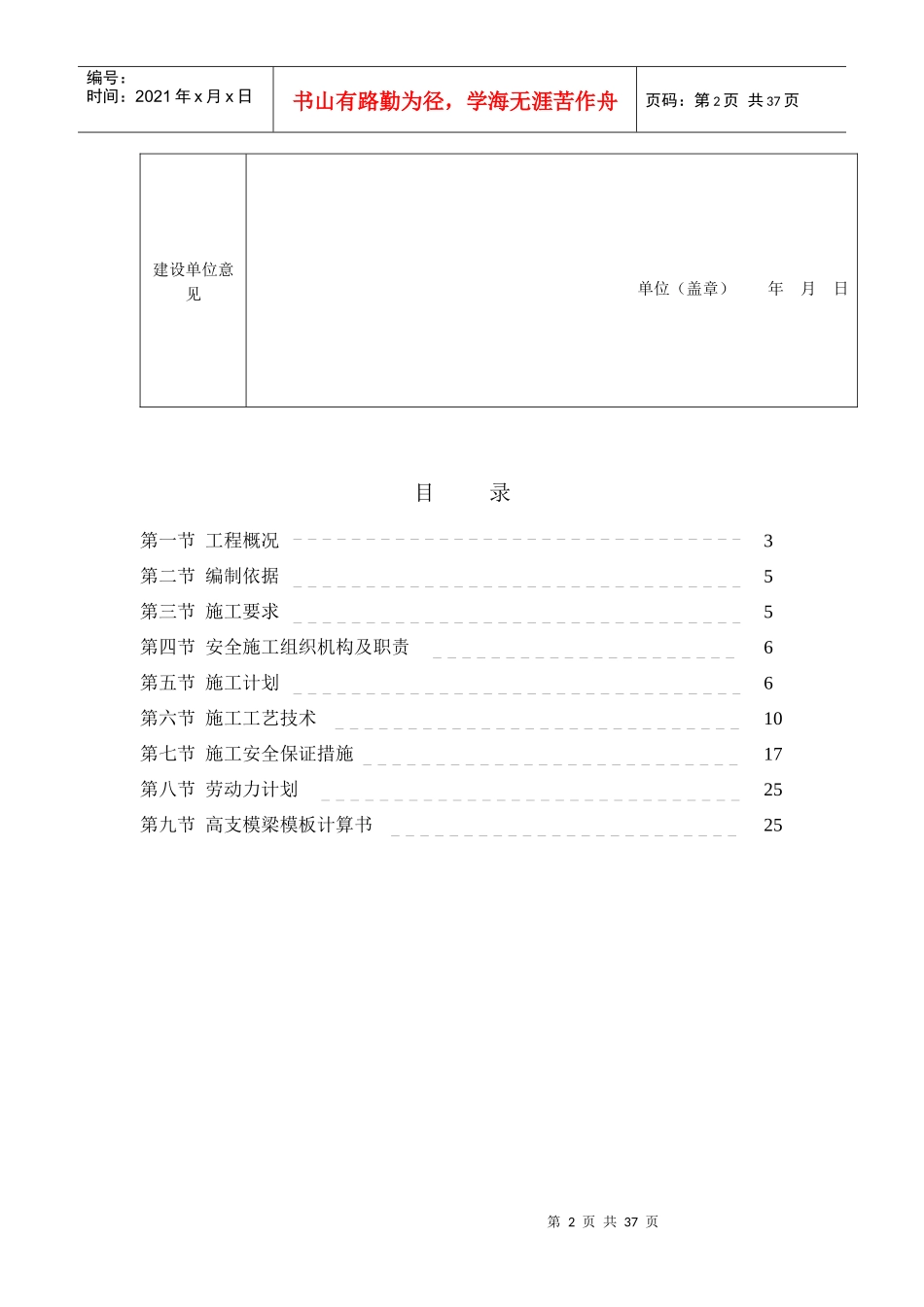

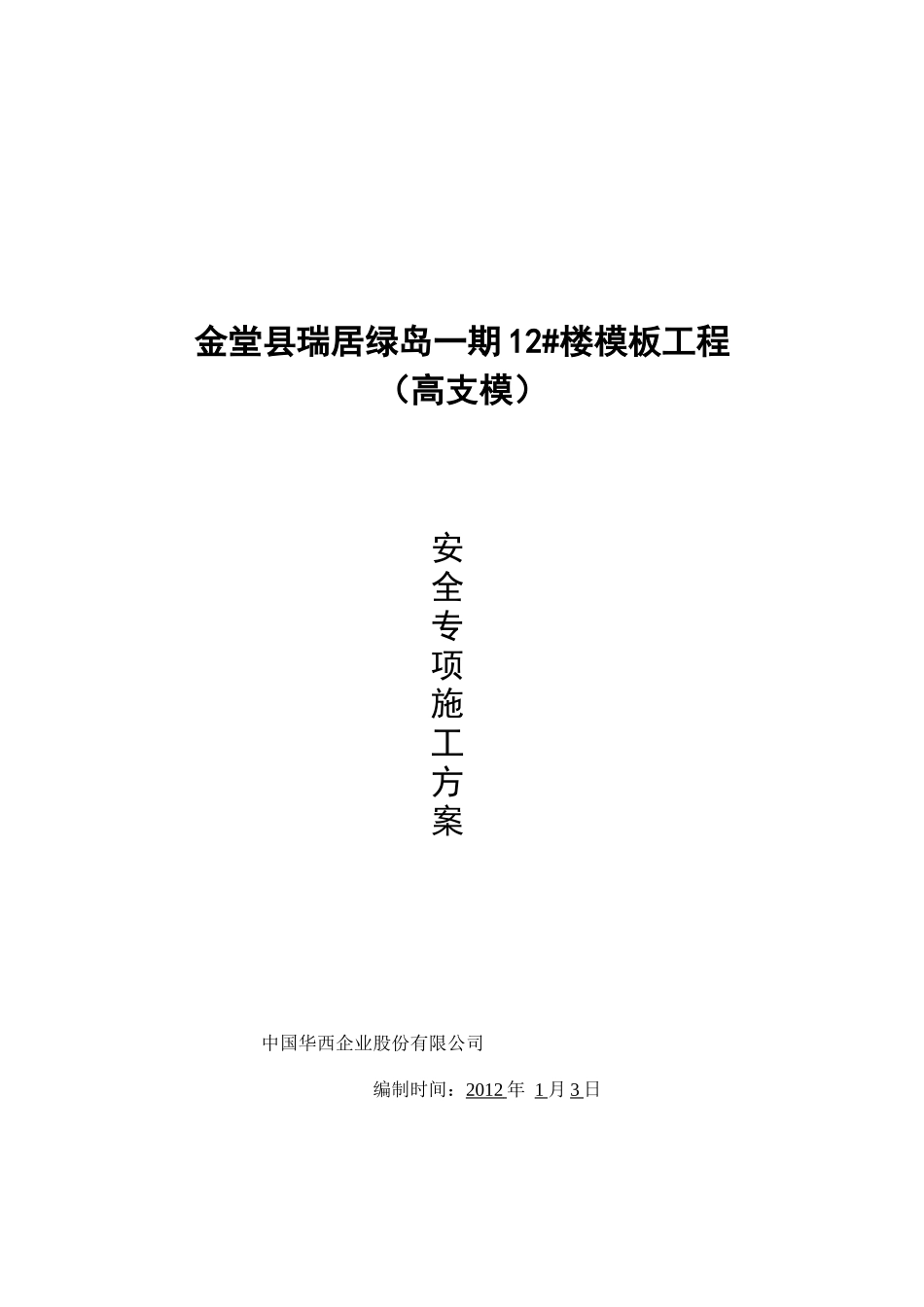

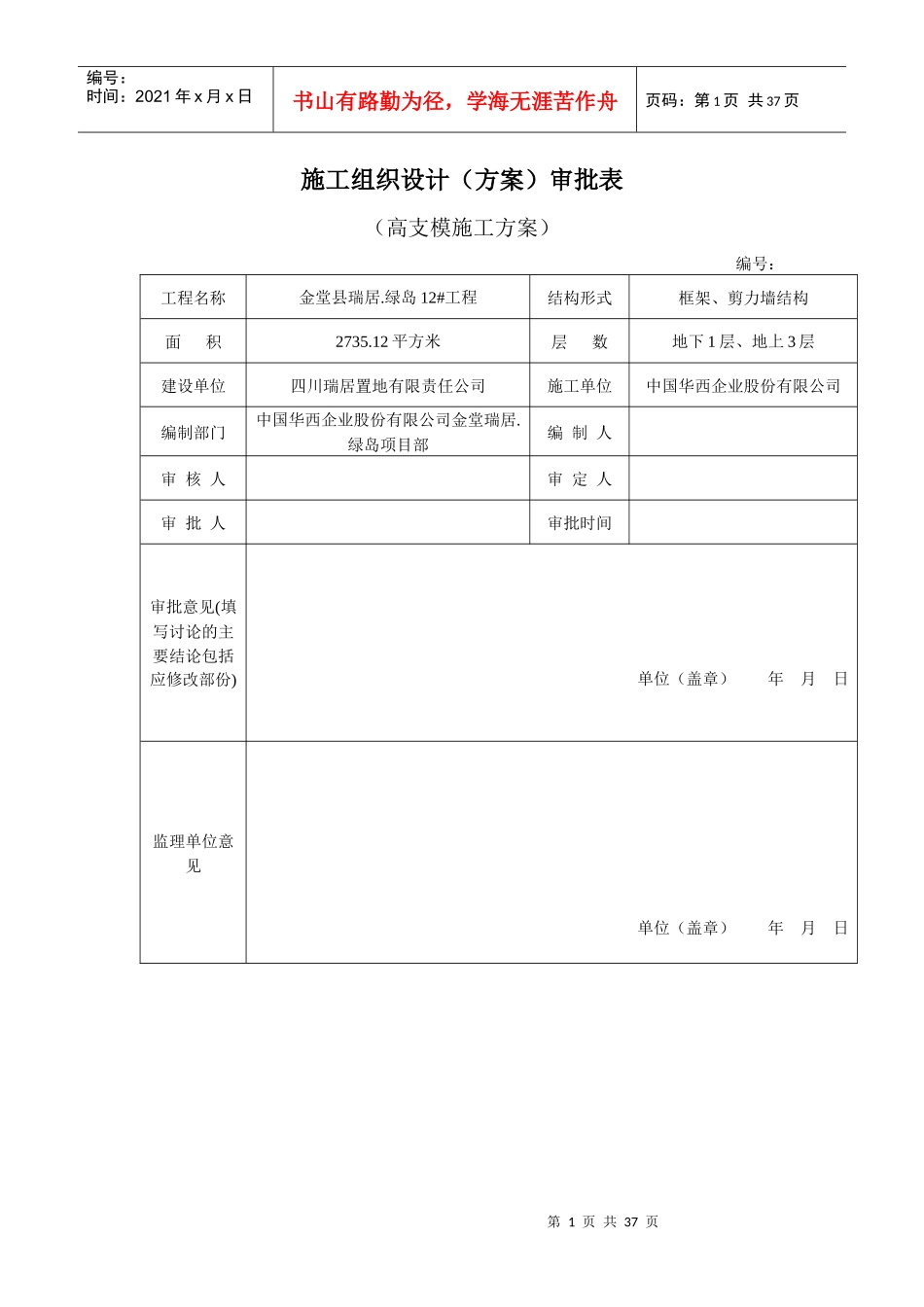

金堂县瑞居绿岛一期12#楼模板工程（高支模）中国华西企业股份有限公司编制时间：2012年1月3日安全专项施工方案第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页施工组织设计（方案）审批表（高支模施工方案）编号：工程名称金堂县瑞居.绿岛12#工程结构形式框架、剪力墙结构面积2735.12平方米层数地下1层、地上3层建设单位四川瑞居置地有限责任公司施工单位中国华西企业股份有限公司编制部门中国华西企业股份有限公司金堂瑞居.绿岛项目部编制人审核人审定人审批人审批时间审批意见(填写讨论的主要结论包括应修改部份)单位（盖章）年月日监理单位意见单位（盖章）年月日第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页建设单位意见单位（盖章）年月日目录第一节工程概况3第二节编制依据5第三节施工要求5第四节安全施工组织机构及职责6第五节施工计划6第六节施工工艺技术10第七节施工安全保证措施17第八节劳动力计划25第九节高支模梁模板计算书25第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页第一节、工程概况一、工程概况本工程位于成都市金堂县赵镇滨江路一段毗河河心小岛上，一期规划建筑面积39050.57m2。地上由13栋建筑组成，1#-5#为三层别墅式建筑；6#-7#楼为6加1多层建筑；8#-9#楼为9加1小高层建筑；10#-13#楼1-3层建筑。6#-13#楼地下均为一层地下室建筑（一）工程建筑特点1本工程地下室均为贯通式整体地下室，地下室与单位工程建筑物整体连接贯通，地下室顶板上方回填土作为绿化用地。住宅与住宅之间采用宽消防道路和人行道路连接。2本工程1#--5#楼为三层别墅式建筑，结构造型各异，各楼层含有多种户型。全部采用坡屋面，内外精装修。36#--7#为6+1层建筑，8#—9#楼为9+1层建筑，10#--13##楼为1-3层公用、商用型用房。4本工程建筑造型为一梯多户，多角度式建筑，平面呈不规则多凹进图形建筑，外形多角多边，造型复杂，竖向较规则。（二）结构特点1本工程地下室及住宅基础采用独立基础，地下室四周挡墙采用筏板基础。地下室地面采用抗浮水板400mm厚整体浇注地下室地面后浇带与顶板结构后浇带位置相同。2地下室与分栋楼之间采用后浇带做施工缝，地下室梁板结构采用框架井字梁结构，梁高600mm—900mm不等。地下室顶板厚度160mm双层双向配筋。3别墅结构为三层均为框架剪力墙结构，坡屋面斜梁板，坡度为450。部分结构有异形柱、圆弧梁、悬挑梁设计。4结构混凝土强度等级分别为，基础：C30；柱、剪力墙及与其相连的连梁，基顶至屋面c30；主梁，次梁。现浇板：C30、楼梯：C30其它构建C20。5因地下室超长，采用后交带措施，后浇带长度一般约30mm左右。6、基础以稍密卵石层为持力层。第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页7、12#楼展厅为高支模模板体系。二、工程基本概况工程名称金堂县瑞居绿岛一期工程工程地点金堂县赵镇周边环境四周环水、两座桥梁进入河心绿岛，毗河两岸交通便利。建筑面积（m2）38812.68建筑高度（m）33.2基础形式地理基础、筏式基础主体结构框架、剪力墙抗震等级7抗震设防烈度7地上层数1层至9+1层地下层数1标准层层高（m）3.1三、高支模层结构情况高支模所在层2脚手架挂密目安全网有高支模层底标高（m）±0.000柱砼强度等级C30高支模层顶标高（m）10.2梁板砼强度等级C30最大板跨（m）3.6×7.2普通板跨（m）3.6×7.2最大板厚（mm）120普通板厚（mm）120最大柱截面尺寸（mm）800×800普通柱截面尺寸（mm）600×600最大梁跨（m）14.4普通梁跨（m）7.2最大梁断面尺寸（mm）300×1300普通梁断面尺寸（mm）300×130四、高支模下方层结构情况高支模所在层2脚手架挂密目安全网有高支模层底标高（m）±0.00柱砼强度等级C30高支模层顶标高（m）10.2梁板砼强度等级C30最大板跨（m）3.6×7.2普通板跨（m）3.6×7.2最大板厚（mm）120普通板厚（mm）120第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页五、各责任主体名称建...
