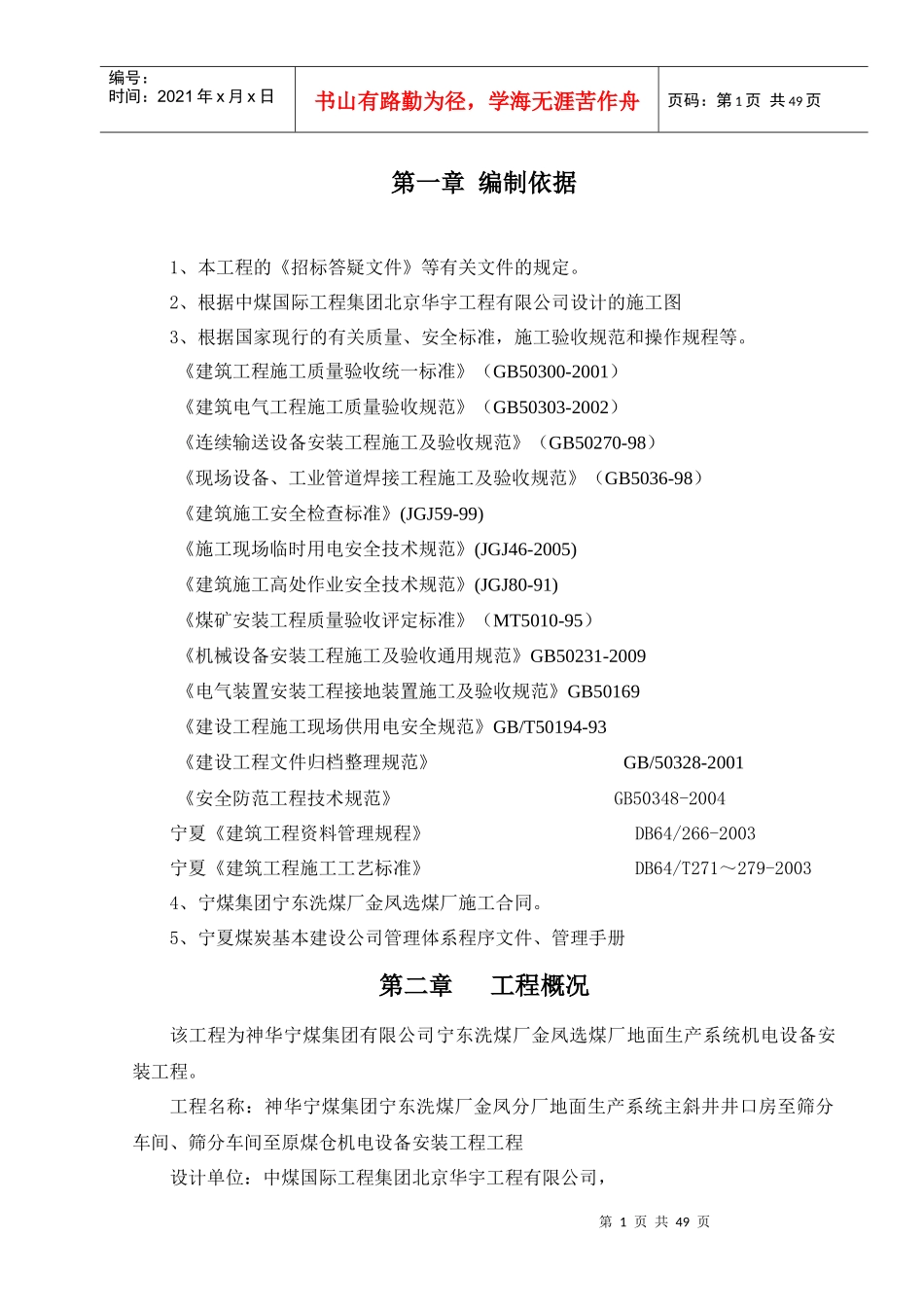

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页第一章编制依据1、本工程的《招标答疑文件》等有关文件的规定。2、根据中煤国际工程集团北京华宇工程有限公司设计的施工图3、根据国家现行的有关质量、安全标准，施工验收规范和操作规程等。《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑电气工程施工质量验收规范》（GB50303-2002）《连续输送设备安装工程施工及验收规范》（GB50270-98）《现场设备、工业管道焊接工程施工及验收规范》（GB5036-98）《建筑施工安全检查标准》(JGJ59-99)《施工现场临时用电安全技术规范》(JGJ46-2005)《建筑施工高处作业安全技术规范》(JGJ80-91)《煤矿安装工程质量验收评定标准》（MT5010-95）《机械设备安装工程施工及验收通用规范》GB50231-2009《电气装置安装工程接地装置施工及验收规范》GB50169《建设工程施工现场供用电安全规范》GB/T50194-93《建设工程文件归档整理规范》GB/50328-2001《安全防范工程技术规范》GB50348-2004宁夏《建筑工程资料管理规程》DB64/266-2003宁夏《建筑工程施工工艺标准》DB64/T271～279-20034、宁煤集团宁东洗煤厂金凤选煤厂施工合同。5、宁夏煤炭基本建设公司管理体系程序文件、管理手册第二章工程概况该工程为神华宁煤集团有限公司宁东洗煤厂金凤选煤厂地面生产系统机电设备安装工程。工程名称：神华宁煤集团宁东洗煤厂金凤分厂地面生产系统主斜井井口房至筛分车间、筛分车间至原煤仓机电设备安装工程工程设计单位：中煤国际工程集团北京华宇工程有限公司，第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页监理单位：宁夏灵州工程监理咨询公司，施工单位：宁夏煤炭基本建设公司。工程建设地点：盐池县马家滩矿区金凤矿井选煤厂。工程施工内容：1.机械设备安装（1）筛分破碎车间设备安装工程内容：主斜井井口房至筛分车间201带式输送机1台，212、213带式输送机2台；206、207手选带式输送机2台；214手选矸石带式输送机1台；203刮板机1台，配套电液闸板3台；204、205圆振动筛2台；202、208、209除铁器3台；电动葫芦；除尘系统；配套溜槽、平台非标件和动力配电的安装。（2）原煤仓设备安装工程内容：筛分破碎车间至原煤仓218带式输送机1台；仓上219、220配仓刮板输送机2台，配套电液闸板4台；仓下221、222、223、225、226甲带式给煤机5台，224双向甲带式给煤机1台；电动葫芦；除尘系统；配套溜槽、平台等非标件和动力配电的安装。2.供配电系统安装：（1）施工情况说明：本工程为金凤矿井地面原煤系统的低压变配电。在原煤筛分车间变配电室21PD内设有两台10/0.69KV配电器21B1、21B2。两台变压器的10KV电源引自21PD内10KV配电柜不同的母线段，通过电缆引入。正常生产时两台变压器低压侧母线联络开关断开，两台变压器21B1、21B2同时供电，单母线分段运行。当其中一台变压器故障时，将变压器低压侧母线联络开关闭合，由另一台变压器承担全部负荷，为两段母线供电，以保证矿井出煤。金凤矿井地面原煤系统在筛分车间和1号转载点分别设有660V低压配电室21PD和22PD。其中21PD配电室主要为筛分车间设备配电，并为1222PD配电室提供电源；22PD配电室主要为1号转载点、原煤储煤场及原煤仓上、下的设备配电。（2）安装内容：10KV中压进线柜2台、10KV中压消弧及PT柜2台、10KV中压母联柜1台、10KV中压馈出柜3台、10KV中压F-C柜4台、金凤原煤中压配电交流电源箱1台、21PD成套高压负荷开关柜2面、21PD成套干式变压气柜2面、21PD变压器中性点接地电阻柜2面、21PD内进线、联络柜3面、21PD内0.69/0.4KV干式变压器柜1面、21PD无功自动补偿电容器柜2面、21PD低压配电柜5面、21PD低压电机软启动器柜1面、22PD内0.69/0.4KV干式变压器柜1面、22PD低压配电柜4面、22PD低压变频第3页共49页第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页组合柜1面以及相应配套桥架电气电缆安装。工期要求：开工日期2011年3月25日；竣工日期2011年8月1日质量标准及要求：按国家、煤炭行业有关标准，合格标准。第三章施...
