邮电学院施工组织设计VIP免费

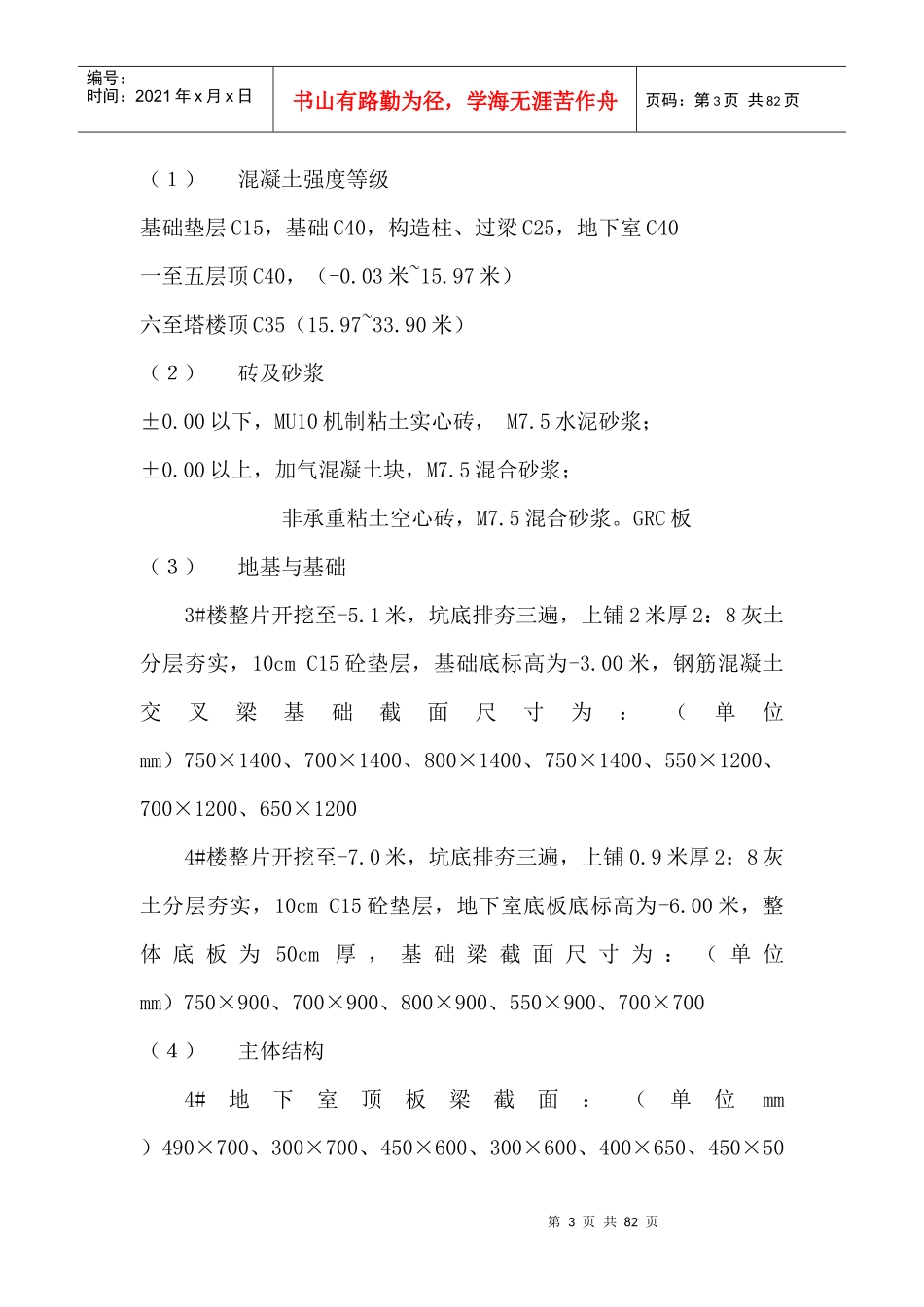

第1页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共82页第一部分编制依据1.西安邮电学院3#、4#学生公寓楼施工图；2.西安邮电学院3#、4#学生公寓楼施工招标文件及答疑纪要；3.砌体工程施工及验收规范GB50203－98；4.地基与基础工程施工及验收规范GBJ202－83；5.混凝土结构工程施工及验收规范GB50204－92；6.钢筋混凝土高层建筑结构设计与施工规程JGJ3-91；7.建筑装饰工程施工及验收规范JBJ73－91；8.建筑工程冬期施工规程JGJ104-97；9.采暖与卫生工程施工及验收规范GBJ242－82；10.电气装置安装工程施工及验收规范GB50254-50259-96；11.通风与空调工程施工及验收规范GB50243－97；12.建筑机械安全技术规程JGJ33－86；13.建筑施工高处作业安全技术规范JGJ80－91；14.施工现场临时用电安全技术规范JGJ46－88；15.建筑排水硬聚乙烯管道工程技术规程CJJ/T29-98；16.建筑安装工程质量检验评定统一标准GBJ300－304；17.预制混凝土构件质量检验评定标准GBJ321－88；18.地下防水工程施工及验收规范GBJ208-83；19.陕西省建筑总公司制定的《质量手册》及质量保证体系等程序文第2页共82页第1页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共82页件；20.屋面工程技术规范GB50207-94；21.建筑地面工程施工及验收规范GB50209-95；22.建设部推广应用十项新技术的通知。第二部分工程概况第1章建筑概况本工程由两个单位工程组成，总建筑面积为14664M2，其中3#学生宿舍为八层剪力墙框架结构，建筑面积6951M2，4#学生宿舍为地下一层、地上八层的剪力墙框架结构，建筑面积7713M2。两栋建筑物分别为三类及二类高层建筑，主体建筑高度为28.15米（室外地面至女儿墙顶）一至七层层高3.2米，八层层高3.5米，楼顶设有塔楼水箱间。人防地下室为二等人员隐蔽所，平时为自行车库。第2章结构概况3#、4#学生宿舍均为剪力墙框架结构，4#楼并有人防地下室。建筑物抗震设防烈度为8度（进震），框架抗震等级为三级，剪力墙抗震等级为二极。根据《西安市抗震设防区划图》中场地评价分区图。本场地位于II-5区，根据场地反应谱分区图。第3页共82页第2页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共82页（１）混凝土强度等级基础垫层C15，基础C40，构造柱、过梁C25，地下室C40一至五层顶C40，（-0.03米~15.97米）六至塔楼顶C35（15.97~33.90米）（２）砖及砂浆±0.00以下，MU10机制粘土实心砖，M7.5水泥砂浆；±0.00以上，加气混凝土块，M7.5混合砂浆；非承重粘土空心砖，M7.5混合砂浆。GRC板（３）地基与基础3#楼整片开挖至-5.1米，坑底排夯三遍，上铺2米厚2：8灰土分层夯实，10cmC15砼垫层，基础底标高为-3.00米，钢筋混凝土交叉梁基础截面尺寸为：（单位mm）750×1400、700×1400、800×1400、750×1400、550×1200、700×1200、650×12004#楼整片开挖至-7.0米，坑底排夯三遍，上铺0.9米厚2：8灰土分层夯实，10cmC15砼垫层，地下室底板底标高为-6.00米，整体底板为50cm厚，基础梁截面尺寸为：（单位mm）750×900、700×900、800×900、550×900、700×700（４）主体结构4#地下室顶板梁截面：（单位mm）490×700、300×700、450×600、300×600、400×650、450×50第4页共82页第3页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共82页0、300×500、400×500、300×400、250×200，剪力墙300厚，顶板200厚，75#水泥砂浆砌490厚粘土实心砖墙。±0.00以上两栋宿舍楼的结构基本一样，分别设有不同截面，不同厚度的柱、梁、墙、板。柱截面，-1.6、-4.6~16米有：（单位mm）450×500、550×650、500×600、300×300、500×500、600×600、700×700，16米以上有：（单位mm）400×450、500×600、450×550、450×500、500×500、700×700。梁截面：一至五层有：（单位mm）250×700、250×550、250×400、250×320、250×440、120×270，六至七层有（单位mm）250×550、250×400，八层以上有，300×700、250×700、250×550、250×400、250×430、250×280。剪力墙：±0.00以下至12.80米墙厚为300mm，12.80...
