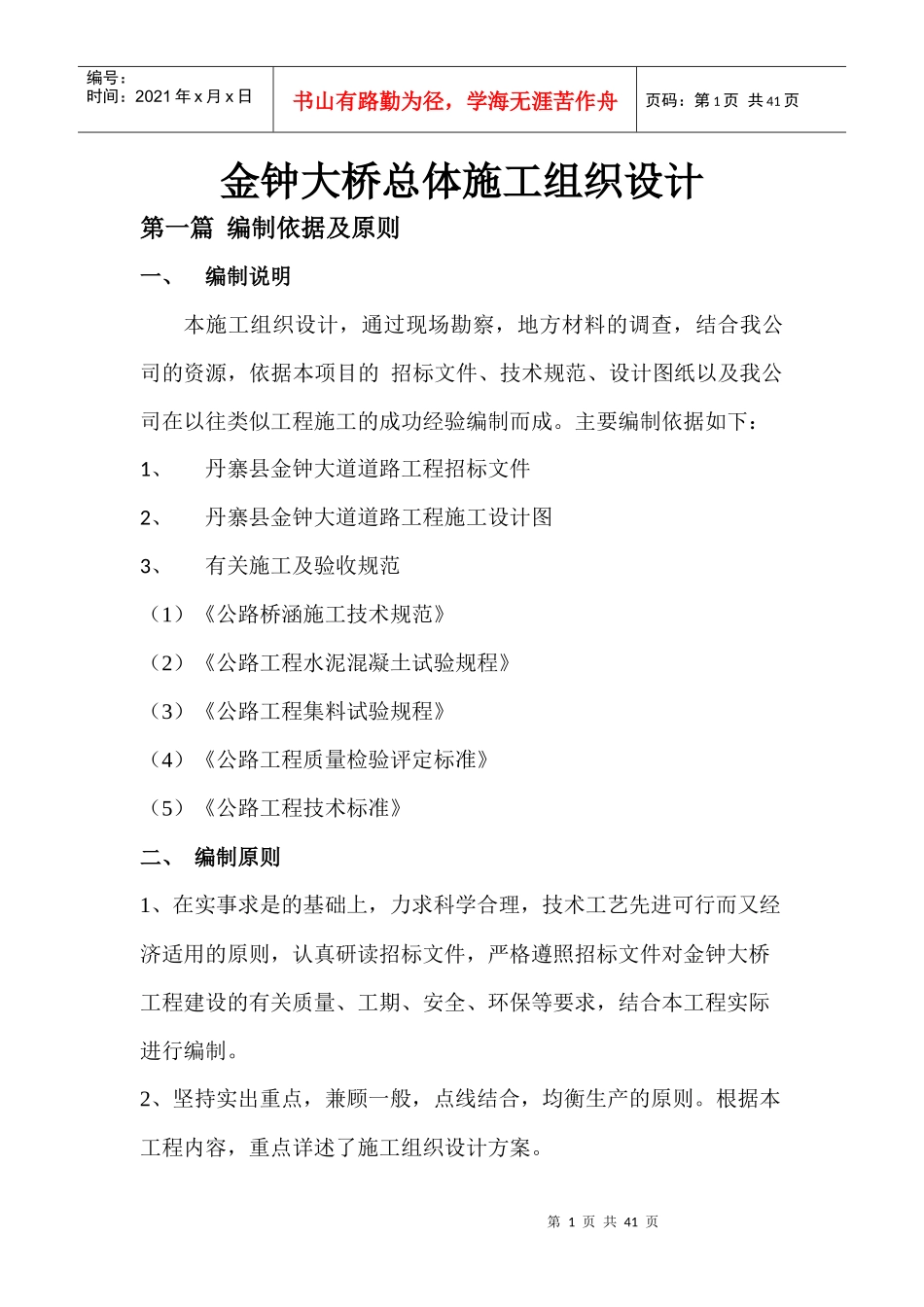

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页金钟大桥总体施工组织设计第一篇编制依据及原则一、编制说明本施工组织设计，通过现场勘察，地方材料的调查，结合我公司的资源，依据本项目的招标文件、技术规范、设计图纸以及我公司在以往类似工程施工的成功经验编制而成。主要编制依据如下：1、丹寨县金钟大道道路工程招标文件2、丹寨县金钟大道道路工程施工设计图3、有关施工及验收规范（1）《公路桥涵施工技术规范》（2）《公路工程水泥混凝土试验规程》（3）《公路工程集料试验规程》（4）《公路工程质量检验评定标准》（5）《公路工程技术标准》二、编制原则1、在实事求是的基础上，力求科学合理，技术工艺先进可行而又经济适用的原则，认真研读招标文件，严格遵照招标文件对金钟大桥工程建设的有关质量、工期、安全、环保等要求，结合本工程实际进行编制。2、坚持实出重点，兼顾一般，点线结合，均衡生产的原则。根据本工程内容，重点详述了施工组织设计方案。第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页3、坚持永临结合，既满足施工需要，又兼顾方便群众的原则，合理安排施工布置，最大限度地减少对当地交通、生产及生活带来的影响，减少占地，保护水土，搞好文明施工。4、合理安排施工季节和施工程序。5、坚持专业化组织施工的原则，均安排有丰富的相关工程施工经验的专业队伍承担。6、坚持“改造自然，保护自然，建设公路，环保同行”的原则，施工、环保同考虑、同安排、同落实，两者并举，同期进行，达到修桥、环保双成功，双满意。第二篇工程概况及特点一、工程概况K1+500桥梁工程为丹寨县金钟大道道路工程的一个子项目，本桥分左右双幅桥，桥梁起点桩号均为K1+486.85，终点桩号K1+629.150，全长142.3米。单幅桥采用35m+55m+35m变截面预应力混凝土连续箱梁，单幅桥全宽18米。二、水文地质条件1、地表水拟建的桥位场地位于丹寨水库东并面，五里河河水流入水库段，在水库储水位以下，水库最高储水位为876.0m，最大洪水位879.0m。2、地下水第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页桥位区地下水以岩溶水为主，其次是上层滞水，岩溶水赋存和运动于白云岩节理裂隙的空隙中，由于卵石多被粘土包裹，所以上层滞水赋存于粘土及卵石土层中，均向五里河方向排泄。粘土层、卵石土、白云岩均透水性较弱，但夹砂较多的部位透水性较大。桥位区的地下水位与水库水位相近，随水库水位的变化而变化。勘察施工期的地下水位标高为873.0m，也是水库水位。经在Z1-2钻孔3.0m深处取1件水样作水质简分析，其结果为水质类型为[C]CaⅠ型即碳酸盐钙质水，矿化物含量为399.247mg/L,矿化度属中等矿化度的微硬水，水质较稳定，对砼结构物具有微腐蚀侵蚀性，具氯盐、镁盐、硫酸盐等微腐蚀。PH值为7.2。三、主要材料1、混凝土：如无特殊说明，混凝土标号按下列标准取值。C50混凝土—主梁、支座垫石；C40混凝土—桥墩墩身体，桥面铺装等；C30混凝土—桥台台帽、前墙、侧墙、搭板、防撞护栏、桥墩基础；C25混凝土—人行道板；2、普通钢材：（1）普通钢筋分为R235和HRB335两种，R235钢筋应符合国家标准（GB13013-1991），HRB335钢筋应符合国家标准（GB1499—1998）的有关规定。第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页（2）钢材及型钢：一律采用Q235普通碳素结构钢，符合国家标准（GB700-91）规定要求。3、预应力钢材：主桥箱梁纵向预应力束、箱梁顶板横向预应力束和部分竖向预应力束采用φs15.2高强度低松弛预应力钢绞线（GB/T5224—2003技术标准），标准强度fpk=1860MPa，Ep=1.95×105MPa；加载至规定负荷的80%时，松弛损失不大于3.5%；张拉控制应力详见有关设计图。要求钢绞线的供货厂家必须取得ISO9002质量体系认证证书，产品质量应有部级以上鉴定证书。4、预应力锚具：所使用的预应力锚具采用OVM锚具，其产品性能符合国家GB/T14370-2000《预应力筋用锚具、夹具和连接器》及国际预应力协会...
