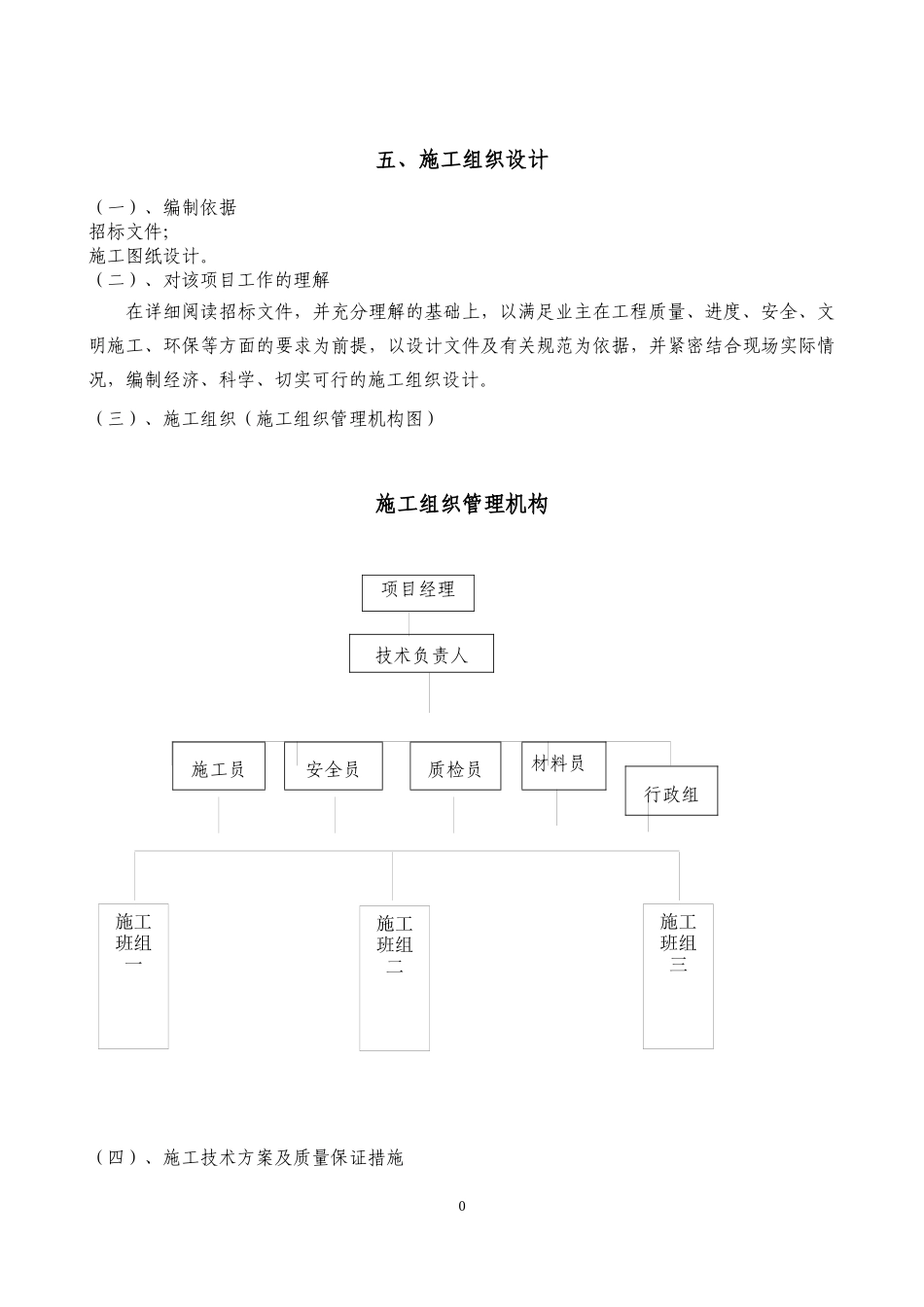

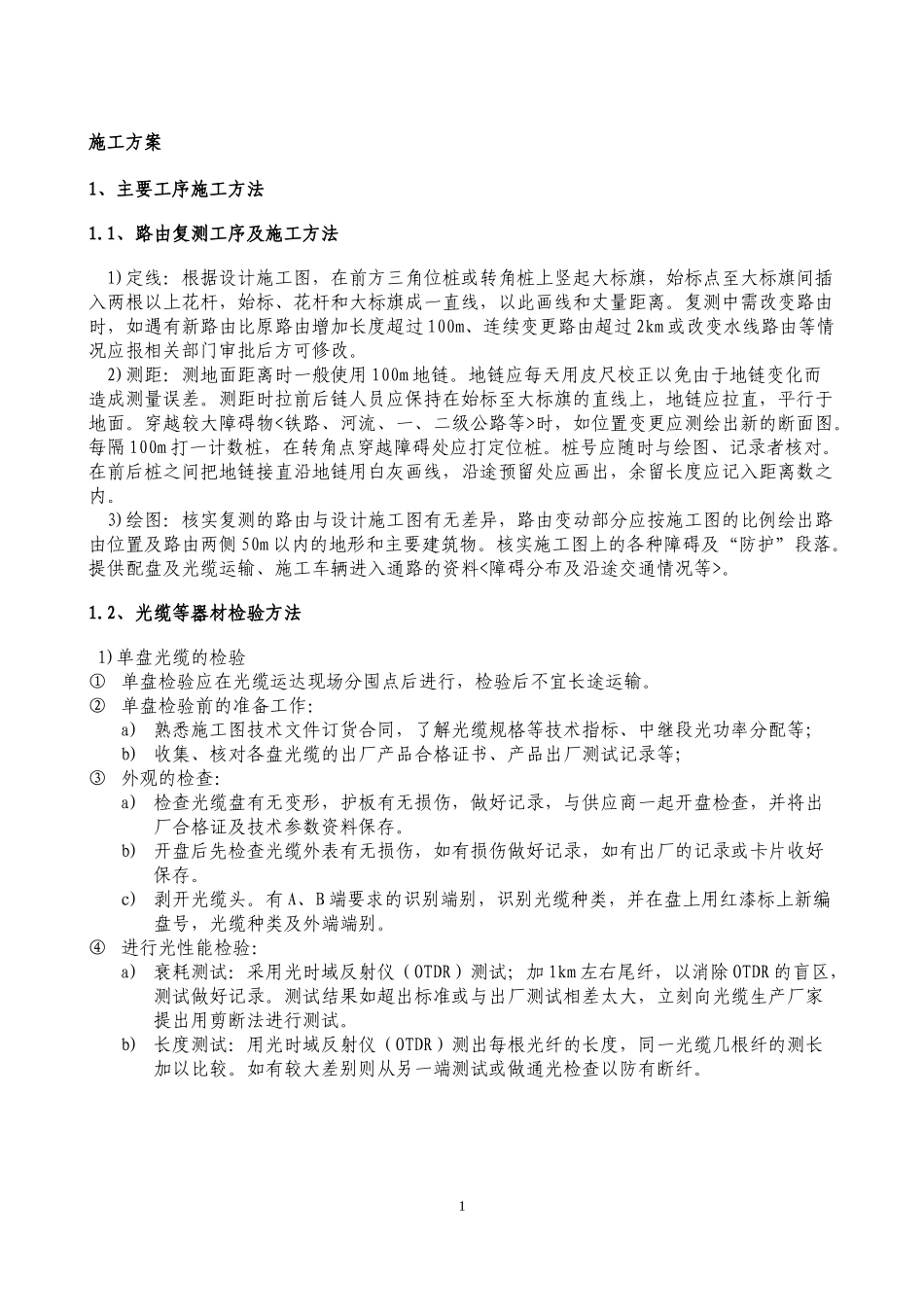

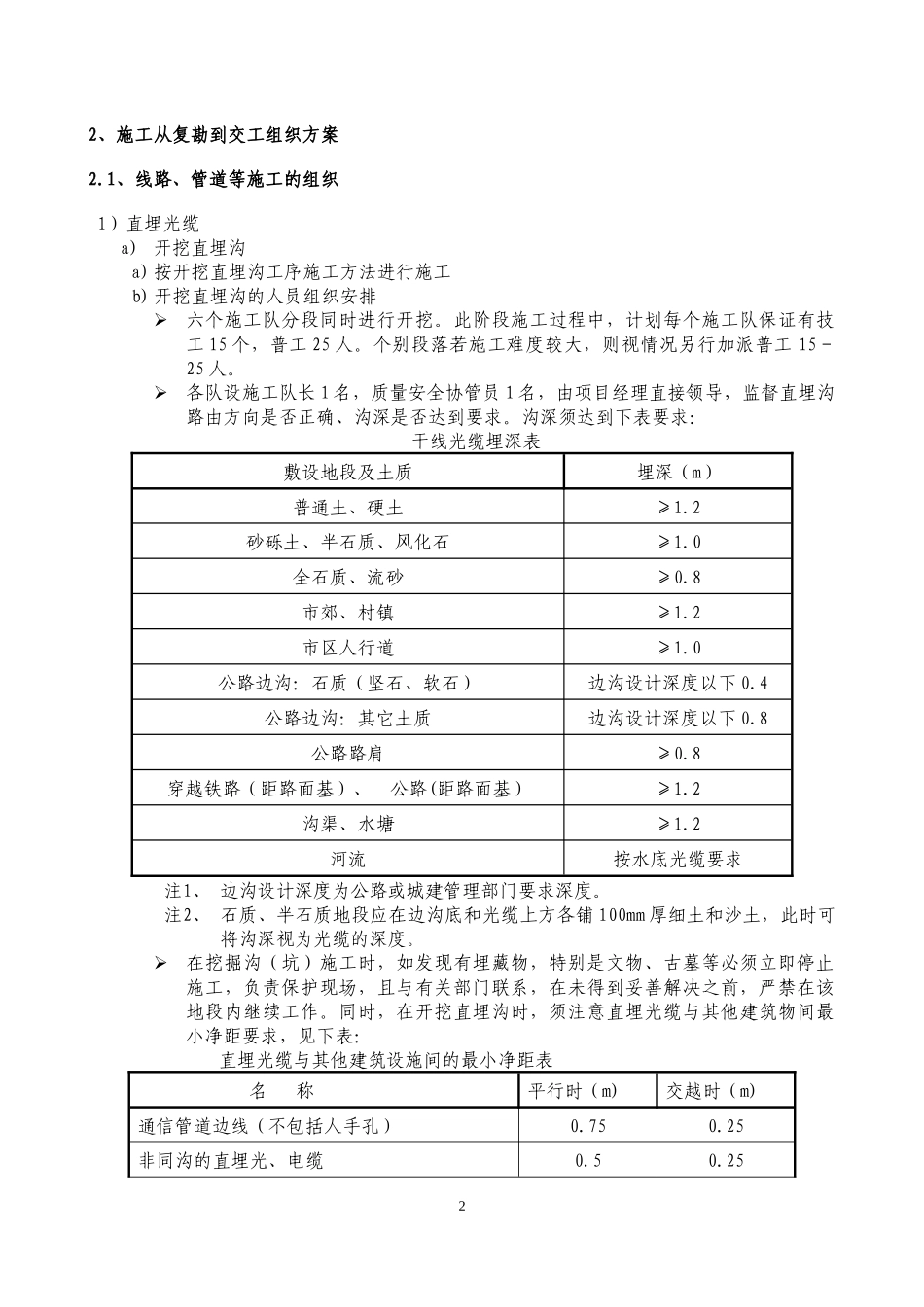

五、施工组织设计（一）、编制依据招标文件；施工图纸设计。（二）、对该项目工作的理解在详细阅读招标文件，并充分理解的基础上，以满足业主在工程质量、进度、安全、文明施工、环保等方面的要求为前提，以设计文件及有关规范为依据，并紧密结合现场实际情况，编制经济、科学、切实可行的施工组织设计。（三）、施工组织（施工组织管理机构图）施工组织管理机构项目经理（四）、施工技术方案及质量保证措施0施工班组一施工班组三施工班组二技术负责人施工员安全员质检员材料员行政组施工方案1、主要工序施工方法1.1、路由复测工序及施工方法1)定线：根据设计施工图，在前方三角位桩或转角桩上竖起大标旗，始标点至大标旗间插入两根以上花杆，始标、花杆和大标旗成一直线，以此画线和丈量距离。复测中需改变路由时，如遇有新路由比原路由增加长度超过100m、连续变更路由超过2km或改变水线路由等情况应报相关部门审批后方可修改。2)测距：测地面距离时一般使用100m地链。地链应每天用皮尺校正以免由于地链变化而造成测量误差。测距时拉前后链人员应保持在始标至大标旗的直线上，地链应拉直，平行于地面。穿越较大障碍物<铁路、河流、一、二级公路等>时，如位置变更应测绘出新的断面图。每隔100m打一计数桩，在转角点穿越障碍处应打定位桩。桩号应随时与绘图、记录者核对。在前后桩之间把地链接直沿地链用白灰画线，沿途预留处应画出，余留长度应记入距离数之内。3)绘图：核实复测的路由与设计施工图有无差异，路由变动部分应按施工图的比例绘出路由位置及路由两侧50m以内的地形和主要建筑物。核实施工图上的各种障碍及“防护”段落。提供配盘及光缆运输、施工车辆进入通路的资料<障碍分布及沿途交通情况等>。1.2、光缆等器材检验方法1)单盘光缆的检验①单盘检验应在光缆运达现场分囤点后进行，检验后不宜长途运输。②单盘检验前的准备工作：a)熟悉施工图技术文件订货合同，了解光缆规格等技术指标、中继段光功率分配等；b)收集、核对各盘光缆的出厂产品合格证书、产品出厂测试记录等；③外观的检查：a)检查光缆盘有无变形，护板有无损伤，做好记录，与供应商一起开盘检查，并将出厂合格证及技术参数资料保存。b)开盘后先检查光缆外表有无损伤，如有损伤做好记录，如有出厂的记录或卡片收好保存。c)剥开光缆头。有A、B端要求的识别端别，识别光缆种类，并在盘上用红漆标上新编盘号，光缆种类及外端端别。④进行光性能检验：a)衰耗测试：采用光时域反射仪（OTDR）测试；加1km左右尾纤，以消除OTDR的盲区，测试做好记录。测试结果如超出标准或与出厂测试相差太大，立刻向光缆生产厂家提出用剪断法进行测试。b)长度测试：用光时域反射仪（OTDR）测出每根光纤的长度，同一光缆几根纤的测长加以比较。如有较大差别则从另一端测试或做通光检查以防有断纤。12、施工从复勘到交工组织方案2.1、线路、管道等施工的组织1）直埋光缆a)开挖直埋沟a)按开挖直埋沟工序施工方法进行施工b)开挖直埋沟的人员组织安排六个施工队分段同时进行开挖。此阶段施工过程中，计划每个施工队保证有技工15个，普工25人。个别段落若施工难度较大，则视情况另行加派普工15－25人。各队设施工队长1名，质量安全协管员1名，由项目经理直接领导，监督直埋沟路由方向是否正确、沟深是否达到要求。沟深须达到下表要求：干线光缆埋深表敷设地段及土质埋深（m）普通土、硬土≥1.2砂砾土、半石质、风化石≥1.0全石质、流砂≥0.8市郊、村镇≥1.2市区人行道≥1.0公路边沟：石质（坚石、软石）边沟设计深度以下0.4公路边沟：其它土质边沟设计深度以下0.8公路路肩≥0.8穿越铁路（距路面基）、公路(距路面基）≥1.2沟渠、水塘≥1.2河流按水底光缆要求注1、边沟设计深度为公路或城建管理部门要求深度。注2、石质、半石质地段应在边沟底和光缆上方各铺100mm厚细土和沙土，此时可将沟深视为光缆的深度。在挖掘沟（坑）施工时，如发现有埋藏物，特别是文物、古墓等必须立即停止施工，负责保护现场，且与有关部门联系，在未得到妥善解决之前，严禁在该地段内继续工作。同时，在开挖直埋沟时，须注意直埋光缆与其他建筑物间最小净...
