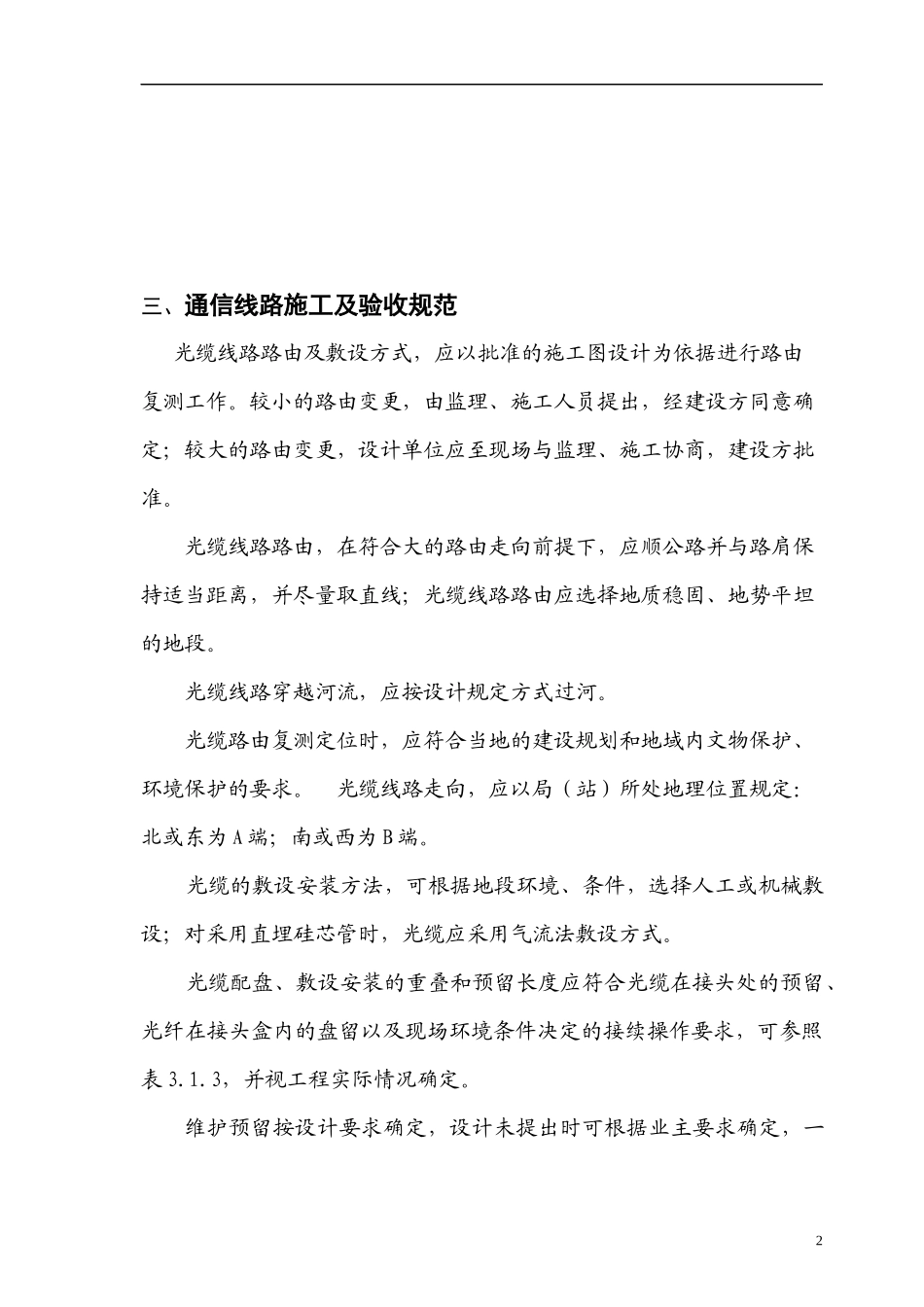

三、通信线路施工及验收规范光缆线路路由及敷设方式，应以批准的施工图设计为依据进行路由复测工作。较小的路由变更，由监理、施工人员提出，经建设方同意确定；较大的路由变更，设计单位应至现场与监理、施工协商，建设方批准。光缆线路路由，在符合大的路由走向前提下，应顺公路并与路肩保持适当距离，并尽量取直线；光缆线路路由应选择地质稳固、地势平坦的地段。光缆线路穿越河流，应按设计规定方式过河。光缆路由复测定位时，应符合当地的建设规划和地域内文物保护、环境保护的要求。光缆线路走向，应以局（站）所处地理位置规定：北或东为A端；南或西为B端。光缆的敷设安装方法，可根据地段环境、条件，选择人工或机械敷设；对采用直埋硅芯管时，光缆应采用气流法敷设方式。光缆配盘、敷设安装的重叠和预留长度应符合光缆在接头处的预留、光纤在接头盒内的盘留以及现场环境条件决定的接续操作要求，可参照表3.1.3，并视工程实际情况确定。维护预留按设计要求确定，设计未提出时可根据业主要求确定，一2般每500m预留10m。预留光缆的安装方法一般可采用预留支架盘留或光缆收线储存盒安装方式。光缆重叠和预留参考长度项目敷设方式直埋管道架空水底接头重叠长度（一般不小于）12m12m18m5m人手孔内自然弯曲增长0.5~1m光缆沟或管道内弯曲增长7‰10‰按实际架空光缆平均预留（除接头预留外）7‰~10‰地下局站内每侧预留5~10m，可按实际需要适当调整地面局站内每侧预留10~20m，可按实际需要适当调整因水利、道路、桥梁等建设规划导致的预留按实际需要确定光缆敷设前应进行合理的配盘。配盘应根据光缆盘长和路由情况考虑，应尽量做到不浪费光缆和减少接头；配盘应根据路由要求选择合适的光缆结构、程式；应尽量按出厂盘号顺序排列，以减少光纤参数差别所产生的接头本征损耗；应尽量避免短段光缆，短端光缆长度一般不少于200m；光缆接头位置应确保安全和维护等要求。光缆在各类管材中穿放时，管材的内径应不小于光缆外径的1.5倍。3光缆敷设安装后，管口应进行封堵处理。光缆敷设安装的最小曲率半径应符合表3.1.6规定，其中D为光缆外径。光缆允许的最小弯曲半径光缆外护层形式无外护层或04型53、54、33、34型333型、43型静态弯曲10D12.5D15D动态弯曲20D25D30D光缆敷设中应保证光缆外护层的完整性。直埋光缆（包括管道化光缆）埋设后单盘光缆金属护层对地绝缘电阻值应不低于10MΩ·Km，允许10%的单盘光缆不低于2MΩ·Km光缆线路施工，应严格执行安全操作规程，按照光缆敷设方式的安全控制要点进行施工，杜绝人身、光缆及设施的安全事故的发生。直埋光缆敷设安装直埋光缆埋深敷设地段及土质埋深（m）普通土、硬土≥1.2砂砾土、半石质、风化石≥1.0全石质、流砂≥0.8市郊、村镇≥1.24市区人行道≥1.0公路边沟：石质（坚石、软石）其他土质边沟设计深度以下0.4边沟设计深度以下0.8公路路肩≥0.8穿越铁路（距路基面）、公路（距路面基底）≥1.2沟渠、水塘≥1.2河流按水底光缆要求注1：边沟设计深度为公路或城建管理部门要求的深度。注2：石质、半石质地段应在沟底和光缆上方各铺100mm厚的细土或沙土。沟底铺沙厚度可视为光缆的埋深。注3：上表中不包括冻土地带的埋深要求。对此在工程设计中应另行分析取定。光缆可同其他通信光缆或电缆同沟敷设，但不得重叠或交叉，缆间的平行净距不应小于10cm。直埋光缆与其他建筑设施间的最小净距应符合表3.2.3的要求。直埋光缆与其他建筑设施间的最小净距单位：m名称平行时交越时市话管道边线（不包括人孔）0.750.25非同沟的直埋通信光、电缆0.50.25埋式电力电缆（35kV以下）0.50.55埋式电力电缆（35kV及以上）2.00.5给水管（管径小于30cm）0.50.5给水管（管径30~50cm）1.00.5给水管（管径大于50cm）1.50.5高压油管、天然气管10.00.5热力、下水管1.0~100.5煤气管（压力小于300KPa）1.00.5煤气管（压力300~800KPa）2.00.5排水沟0.80.5房屋建筑红线或基础1.0树木（市内、村镇大树、果树、行道树）0.75树木（市外大树）2.0水井、坟墓3.0粪坑、积肥池、沼气池、氨水池等3.0注1：采用钢管保护时，与水管、煤气管、石油管交越时的净距可降低为0.15m。注2：大树...
