重庆永辉过街天桥施工组织设计VIP免费

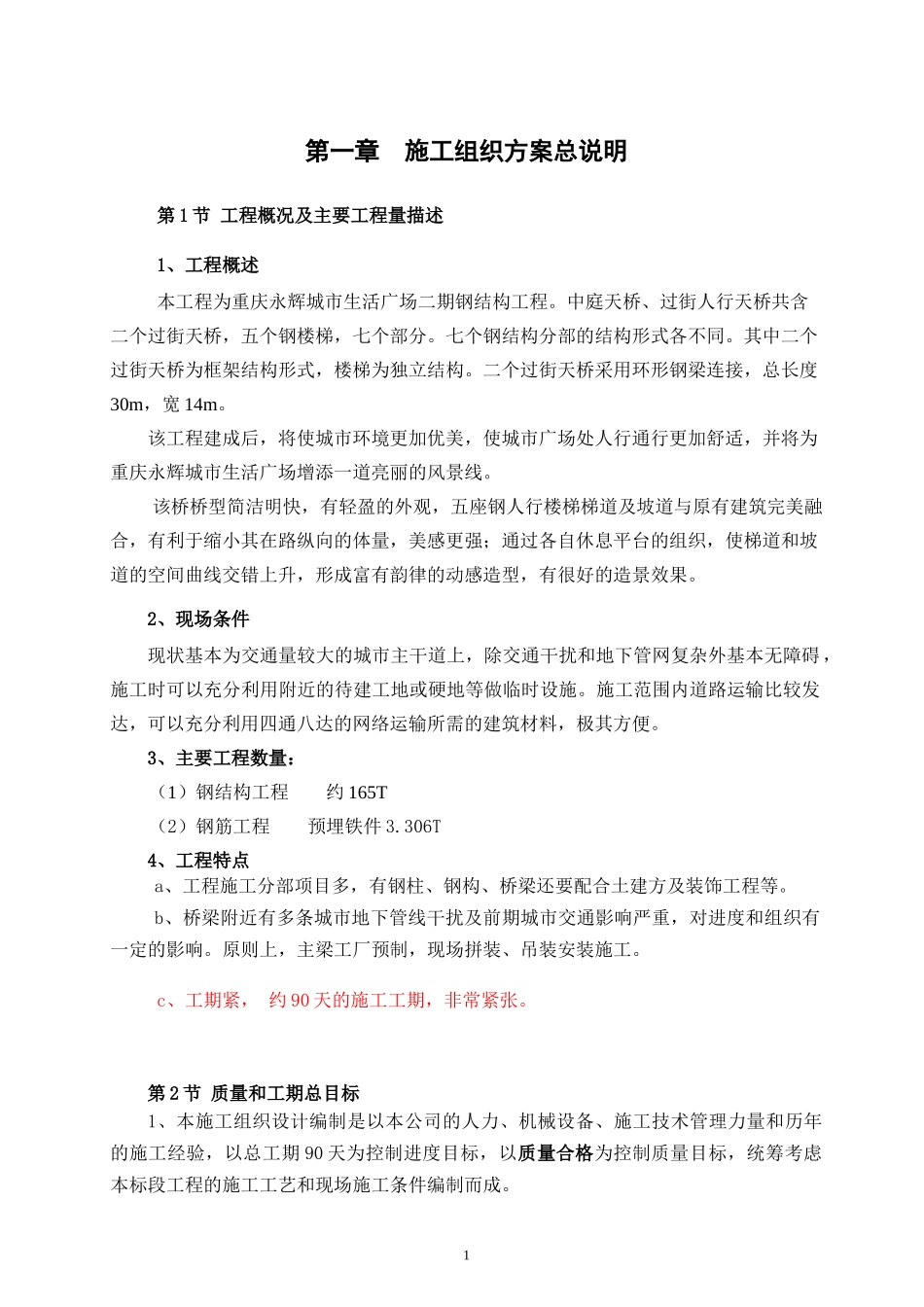

第一章施工组织方案总说明第1节工程概况及主要工程量描述1、工程概述本工程为重庆永辉城市生活广场二期钢结构工程。中庭天桥、过街人行天桥共含二个过街天桥，五个钢楼梯，七个部分。七个钢结构分部的结构形式各不同。其中二个过街天桥为框架结构形式，楼梯为独立结构。二个过街天桥采用环形钢梁连接，总长度30m，宽14m。该工程建成后，将使城市环境更加优美，使城市广场处人行通行更加舒适，并将为重庆永辉城市生活广场增添一道亮丽的风景线。该桥桥型简洁明快，有轻盈的外观，五座钢人行楼梯梯道及坡道与原有建筑完美融合，有利于缩小其在路纵向的体量，美感更强；通过各自休息平台的组织，使梯道和坡道的空间曲线交错上升，形成富有韵律的动感造型，有很好的造景效果。2、现场条件现状基本为交通量较大的城市主干道上，除交通干扰和地下管网复杂外基本无障碍，施工时可以充分利用附近的待建工地或硬地等做临时设施。施工范围内道路运输比较发达，可以充分利用四通八达的网络运输所需的建筑材料，极其方便。3、主要工程数量：（1）钢结构工程约165T（2）钢筋工程预埋铁件3.306T4、工程特点a、工程施工分部项目多，有钢柱、钢构、桥梁还要配合土建方及装饰工程等。b、桥梁附近有多条城市地下管线干扰及前期城市交通影响严重，对进度和组织有一定的影响。原则上，主梁工厂预制，现场拼装、吊装安装施工。c、工期紧，约90天的施工工期，非常紧张。第2节质量和工期总目标1、本施工组织设计编制是以本公司的人力、机械设备、施工技术管理力量和历年的施工经验，以总工期90天为控制进度目标，以质量合格为控制质量目标，统筹考虑本标段工程的施工工艺和现场施工条件编制而成。12、本施工设计的编制以下列文件和资料为依据：（1）、《钢结构设计规范》GB50017-2003（2）、《城市道路设计规范》CJJ37-90（3)、《城市桥梁设计准则》CJJ11-93（4）、《城市桥梁设计荷载标准》CJJ77-98（5）、《城市人行天桥与人行地道技术规范》CJJ69-95（6)、《公路桥涵设计通用规范》JDGD60-2004（7)、《公路钢筋砼及预应力砼桥涵设计规范》JDGD62-2004（8）、《公路桥涵地基与基础设计规范》JDGD63-2007（9）、《桥梁用结构钢》GB/T714-2000（10）、《钢结构工程施工及验收规范》GB50205-2001（11）、《公路工程抗震设计规范》JTJ004-89（12)、《城市道路交通规划设计规范》GB50220-95（13）、《建筑钢结构焊接规程》JGJ81-2002（14）、《公路斜拉桥设计细则》JTG/TD65-01—2007（15）、《公路桥涵施工技术规范》JTJ04I－89（16）、《市政道路工程质量检验评定标准》CJJ1-90（17）、《钢铁结构构件防腐保护涂层应用指南》BS5493：1997（18）、《多功能钢铁表面处理液通用技术条件》GB/T13612-1990（19）、《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88（20）、工程施工招标书（含施工图）及招标文件疑问答复文件（21）、国家及市各项现行建设工程施工工艺标准、验收规范及有关规定（22）、建筑法等国家现行建设管理法规和市建设工程有关规定等（23）、本企业的特点、现状、施工技术管理力量（24）、我公司的质量手册、程序文件、内部文件等管理制度第3节总体施工方案本着先地下、后地上，先预制、后拼装施工，先主体后附属的原则，安排各分项工程的施工。我们组织五个专业施工队，根据工程量的大小独立负责单个或多个项目的钢梁、钢柱的制作、现场安装、涂装的施工。各专业队伍由项目部全盘负责、统一指挥，协调开展工作因此。施工安排如下：在基础砼浇注前完成测量定位放线后，进行锚栓的定位预埋。钢柱和钢梁工程同步开工作业。辅助零星项目应视主体工程进度穿插进行。施工前期，突出安排各个工种的主要工作，争取最大限度的人力、机具设备的利用，并在预定工期内完成单项工程的制作。1、项目管理机构设置2本工程实行项目经理责任制。项目经理作为公司在项目上的全权代表，在项目部成员的协助下，负责施工方案、人事任免、技术措施、设备采购、材料调配、施工计划安排等关键问题的决策，对工程的质量、安全、工期全面负责，完成法人代表对业主签定的合同内容。项目部其它人员对项目经理负责。为了确...
