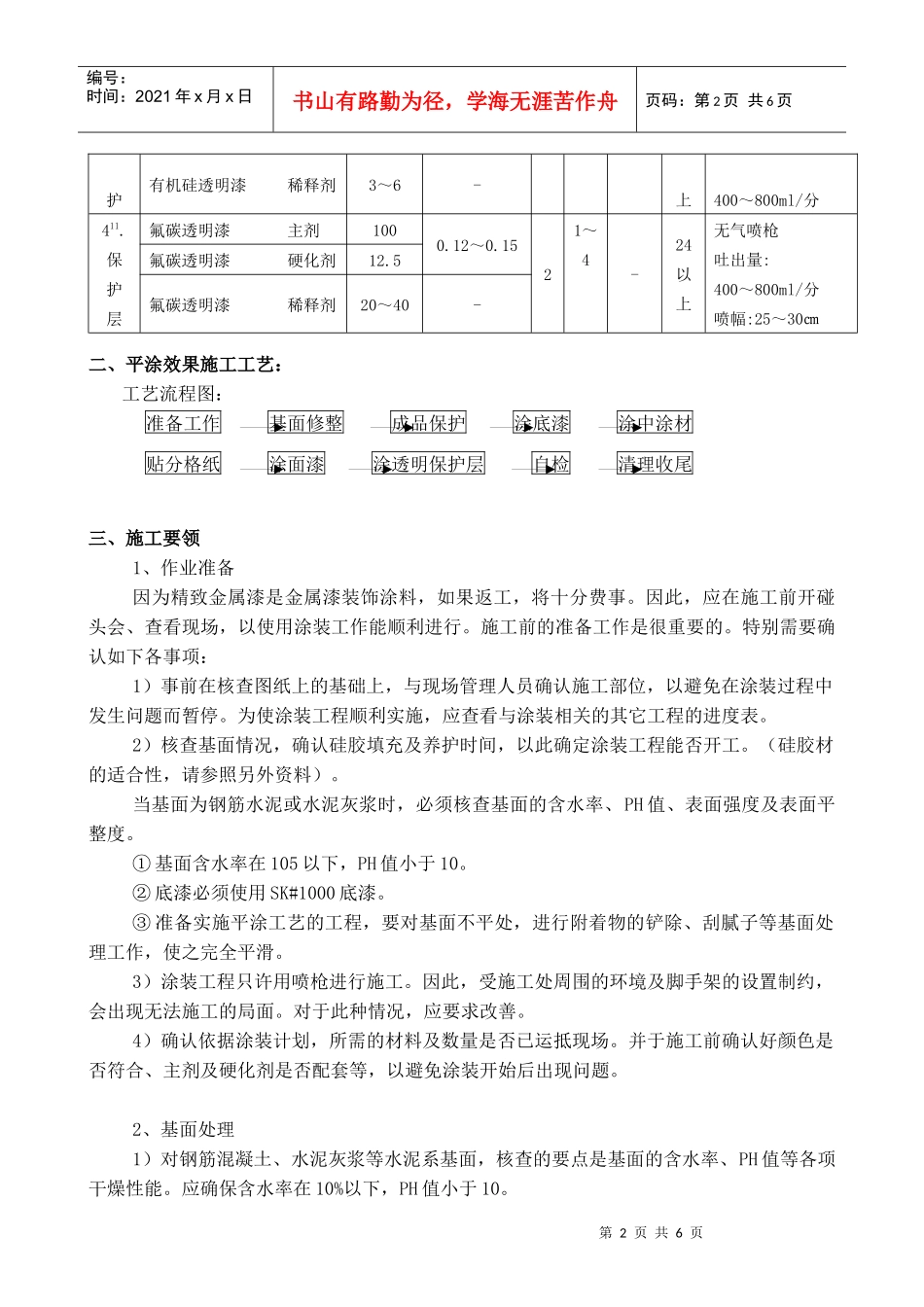

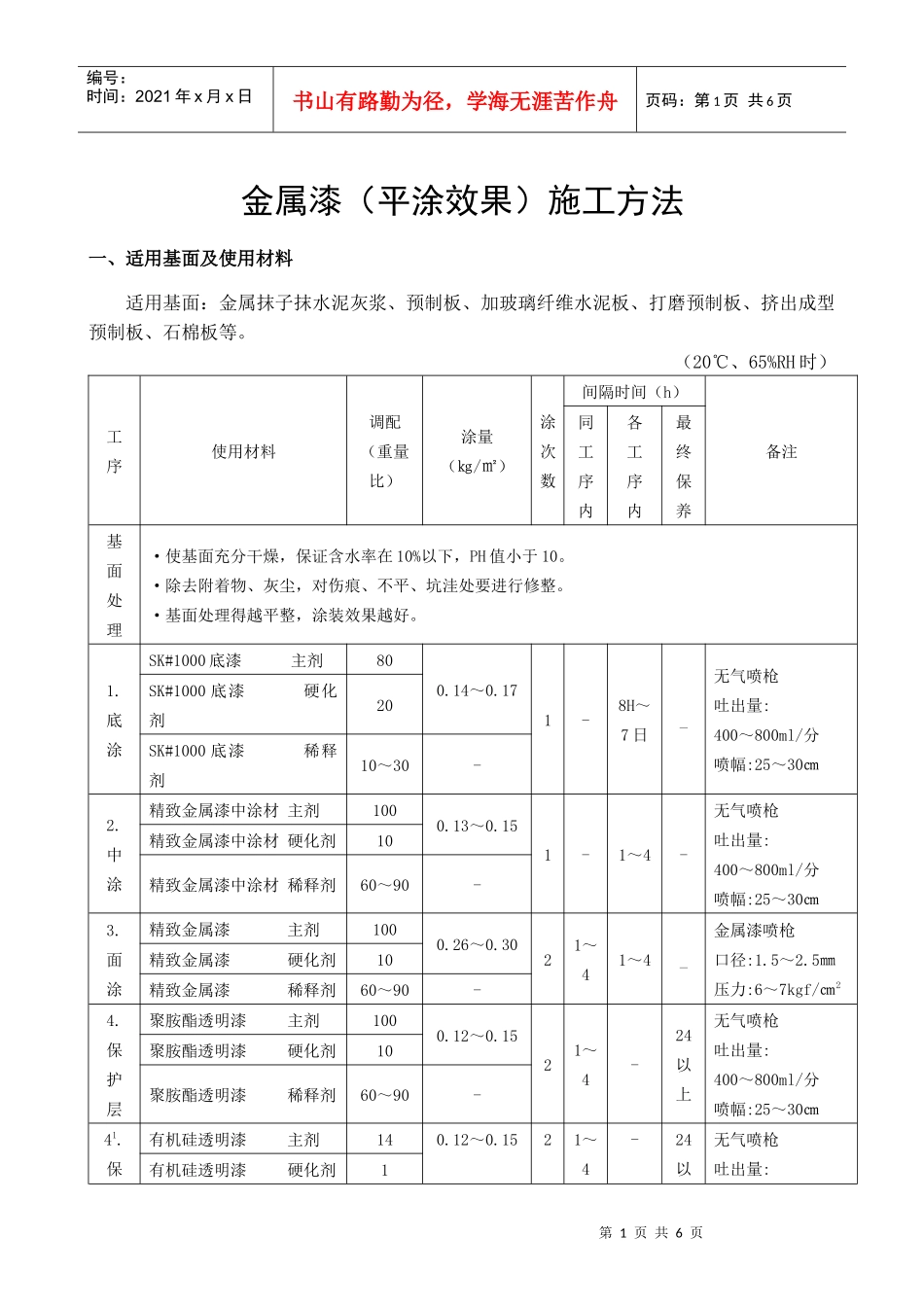

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页金属漆（平涂效果）施工方法一、适用基面及使用材料适用基面：金属抹子抹水泥灰浆、预制板、加玻璃纤维水泥板、打磨预制板、挤出成型预制板、石棉板等。（20℃、65%RH时）工序使用材料调配（重量比）涂量（㎏/㎡）涂次数间隔时间（h）备注同工序内各工序内最终保养基面处理·使基面充分干燥，保证含水率在10%以下，PH值小于10。·除去附着物、灰尘，对伤痕、不平、坑洼处要进行修整。·基面处理得越平整，涂装效果越好。1.底涂SK#1000底漆主剂800.14～0.171-8H～7日_无气喷枪吐出量:400～800ml/分喷幅:25～30㎝SK#1000底漆硬化剂20SK#1000底漆稀释剂10～30-2.中涂精致金属漆中涂材主剂1000.13～0.151-1～4-无气喷枪吐出量:400～800ml/分喷幅:25～30㎝精致金属漆中涂材硬化剂10精致金属漆中涂材稀释剂60～90-3.面涂精致金属漆主剂1000.26～0.3021～41～4_金属漆喷枪口径:1.5～2.5㎜压力:6～7kgf/㎝2精致金属漆硬化剂10精致金属漆稀释剂60～90-4.保护层聚胺酯透明漆主剂1000.12～0.1521～4-24以上无气喷枪吐出量:400～800ml/分喷幅:25～30㎝聚胺酯透明漆硬化剂10聚胺酯透明漆稀释剂60～90-41.保有机硅透明漆主剂140.12～0.1521～4-24以无气喷枪吐出量:有机硅透明漆硬化剂1第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页护上400～800ml/分有机硅透明漆稀释剂3～6-411.保护层氟碳透明漆主剂1000.12～0.1521～4-24以上无气喷枪吐出量:400～800ml/分喷幅:25～30㎝氟碳透明漆硬化剂12.5氟碳透明漆稀释剂20～40-二、平涂效果施工工艺：工艺流程图：准备工作基面修整成品保护涂底漆涂中涂材贴分格纸涂面漆涂透明保护层自检清理收尾三、施工要领1、作业准备因为精致金属漆是金属漆装饰涂料，如果返工，将十分费事。因此，应在施工前开碰头会、查看现场，以使用涂装工作能顺利进行。施工前的准备工作是很重要的。特别需要确认如下各事项：1）事前在核查图纸上的基础上，与现场管理人员确认施工部位，以避免在涂装过程中发生问题而暂停。为使涂装工程顺利实施，应查看与涂装相关的其它工程的进度表。2）核查基面情况，确认硅胶填充及养护时间，以此确定涂装工程能否开工。（硅胶材的适合性，请参照另外资料）。当基面为钢筋水泥或水泥灰浆时，必须核查基面的含水率、PH值、表面强度及表面平整度。①基面含水率在105以下，PH值小于10。②底漆必须使用SK#1000底漆。③准备实施平涂工艺的工程，要对基面不平处，进行附着物的铲除、刮腻子等基面处理工作，使之完全平滑。3）涂装工程只许用喷枪进行施工。因此，受施工处周围的环境及脚手架的设置制约，会出现无法施工的局面。对于此种情况，应要求改善。4）确认依据涂装计划，所需的材料及数量是否已运抵现场。并于施工前确认好颜色是否符合、主剂及硬化剂是否配套等，以避免涂装开始后出现问题。2、基面处理1）对钢筋混凝土、水泥灰浆等水泥系基面，核查的要点是基面的含水率、PH值等各项干燥性能。应确保含水率在10%以下，PH值小于10。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页2）实施平涂工艺，珐琅质工艺时，在涂装钢筋混凝土的接头，瓦工抹灰的接头等部位时，因可能产生涂不匀现象，故对此等不平之处，需进行平滑处理。3）当基面是金属（铝、钢板、不锈钢）时，要铲除或水洗，以除去上面的浮锈和污物，对于FRP，需用#240～#320砂纸进行打磨处理。4）对于ALC板等多孔质的基面以及改装工程的粗质基面，采用化研底腻，美乐修补材等进行平滑处理。3、养护1）涂装施工前必须确认好涂装部位，并对其周围进行妥善养护。2）因正式涂装必须是喷涂，故为防止涂料喷雾向其周边飞散，必须采取充分措施进行周边养护。3）对于大面积涂装而又未打格的部位，需贴打格棒，以防喷涂接茬不均。4、涂底漆：SK#1000底漆的涂装为防止基面吸收率不均，以提高基面的表面强度，增强对各种基面的附着性为目的而涂此底漆。对于镀锌板的基面应使用#5000底漆进行防锈处理。使用量为0.2...
