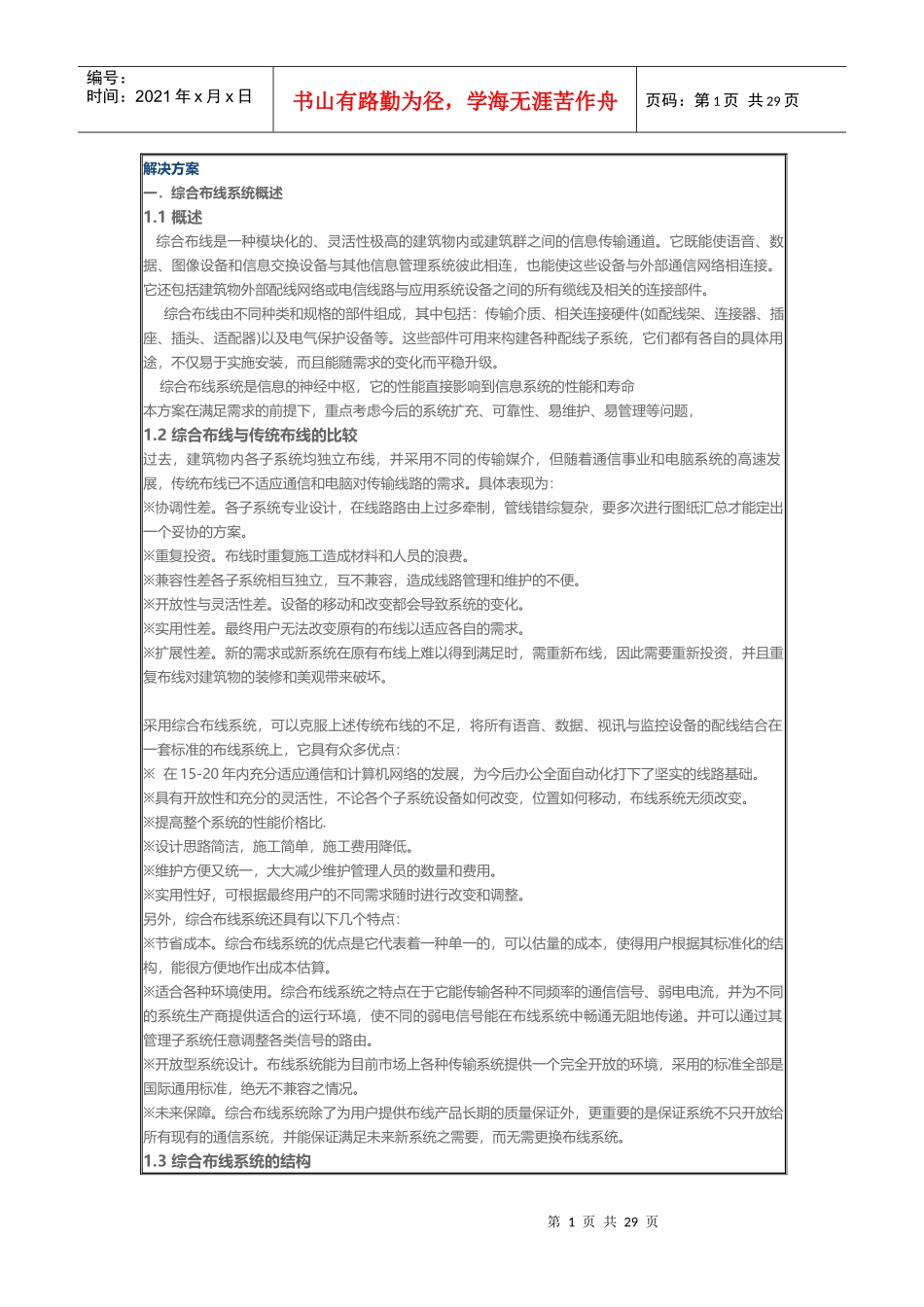

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页解决方案一．综合布线系统概述1.1概述综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。它既能使语音、数据、图像设备和信息交换设备与其他信息管理系统彼此相连，也能使这些设备与外部通信网络相连接。它还包括建筑物外部配线网络或电信线路与应用系统设备之间的所有缆线及相关的连接部件。综合布线由不同种类和规格的部件组成，其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。这些部件可用来构建各种配线子系统，它们都有各自的具体用途，不仅易于实施安装，而且能随需求的变化而平稳升级。综合布线系统是信息的神经中枢，它的性能直接影响到信息系统的性能和寿命本方案在满足需求的前提下，重点考虑今后的系统扩充、可靠性、易维护、易管理等问题，1.2综合布线与传统布线的比较过去，建筑物内各子系统均独立布线，并采用不同的传输媒介，但随着通信事业和电脑系统的高速发展，传统布线已不适应通信和电脑对传输线路的需求。具体表现为：※协调性差。各子系统专业设计，在线路路由上过多牵制，管线错综复杂，要多次进行图纸汇总才能定出一个妥协的方案。※重复投资。布线时重复施工造成材料和人员的浪费。※兼容性差各子系统相互独立，互不兼容，造成线路管理和维护的不便。※开放性与灵活性差。设备的移动和改变都会导致系统的变化。※实用性差。最终用户无法改变原有的布线以适应各自的需求。※扩展性差。新的需求或新系统在原有布线上难以得到满足时，需重新布线，因此需要重新投资，并且重复布线对建筑物的装修和美观带来破坏。采用综合布线系统，可以克服上述传统布线的不足，将所有语音、数据、视讯与监控设备的配线结合在一套标准的布线系统上，它具有众多优点：※在15-20年内充分适应通信和计算机网络的发展，为今后办公全面自动化打下了坚实的线路基础。※具有开放性和充分的灵活性，不论各个子系统设备如何改变，位置如何移动，布线系统无须改变。※提高整个系统的性能价格比.※设计思路简洁，施工简单，施工费用降低。※维护方便又统一，大大减少维护管理人员的数量和费用。※实用性好，可根据最终用户的不同需求随时进行改变和调整。另外，综合布线系统还具有以下几个特点：※节省成本。综合布线系统的优点是它代表着一种单一的，可以估量的成本，使得用户根据其标准化的结构，能很方便地作出成本估算。※适合各种环境使用。综合布线系统之特点在于它能传输各种不同频率的通信信号、弱电电流，并为不同的系统生产商提供适合的运行环境，使不同的弱电信号能在布线系统中畅通无阻地传递。并可以通过其管理子系统任意调整各类信号的路由。※开放型系统设计。布线系统能为目前市场上各种传输系统提供一个完全开放的环境，采用的标准全部是国际通用标准，绝无不兼容之情况。※未来保障。综合布线系统除了为用户提供布线产品长期的质量保证外，更重要的是保证系统不只开放给所有现有的通信系统，并能保证满足未来新系统之需要，而无需更换布线系统。1.3综合布线系统的结构第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页综合布线系统采用星型拓扑结构和分层星型拓扑结构,根据国际电子工业协会(EIA)和国际电信工业协会(TIA)2002年制定的结构化布线系统标准，中华人民共和国建设部2007年制定的GB50311-2007《综合布线系统工程设计规范》，结构化布线系统由工作区子系统、配线(水平)子系统、干线(垂直)子系统、设备间子系统、管理子系统、建筑群子系统六个子系统组成。参见下图：综合布线系统基本构成应符合下图要求：※工作区子系统：工作区子系统一个独立的需要设置终端设备(TE)的区域宜划分为一个工作区。工作区应由配线子系统的信息插座模块(TO)延伸到终端设备处的连接缆线及适配器组成。※配线(水平)子系统：配线(水平)子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备(FD)的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。※干...
