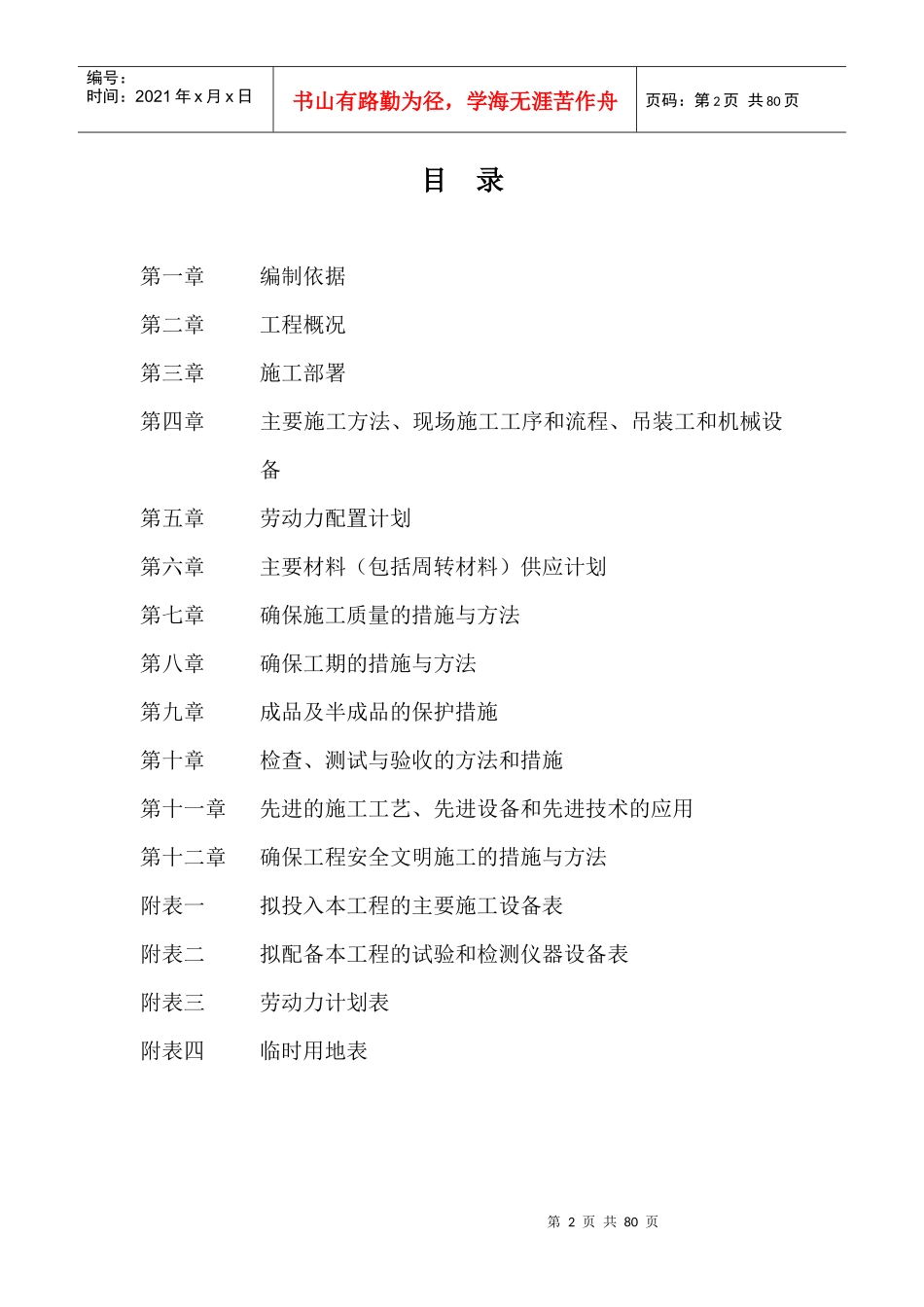

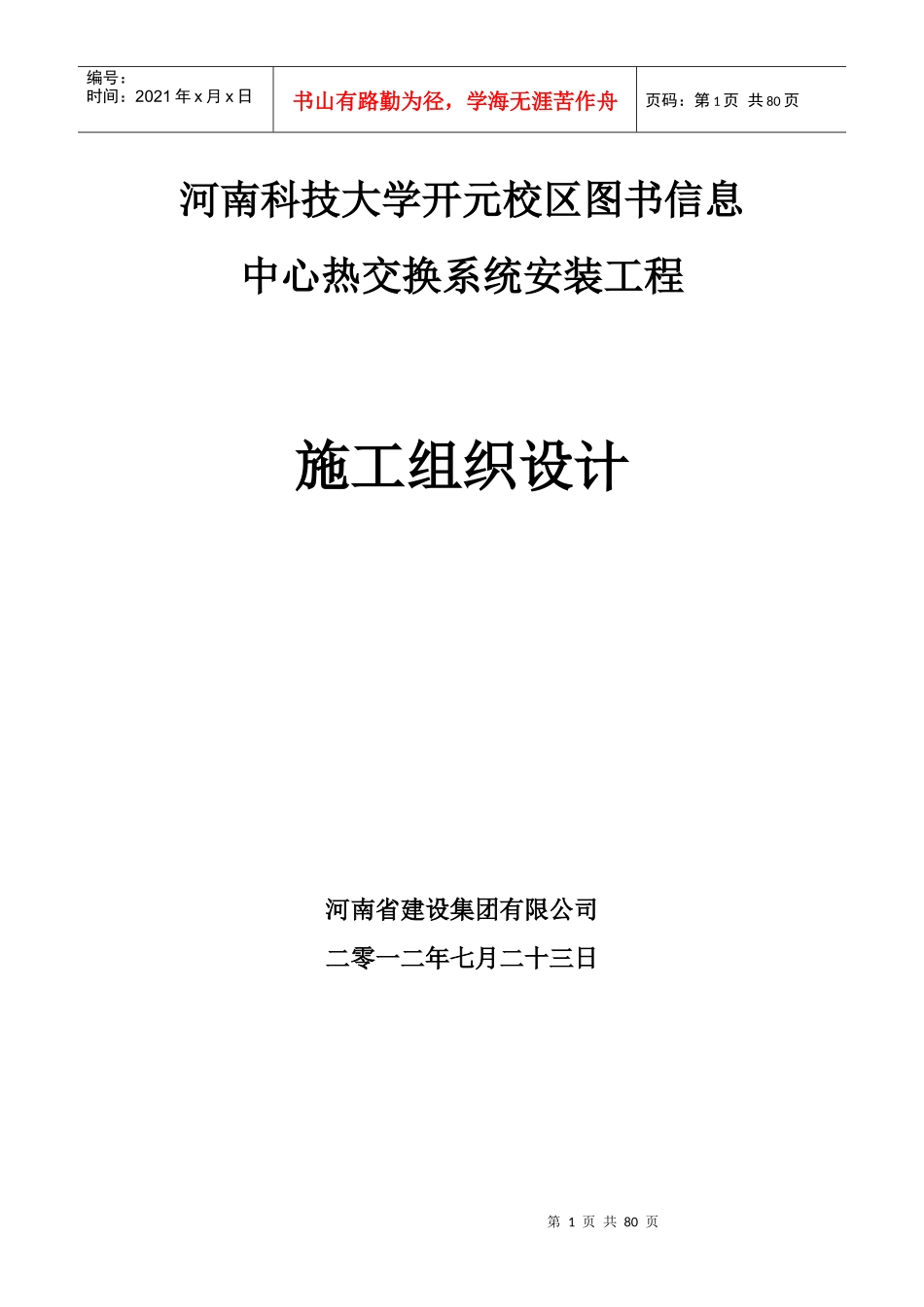

第1页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共80页河南科技大学开元校区图书信息中心热交换系统安装工程施工组织设计河南省建设集团有限公司二零一二年七月二十三日第2页共80页第1页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共80页目录第一章编制依据第二章工程概况第三章施工部署第四章主要施工方法、现场施工工序和流程、吊装工和机械设备第五章劳动力配置计划第六章主要材料（包括周转材料）供应计划第七章确保施工质量的措施与方法第八章确保工期的措施与方法第九章成品及半成品的保护措施第十章检查、测试与验收的方法和措施第十一章先进的施工工艺、先进设备和先进技术的应用第十二章确保工程安全文明施工的措施与方法附表一拟投入本工程的主要施工设备表附表二拟配备本工程的试验和检测仪器设备表附表三劳动力计划表附表四临时用地表第3页共80页第2页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共80页第一章编制依据1.1、河南科技大学开元校区图书信息中心热交换系统安装工程招标文件、招标答疑文件等。1.2、投标阶段业主提供的有关施工图。1.3、我单位已通过认证的ISO9001/GBT19001-2000质量体系标准和多年类似施工经验。1.4、施工技术标准及验收规范。1.5、有关工程技术规范：施工现场临时用电安全技术规范JGJ46－1988城镇供热管网工程施工及验收规范CJJ28-2004金属溶化焊焊接接头射线照相GB/T3323-2005工业金属管道工程施工规范GB50235-2010现场设备、工业管道焊接工程施工规范GB50236-2011工业设备及管道绝热工程施工质量验收规范GB50185-2010现场设备、工业金属管道焊接工程施工及验收规范GB50236-98电气装置安装工程电气设备交接试验标准GB50150-2006电气装置安装工程电缆线路施工及验收规范GB50168-2006电气装置安装工程接地装置施工及验收规范GB50169-2006电气装置安装工程电气照明装置施工及验收规范GB50259-96其他有关规范、规程及标准等。第4页共80页第3页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共80页第二章工程概况2.1、基本情况2.1.1、工程名称：河南科技大学开元校区图书信息中心热交换系统安装工程2.1.2、项目业主：河南科技大学2.1.3、工程地址：河南省洛阳市开元大道2.1.4、项目设计：机械工业第四设计研究院2.1.5、投标单位：河南省建设集团有限公司2.1.6、计划工期：计划2012年8月1日开工，工期60日历天工程情况：1、图书信息中心热交换站图书馆地下层内新建热交换站可提供60℃/50℃热水，满足空调系统采暖用热水需求，一次侧市政高温热水供回水温度为110/80℃，二次侧空调采暖热水供回水温度为60/50℃。热交换站安装1台水-水板式热交换机组，内置两组换热量为2500KW的水-水板式换热器。空调采暖热水供水温度（可调）通过安装在一次侧热水供水管路上的电动二通调节阀进行自动控制，保证二次侧空调供水温度恒定。设置膨胀水箱，保证系统压力，并为系统补水。2、工学（1、2、3）组团及农学组团、基础教学楼II期第5页共80页第4页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共80页一次热力管网供回水温度110/70，供水压力1.6MPa。换热站位于公共教室地下车库换热站房内。冬季采暖计算热负荷共为12820KW，其中，电信学院800KW，化工学院683.2KW，食品学院500KW，材料学院1164KW，建筑学院751KW，公共教室506.8KW。以北预留3465KW，以南预留4950KW。热交换站内共设计4套热交换机组，本次安装2套，预留2套本次不安装，配套管线、阀门暂不敷设。供电已至机房总进线箱，总进线箱以后至设备电源及电缆需要安装。管道与阀门连接时，采用法兰或螺纹连接，管道之间的连接采用焊接。阀门的安装应操作及维修方便。所有管道穿墙一律加套管，管道安装完毕后使用洁净水进行试压。站内一次侧热水管道设计压力1.6MPa，试验压力为2.4MPa。二次侧低区采暖热水管道设计压力0.8MPa，试验压力为1.2MPa。自来水、软化水管道工作压力为0.4MPa，试验压力为0.6MPa。管道冲洗合格后，表面除锈，然后刷两遍防锈漆...
