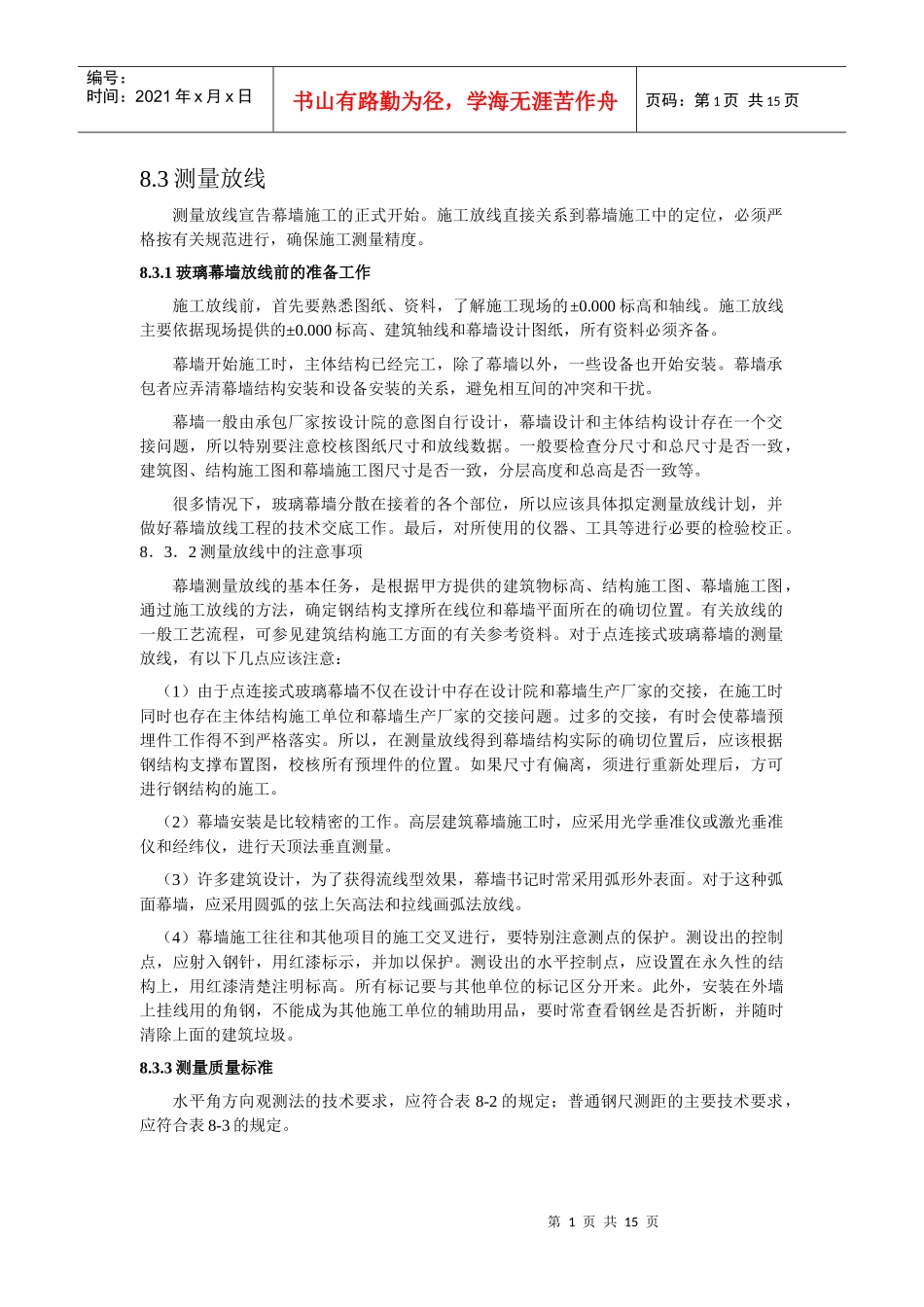

点式玻璃幕墙施工_第1页
1/15
点式玻璃幕墙施工_第2页
2/15

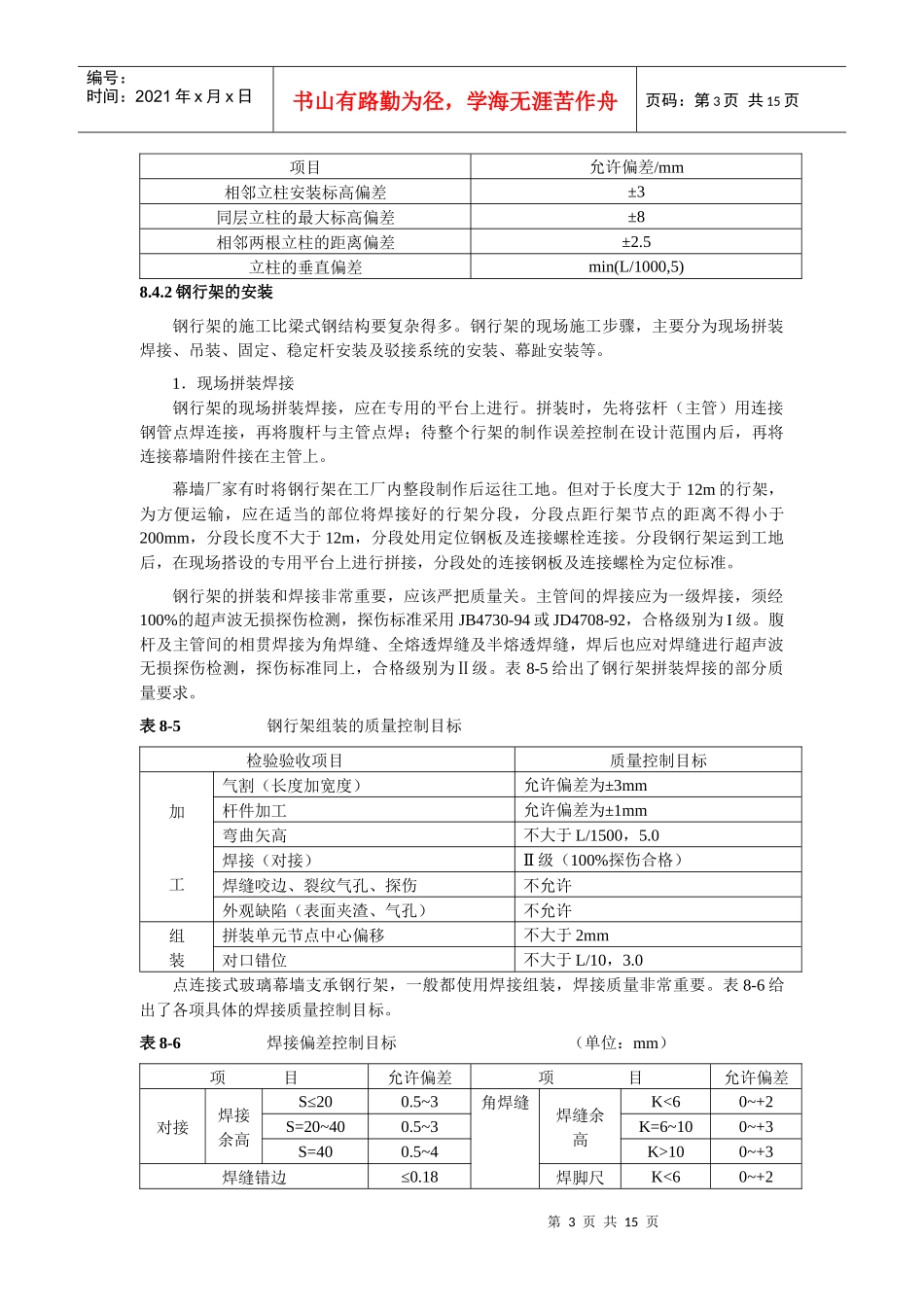

点式玻璃幕墙施工_第3页
3/15
第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共15页8.3测量放线测量放线宣告幕墙施工的正式开始。施工放线直接关系到幕墙施工中的定位,必须严格按有关规范进行,确保施工测量精度。8.3.1玻璃幕墙放线前的准备工作施工放线前,首先要熟悉图纸、资料,了解施工现场的±0.000标高和轴线。施工放线主要依据现场提供的±0.000标高、建筑轴线和幕墙设计图纸,所有资料必须齐备。幕墙开始施工时,主体结构已经完工,除了幕墙以外,一些设备也开始安装。幕墙承包者应弄清幕墙结构安装和设备安装的关系,避免相互间的冲突和干扰。幕墙一般由承包厂家按设计院的意图自行设计,幕墙设计和主体结构设计存在一个交接问题,所以特别要注意校核图纸尺寸和放线数据。一般要检查分尺寸和总尺寸是否一致,建筑图、结构施工图和幕墙施工图尺寸是否一致,分层高度和总高是否一致等。很多情况下,玻璃幕墙分散在接着的各个部位,所以应该具体拟定测量放线计划,并做好幕墙放线工程的技术交底工作。最后,对所使用的仪器、工具等进行必要的检验校正。8.3.2测量放线中的注意事项幕墙测量放线的基本任务,是根据甲方提供的建筑物标高、结构施工图、幕墙施工图,通过施工放线的方法,确定钢结构支撑所在线位和幕墙平面所在的确切位置。有关放线的一般工艺流程,可参见建筑结构施工方面的有关参考资料。对于点连接式玻璃幕墙的测量放线,有以下几点应该注意:(1)由于点连接式玻璃幕墙不仅在设计中存在设计院和幕墙生产厂家的交接,在施工时同时也存在主体结构施工单位和幕墙生产厂家的交接问题。过多的交接,有时会使幕墙预埋件工作得不到严格落实。所以,在测量放线得到幕墙结构实际的确切位置后,应该根据钢结构支撑布置图,校核所有预埋件的位置。如果尺寸有偏离,须进行重新处理后,方可进行钢结构的施工。(2)幕墙安装是比较精密的工作。高层建筑幕墙施工时,应采用光学垂准仪或激光垂准仪和经纬仪,进行天顶法垂直测量。(3)许多建筑设计,为了获得流线型效果,幕墙书记时常采用弧形外表面。对于这种弧面幕墙,应采用圆弧的弦上矢高法和拉线画弧法放线。(4)幕墙施工往往和其他项目的施工交叉进行,要特别注意测点的保护。测设出的控制点,应射入钢针,用红漆标示,并加以保护。测设出的水平控制点,应设置在永久性的结构上,用红漆清楚注明标高。所有标记要与其他单位的标记区分开来。此外,安装在外墙上挂线用的角钢,不能成为其他施工单位的辅助用品,要时常查看钢丝是否折断,并随时清除上面的建筑垃圾。8.3.3测量质量标准水平角方向观测法的技术要求,应符合表8-2的规定;普通钢尺测距的主要技术要求,应符合表8-3的规定。第2页共15页第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共15页表8-2水平角方向观测法的技术要求等级仪器型号光学测微器两次合读数之差半测回归零差一测回归2倍照准差变动范围同一方向值各测回较差四级以上DJ11696DJ238139一级以下DJ2-121812DJ-18-24表8-3普通钢尺测距的主要技术要求边长丈量较差相对误差作业尺数丈量尺数定线最大较差/mm尺段高差较差/mm读定次数估读值至/mm温度读数值至/0C同尺各次或同段各尺的较差/mm1/300002450≤530.50.5≤21/200001~2250≤1030.50.5≤21/100001~2270≤1020.50.5≤38.4钢结构安装钢结构安装是点连接式玻璃幕墙施工中最为繁重的一个阶段。为了追求独特的建筑艺术效果,点连接式玻璃幕墙支承结构的形式多种多样,这就使得与之相关的钢结构安装工艺复杂而多样。支承钢结构的安装工艺,按结构形式可以分为梁式钢结构安装、钢行架安装和索行架安装。8.4.1梁式钢结构的安装梁式钢结构在幕墙工程中用得很多,其安装工艺也最简单。梁式钢结构安装之前,首先应该根据施工图,检查钢结构立柱的尺寸及加工孔位是否与图纸一致。安装时,将附件安在立柱上,利用吊车或自制吊装装置,吊起钢立柱并向上提升。提升到位后,用人工方法将立柱的下端引入底部柱脚中,上端则用螺栓和钢支座连接件与主体结构连接。完全到位后,进行临时拧紧,临时点焊,并及时进行调整。两立柱间...
