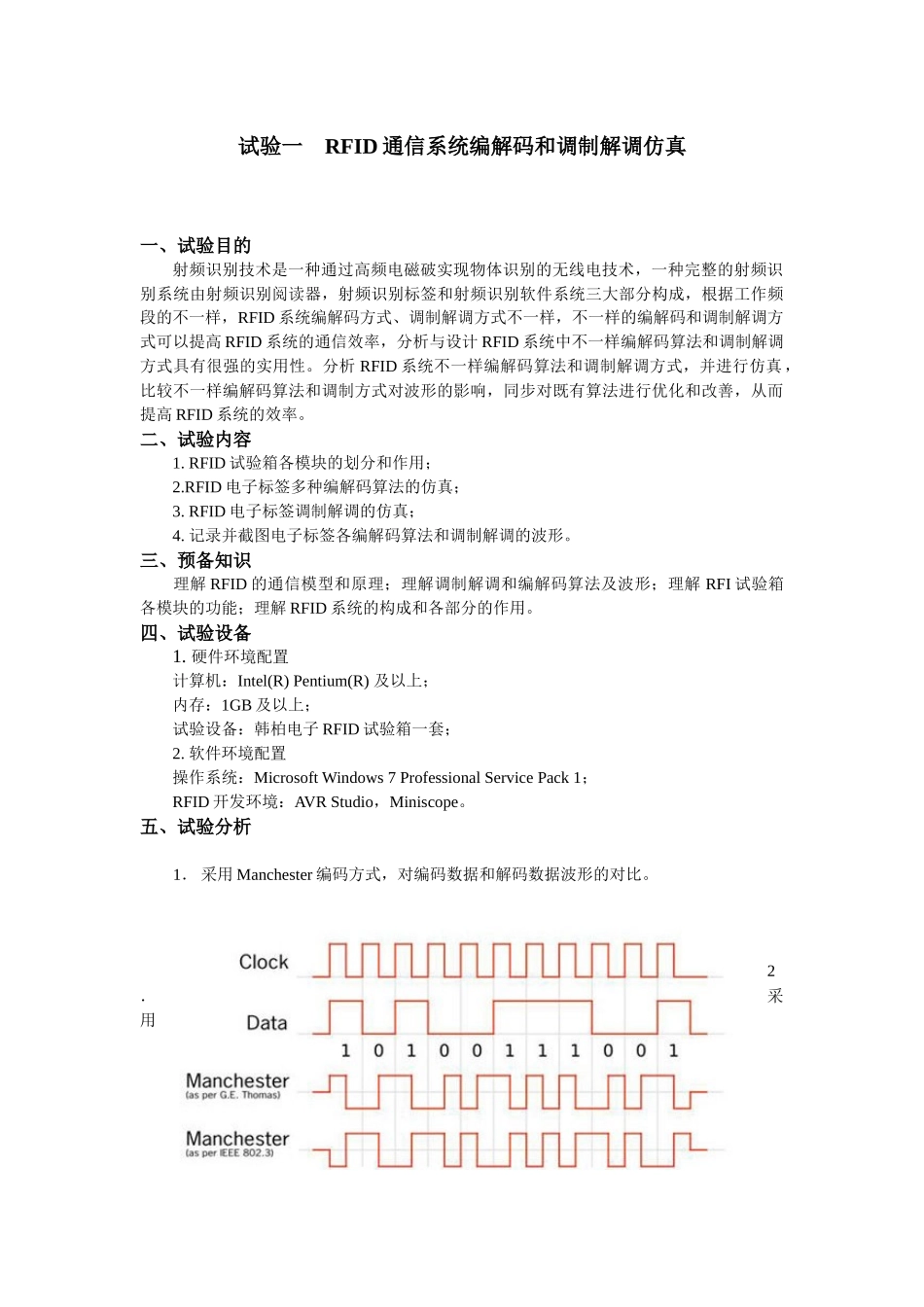

RFID原理与应用试验汇报–第二学期级物联网工程专业课程名称RFID原理与应用学号姓名指导教师王超梁月日试验一RFID通信系统编解码和调制解调仿真一、试验目的射频识别技术是一种通过高频电磁破实现物体识别的无线电技术，一种完整的射频识别系统由射频识别阅读器，射频识别标签和射频识别软件系统三大部分构成，根据工作频段的不一样，RFID系统编解码方式、调制解调方式不一样，不一样的编解码和调制解调方式可以提高RFID系统的通信效率，分析与设计RFID系统中不一样编解码算法和调制解调方式具有很强的实用性。分析RFID系统不一样编解码算法和调制解调方式，并进行仿真，比较不一样编解码算法和调制方式对波形的影响，同步对既有算法进行优化和改善，从而提高RFID系统的效率。二、试验内容1.RFID试验箱各模块的划分和作用；2.RFID电子标签多种编解码算法的仿真；3.RFID电子标签调制解调的仿真；4.记录并截图电子标签各编解码算法和调制解调的波形。三、预备知识理解RFID的通信模型和原理；理解调制解调和编解码算法及波形；理解RFI试验箱各模块的功能；理解RFID系统的构成和各部分的作用。四、试验设备1.硬件环境配置计算机：Intel(R)Pentium(R)及以上；内存：1GB及以上；试验设备：韩柏电子RFID试验箱一套；2.软件环境配置操作系统：MicrosoftWindows7ProfessionalServicePack1；RFID开发环境：AVRStudio，Miniscope。五、试验分析1．采用Manchester编码方式，对编码数据和解码数据波形的对比。2．采用AM调制方式（AM/FM/PM），对数据ASK调制和解调波形的对比。六、碰到的问题及处理措施问题：RFID技术使用ASKFSKPSK数字调制措施，其他的数字调制措施为何不合用措施：1.数字调制解调技术重要有ASK、FSK、PSK和QAM几大类。2.衡量这些调制技术的指标重要是频率效率和功率效率。由于FSK有关技术具有“恒包络”之特性，故其具有高的功率效率，这对于依赖电池供电的对讲机产品来说尤为重要。3.目前，专业无线通信中采用的FSK调制技术重要是MSK、GMSK、2FSK和4FSK几种，其中MSK和GMSK是两种特殊的2FSK技术。MSK是最小频移键控调制技术，其信号相较一般的FSK信号具有相位持续性。GMSK则是在MSK的基础上通过引入Gaussian滤波器而深入减少信号带宽的调制方式。4．在实际应用中，MSK信号一般用于传播低速数字信号，而GMSK则已在GSM公众无线系统和TETRAPOL、AIS等专业无线通信系统中获得广泛应用。4FSK调制技术则在近来的ETSI之DMR/dPMR原则中获得应用。试验二RFID125KHZ和13.56MHZ电子标签读写一、试验目的熟悉低频和高频RFID系统实现数据传播的原理，掌握125KHZ和13.56MHZ读写器和电子标签的构造及读取原理，观测高频读写器和低频读写器的构造和天线的区别，掌握电子标签的读写措施和多标签读取的防碰撞算法的实现措施。二、试验内容1.125KHZ电子标签数据的读取；2.13.56MHZ电子标签数据的单标签和多标签读取；3.多标签读取防碰撞算法的仿真；三、预备知识理解低频和高频RFID系统实现数据传播的原理；掌握读写器和电子标签的构造以及通信过程；理解多标签读取防碰撞算法的原理；理解不一样频率电子标签和读写器的天线构造。四、试验设备1.硬件环境配置计算机：Intel(R)Pentium(R)及以上；内存：1GB及以上；试验设备：韩柏电子RFID试验箱一套；2.软件环境配置操作系统：MicrosoftWindows7ProfessionalServicePack1；RFID开发环境：AVRStudio，Miniscope。五、试验分析1．125KHZ电子标签读取，电子标签数据和读取数据的对比。2．13.56MHZ电子标签单标签读取，电子标签数据和读取数据的对比。3.13.56MHZ电子标签多标签读取，电子标签数据和读取数据的对比。六、碰到的问题及处理措施问题：当试验标签和试验卡片频率不一样样的时候状况怎样？处理措施：无法读取，由于高下频不一样样频率无法耦合。试验三RFID射频天线特性HFSS仿真一、试验目的熟悉RFID系统实现数据传播的原理和天线的作用，掌握RFID天线的分类和制作措施，观测高频读写器和低频读写器的构造和天线的区别，掌握射频天线特性的HFSS软件仿真措施。二、试验内容1.HFSS13.0软件安装和使用；2.RFID射频天线阻抗和频率特性的HFSS仿真；...
