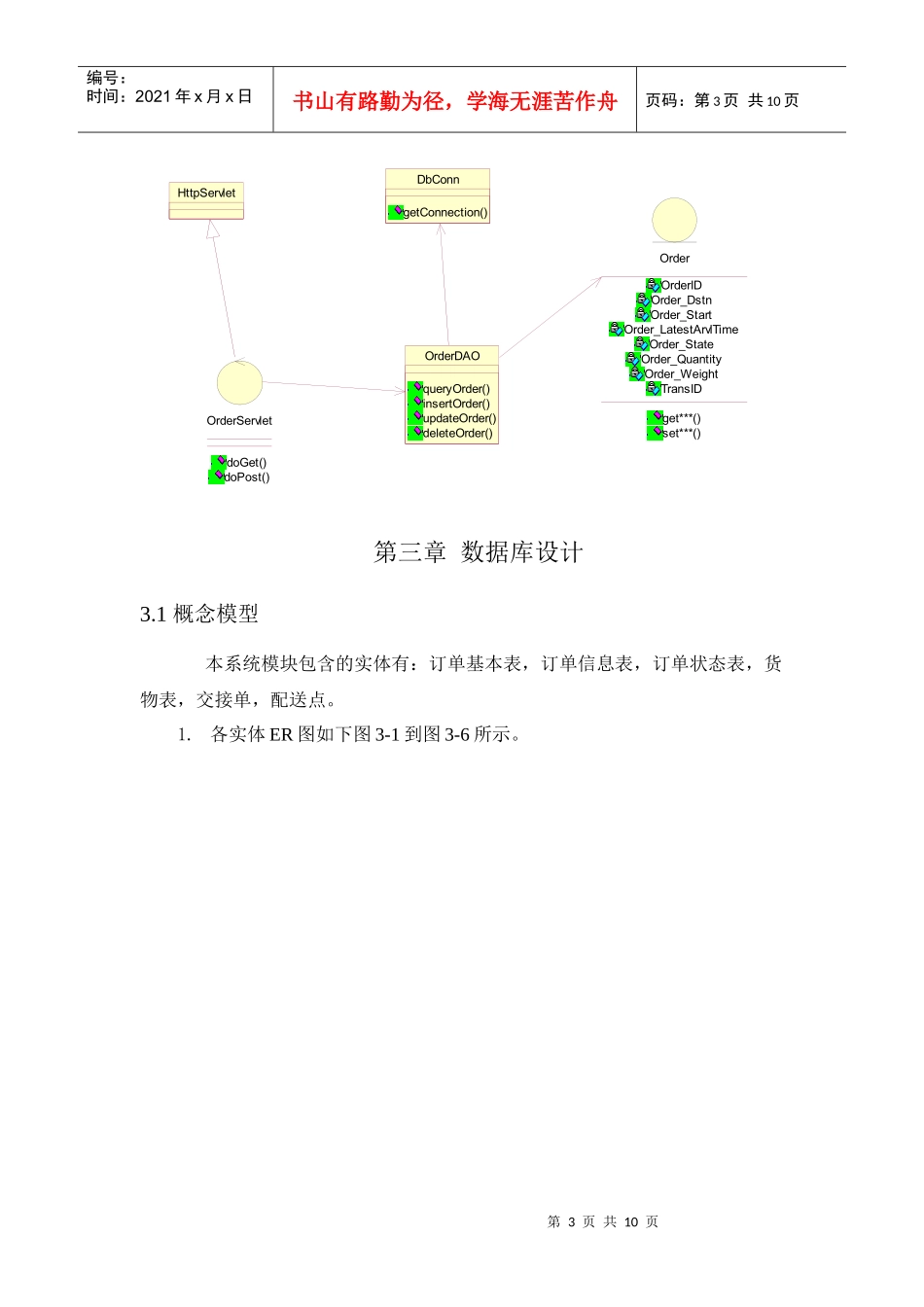

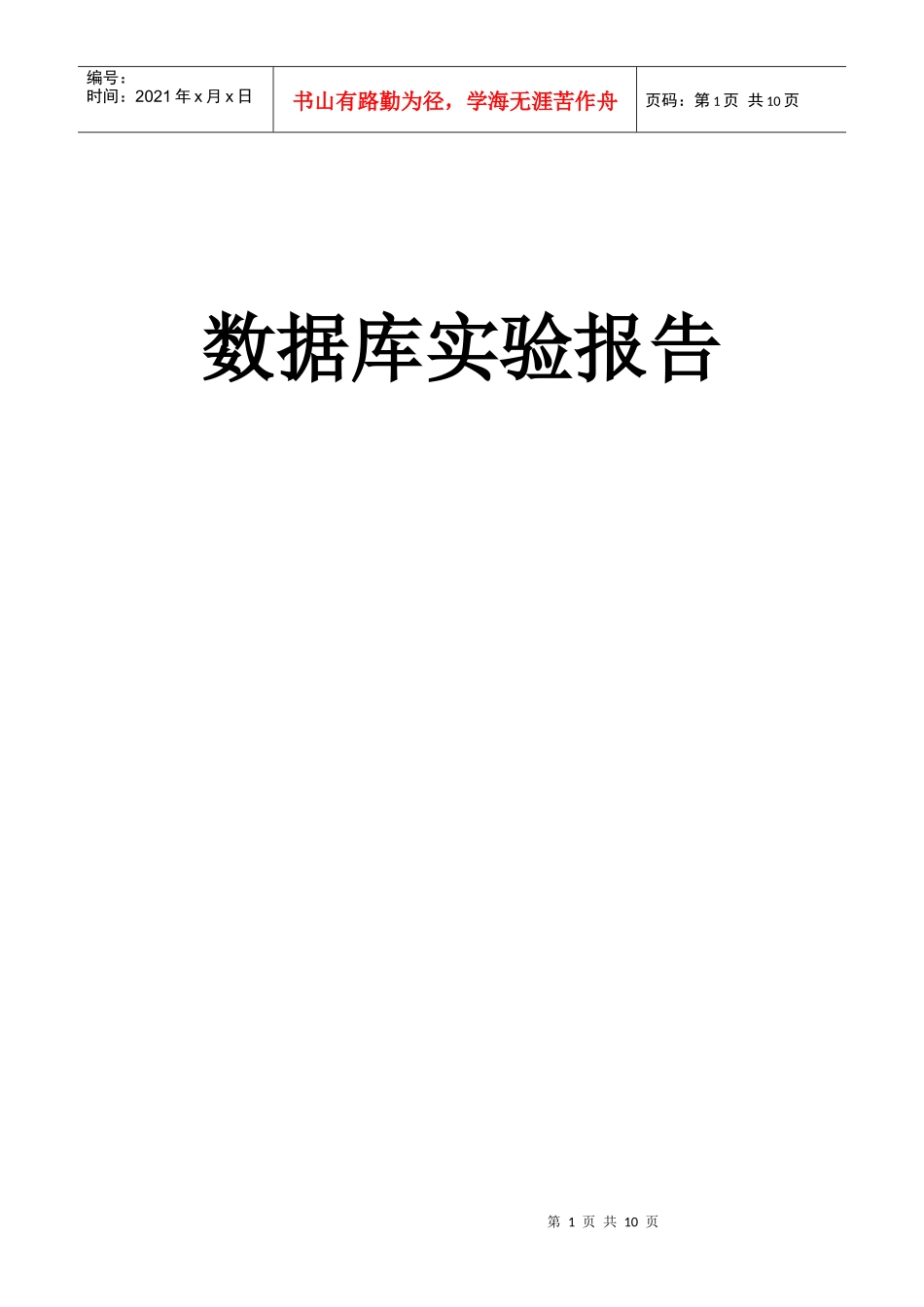

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页数据库实验报告第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页第一章系统概述该物流管理系统是对物流公司业务的统一信息化管理，提供在线服务。订单模块实现了业务订单的新增，查询，修改，删除等功能。用户可以以会员身份或者游客身份登陆公司网站进行网上下单，当完成订单之后可根据系统提供的订单号进行订单状态的查询。公司员工需要对订单审核确认，进行删改查等管理操作。该系统是B\S结构，运用MVC模式基于J2EE平台开发的，使用Oracle数据库。我负责的是订单模块的需求分析，系统设计，数据库设计，编码和测试。该系统所使用的开发工具有：MyEclipse,Tomcat,RationalRose,PowerDesigner,PL/SQL等。第二章系统设计2.1订单模块功能设计1.网上下单本系统是BS结构的WEB系统，我们通过在线方式新增订单。2.订单审核因为是物流系统，在网上下单之后，顾客需要将货物送至配送点，经过工作人员审核，才能最后完成一份订单。3.订单查询查询功能支持模糊查询，多条件查询。可以满足顾客及工作人员的需要。4.订单管理管理功能包括：查看明细，修改，删除。2.2业务逻辑设计类图如下所示（本部分不是此次作业重点，这里不再过叙述类图的设计）：第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页第三章数据库设计3.1概念模型本系统模块包含的实体有：订单基本表，订单信息表，订单状态表，货物表，交接单，配送点。1.各实体ER图如下图3-1到图3-6所示。HttpServletOrderServletdoGet()doPost()DbConngetConnection()OrderOrderIDOrder_DstnOrder_StartOrder_LatestArvlTimeOrder_StateOrder_QuantityOrder_WeightTransIDget***()set***()OrderDAOqueryOrder()insertOrder()updateOrder()deleteOrder()第4页共10页第3页共10页订单基本表收获配送点寄件人单位寄件人姓名寄件人联系电话寄件人详细地址发货配送点订单编号寄件人姓名寄件人单位寄件人联系电话寄件人详细地址订单信息表订单类别支付状态下单日期保价金额总计费用交接单编号订单编号货物资费发货日期备注编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页图3－1订单基本表实体E-R图图3－2订单信息表实体E-R图第5页共10页第4页共10页订单状态表状态更新时间操作点编号称操作员编号订单编号货物表货物名称货物数量货物重量货物编号订单编号交接单交接单编号运力编号发货配送点订单数量最迟到达时间配送重量编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页图3－3订单状态表实体E-R图图3－4货物表实体E-R图图3－5交接单实体E-R图第6页共10页第5页共10页配送点所属省份所属城市办公电话配送点编号配送点名称订单基本表订单信息表订单状态表交接单配送点属于属于属于包含货物表编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页图3－6配送点实体E-R图2.实体之间关系E-R图第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页3.使用PowerDesigner画的ER图3.2逻辑模型1.订单基本表订单基本表中文名称字段名数据类型是否为空默认值备注订单编号Order_NoNUMBER系统生成PK发货地Send_SiteVARCHAR2(30)收货地Rece_SiteVARCHAR2(30)寄件人姓名SendP_NameVARCHAR2(20)寄件人单位SendP_UnitVARCHAR2(40)可为空寄件人联系电话SendP_PhNumNUMBER(20)第8页共10页第7页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共10页寄件人详细地址SendP_AddVARCHAR2(60)收件人姓名ReceP_NameVARCHAR2(20)收件人单位ReceP_UnitVARCHAR2(40)可为空收件人联系电话ReceP_PhNumNUMBER(20)收件人详细地址ReceP_AddVARCHAR2(60)2.订单信息表订单信息表中文名称字段名数据类型是否为空默认值备注订单编号Order_NoNUMBER系统生成PK下单日期Order_DateDATE提取下单时计算机时间网上下单的日期，规定时限不确认订单就自动取消预...
