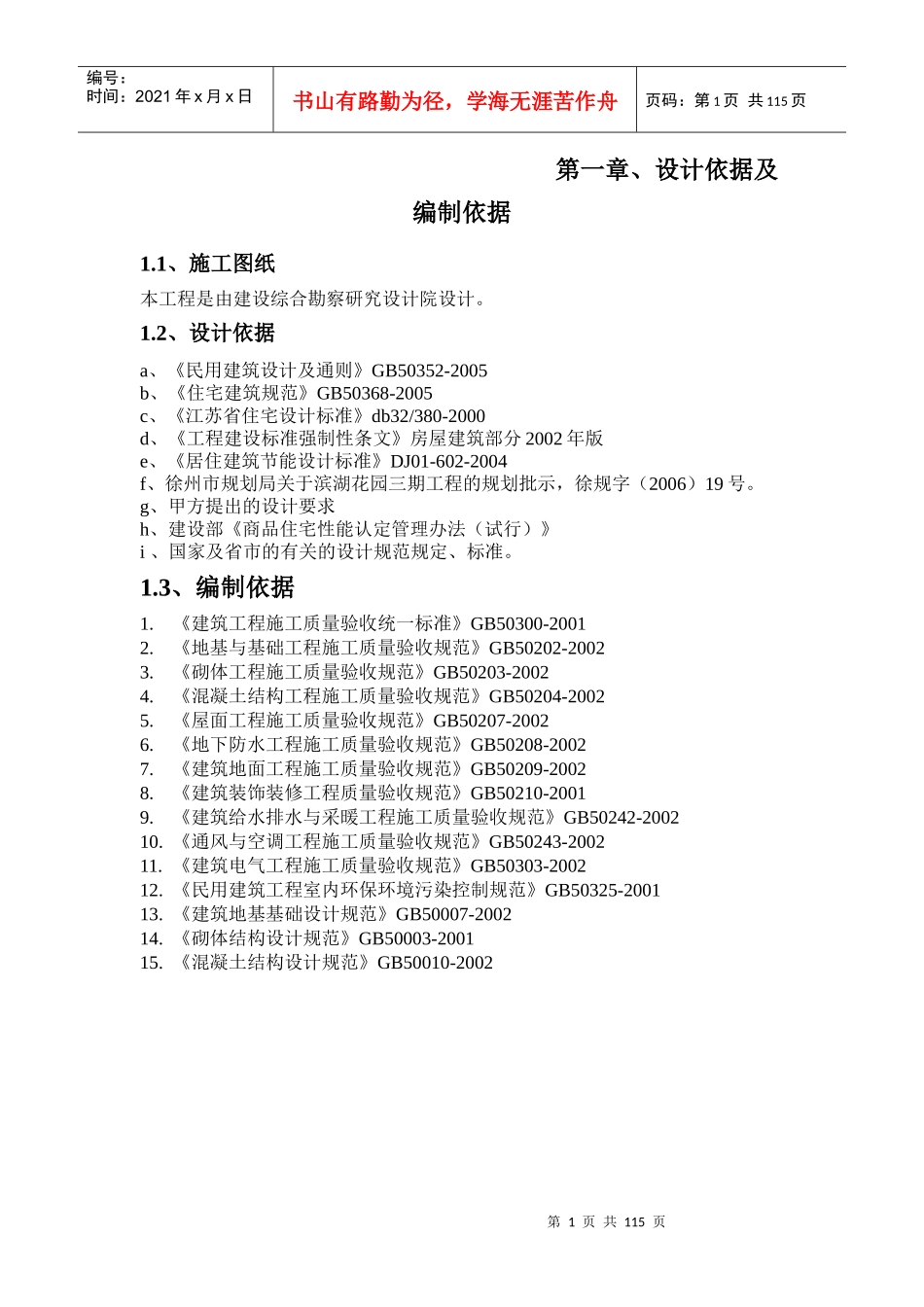

第1页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共115页第一章、设计依据及编制依据1.1、施工图纸本工程是由建设综合勘察研究设计院设计。1.2、设计依据a、《民用建筑设计及通则》GB50352-2005b、《住宅建筑规范》GB50368-2005c、《江苏省住宅设计标准》db32/380-2000d、《工程建设标准强制性条文》房屋建筑部分2002年版e、《居住建筑节能设计标准》DJ01-602-2004f、徐州市规划局关于滨湖花园三期工程的规划批示，徐规字（2006）19号。g、甲方提出的设计要求h、建设部《商品住宅性能认定管理办法（试行）》i、国家及省市的有关的设计规范规定、标准。1.3、编制依据1.《建筑工程施工质量验收统一标准》GB50300-20012.《地基与基础工程施工质量验收规范》GB50202-20023.《砌体工程施工质量验收规范》GB50203-20024.《混凝土结构工程施工质量验收规范》GB50204-20025.《屋面工程施工质量验收规范》GB50207-20026.《地下防水工程施工质量验收规范》GB50208-20027.《建筑地面工程施工质量验收规范》GB50209-20028.《建筑装饰装修工程质量验收规范》GB50210-20019.《建筑给水排水与采暖工程施工质量验收规范》GB50242-200210.《通风与空调工程施工质量验收规范》GB50243-200211.《建筑电气工程施工质量验收规范》GB50303-200212.《民用建筑工程室内环保环境污染控制规范》GB50325-200113.《建筑地基基础设计规范》GB50007-200214.《砌体结构设计规范》GB50003-200115.《混凝土结构设计规范》GB50010-2002第2页共115页第1页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共115页第二章、工程概况2.1、工程概况本工程为滨湖花园三期工程，建设地点位于徐州市区西南部，北依湖北路，云龙湖北大堤以北，新开的韩山路以南，地上三十四层，地下一层。整体工程由一栋高层住宅组成，总建筑面为29111.14平方米。本工程采用钢筋混凝土框架剪力墙结构,基础采用桩筏基础,摩擦型桩基。±0.000相当于34.85米。建筑结构安全等级为二级，结构设计使用年限为50年。建筑抗震设防分类为丙级，地基基础设计等级为甲级，桩基安全等级为一级，地下室防水等级为二级，耐火等级为一级。地下一层是配套自行车库。抗震设防烈度为7度。本工程桩基采用桩+筏板基础,桩型为预制预应力混凝土管桩，桩径0.5米，桩长约20米，桩端持力层为第⑦层粘土，单桩承载力特征深度1米。基础采用梁板基础，混凝土标号采用C30；基础素砼垫层C15厚100；主体结构(基础、墙、梁、板、楼梯)采用C30，构造柱及其他非承重构件采用C20。钢筋采用Ⅰ、Ⅱ、Ⅲ级钢，电焊条E43、E50。砌体：±0.000以下填充墙采用200厚加气砼砌块；±0.000以上内填充墙采用200、100厚水泥炉渣砌块，外填充墙采用200厚煤矸石大孔砌块，均采用M5混合砂浆砌筑。本工程的外墙主要装饰种类有：喷涂料墙面和贴面砖墙面。填充墙与钢筋砼梁，柱体交接处外墙铺钢丝网边长各为200，当基层为钢筋砼时，先刷一道界面处理剂。内墙装饰种类有：刷乳胶漆、贴釉面磁砖、贴面砖、磨光花岗石墙面、吸声墙面等。吊顶品种有：乳胶漆、喷白、防火纸面石膏板吊顶，吸声顶棚吊顶。楼地面品种有：磨光花岗岩面层、保温楼面、面砖面层、地砖面层、防滑地砖面层、磨光花岗石面层。踢脚品种有：水泥砂浆踢脚和墙地砖踢脚。不上人屋面为细石砼保护层。上人屋面为防滑地砖。所有住宅外窗均采用塑钢窗，中空玻璃。一层采用５厚玻璃。玻璃阳台栏板采用夹层安全玻璃。本工程安装工程有：给排水、配电、动力、照明、暖通、弱电、消防、第3页共115页第2页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共115页防雷接地等组合。2.2、总平面布置图见A-1第三章、施工部署3.1施工组织机构项目经理部在项目经理的直接领导下，发扬项目部的团队精神，体现项目部的整体优势，高效地组装和优化各劳动力生产要素，为此建立如下的项目管理领导班子：姓名职务备注蔡炳华项目经理C1#楼方辉项目经理C4#楼金云明技术负责人C1、C4#楼曹红福施工员C4#楼张宝生施工员C1#楼刘文孝施工员C1#楼周跃其质量员C1#楼吴汲桥质量员C4#...
