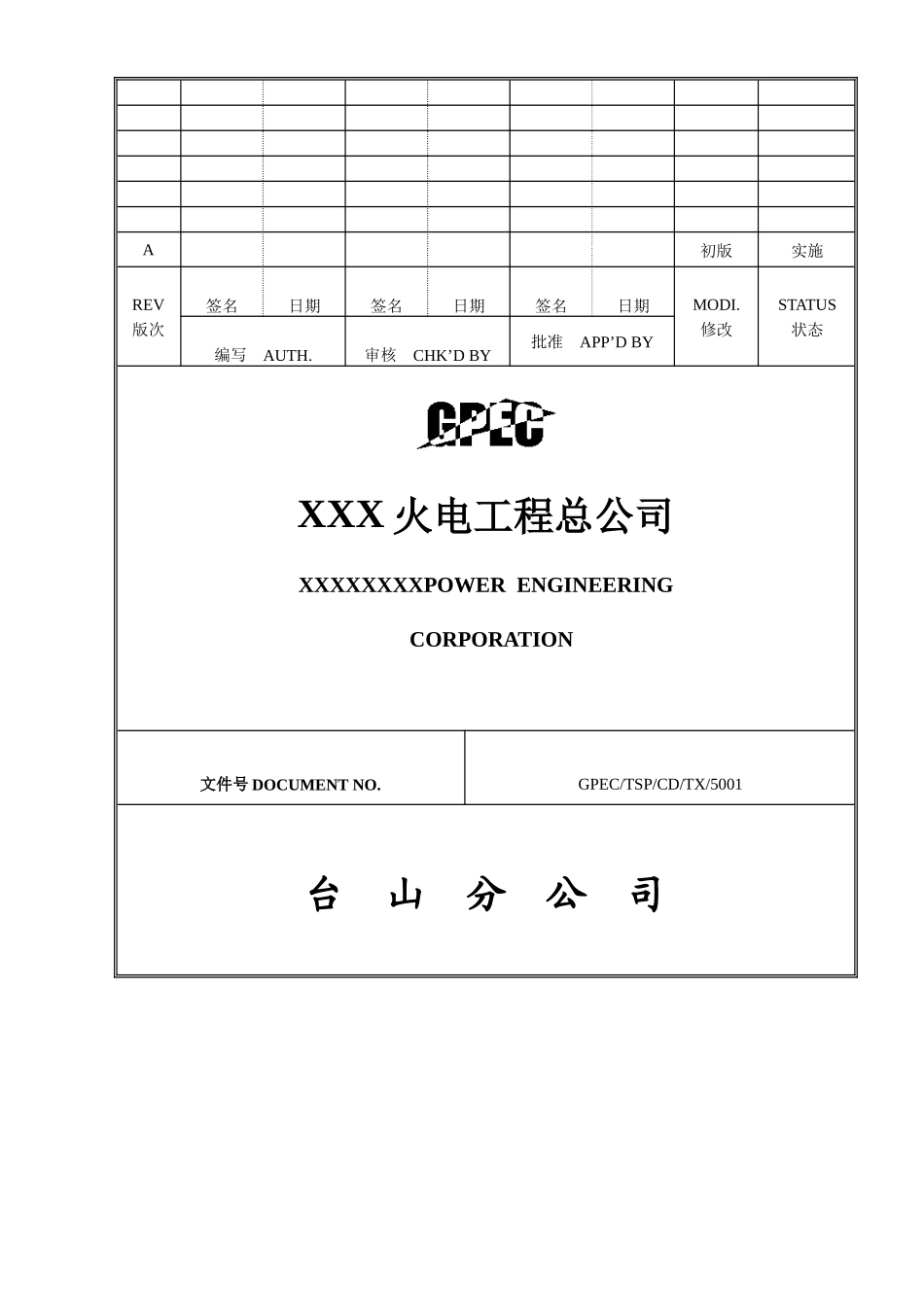

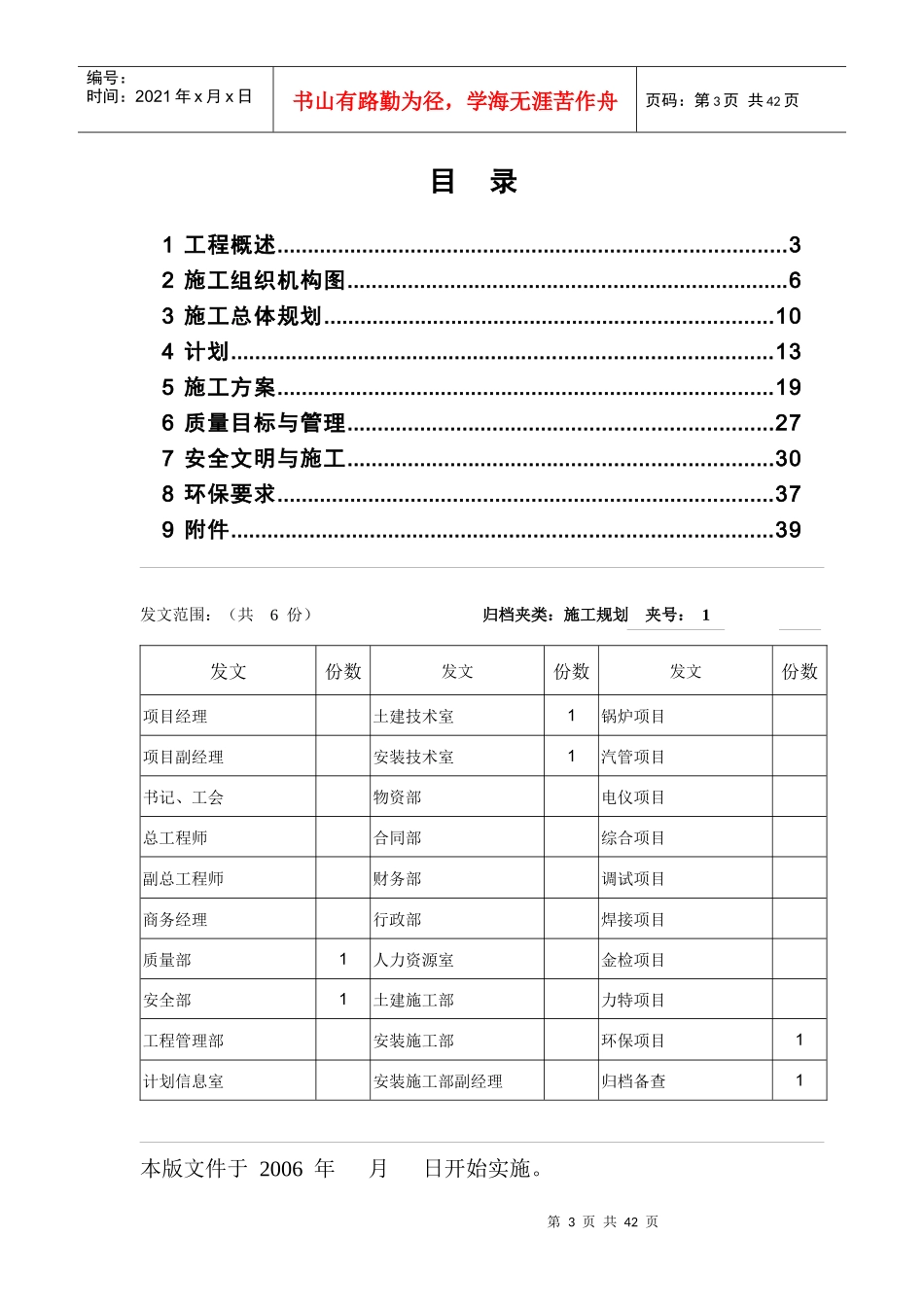

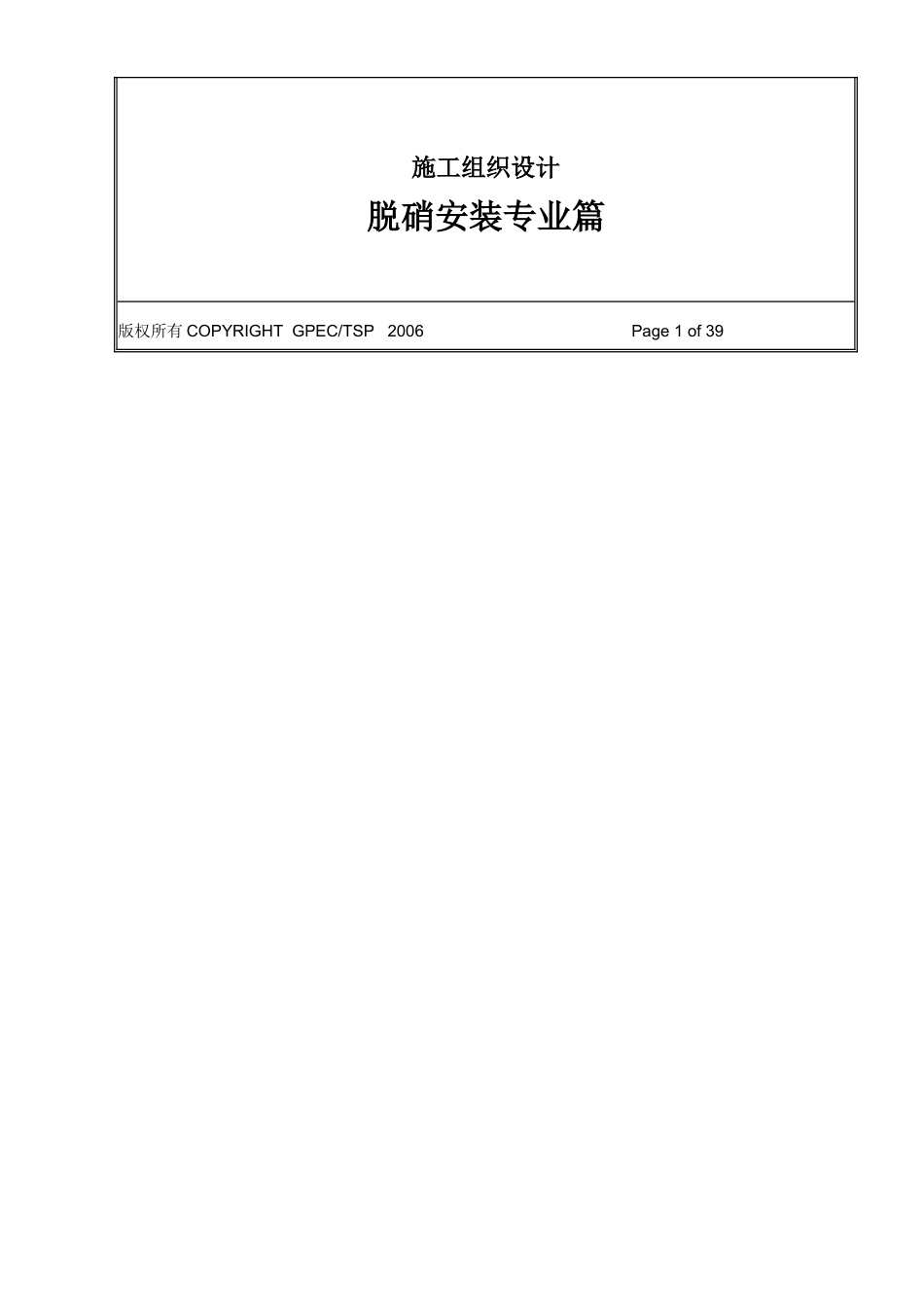

A初版实施REV版次签名日期签名日期签名日期MODI.修改STATUS状态编写AUTH.审核CHK’DBY批准APP’DBYXXX火电工程总公司XXXXXXXXPOWERENGINEERINGCORPORATION文件号DOCUMENTNO.GPEC/TSP/CD/TX/5001台山分公司施工组织设计脱硝安装专业篇版权所有COPYRIGHTGPEC/TSP2006Page1of39第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页目录1工程概述....................................................................................32施工组织机构图.........................................................................63施工总体规划..........................................................................104计划.........................................................................................135施工方案..................................................................................196质量目标与管理......................................................................277安全文明与施工......................................................................308环保要求..................................................................................379附件.........................................................................................39发文范围：（共6份）归档夹类：施工规划夹号：1发文份数发文份数发文份数项目经理土建技术室1锅炉项目项目副经理安装技术室1汽管项目书记、工会物资部电仪项目总工程师合同部综合项目副总工程师财务部调试项目商务经理行政部焊接项目质量部1人力资源室金检项目安全部1土建施工部力特项目工程管理部安装施工部环保项目1计划信息室安装施工部副经理归档备查1本版文件于2006年月日开始实施。第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页批准人：脱硝安装专业篇1工程概述1.1工程概况本次5号机烟气脱硝工程采用韩国设计工艺。总平面布置的格局基本上是由工艺流程确定，脱硝工程区域划分为脱硝区域和氨制备区域，脱硝区域设备布置在#5机锅炉后，电除尘前，主要设备有脱硝钢结构、脱硝烟道、氨气空气混合器以及SCR反应器。氨制备区域布置在#5机灰库前，主要设备有氨储存罐、卸料压缩机、氨稀释罐、氨蒸发槽、缓冲槽、污水池及污水泵。脱硫DCS设备布置5#锅炉炉左多功能室内，电气控制设备布置5#锅炉炉右。1.2工程范围1.2.1工艺系统安装工程范围1.2.1.1SCR反应器和辅助系统，主要包括：烟道、反应器、吹灰系统、SCR起吊装置、SCR催化剂、空预器高压冲洗水泵。1.2.1.2氨的存储和处理系统,主要包括：卸料压缩机、无水液氨存储罐、氨气稀释槽、氨气泄漏检测器、废水泵。1.2.1.3氨注入系统，主要包括：无水液氨蒸发槽、氨气缓冲槽(液氨积压器)、注氨格栅、稀释风机、混合器（NH3/空气）。1.2.1.4SCR输灰系统，主要包括：灰斗、空压机、储气罐、仓泵。1.2.2热控系统安装工程范围（包括以下部分但不限于此）1.2.2.1热工设备的安装主要包括：a)分散控制系统（SCR-DCS），整套系统所有设备的安装，系统的接地。建立以及配合DCS厂家上电调试。b)工业电视监测系统整套设备的安装，并配合设备供应商进行调试。c)CEMS系统（包括PLC）整套设备的安装，以及CEMS仪表间。d)电源分配柜等。e)脱硝范围内控制盘、台、箱、柜的安装和修补，电缆孔洞的封堵。f)热控系统的所有现场仪表（包括：压力、温度、流量、液位、分析仪、执行机构等）和控制设备的安装及仪表校验并挂好标示牌。g)脱硝系统DCS及MIS与主机部分的连接接到主机侧端子排，做好接线端子和备用电缆的标示。h)脱硝岛DCS与主机DCS的接口电缆及部件敷设、安装工作由投标方负责完成；i)本工程所有电缆的电缆牌由投标方供，并负责制作与悬挂符合规定的电缆标识牌。控制系统、热工仪表及控制设备由发包方采购。但热工安装辅助材料由投标方供货，包括但不限于：第4页共42页第5页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：...
