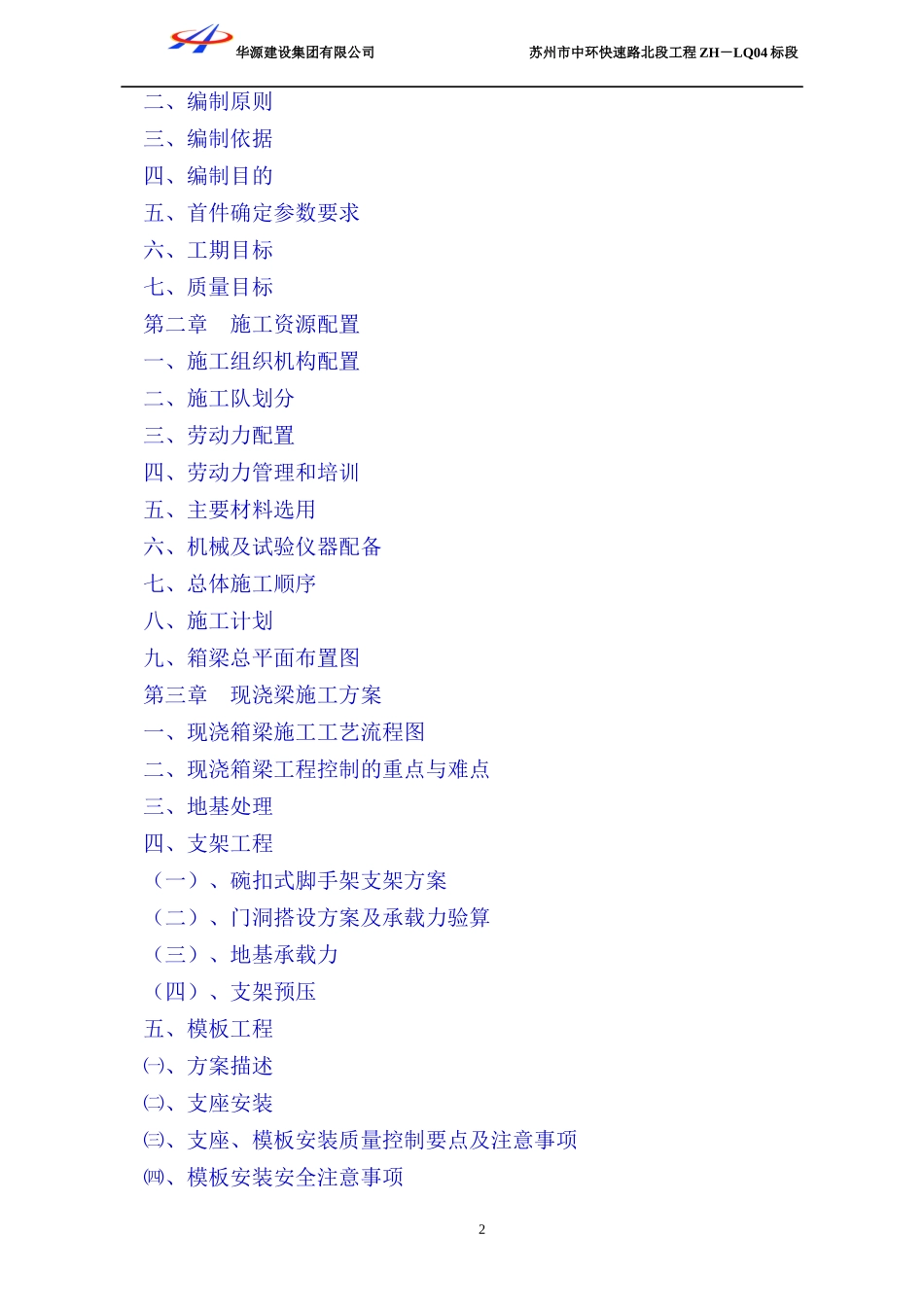

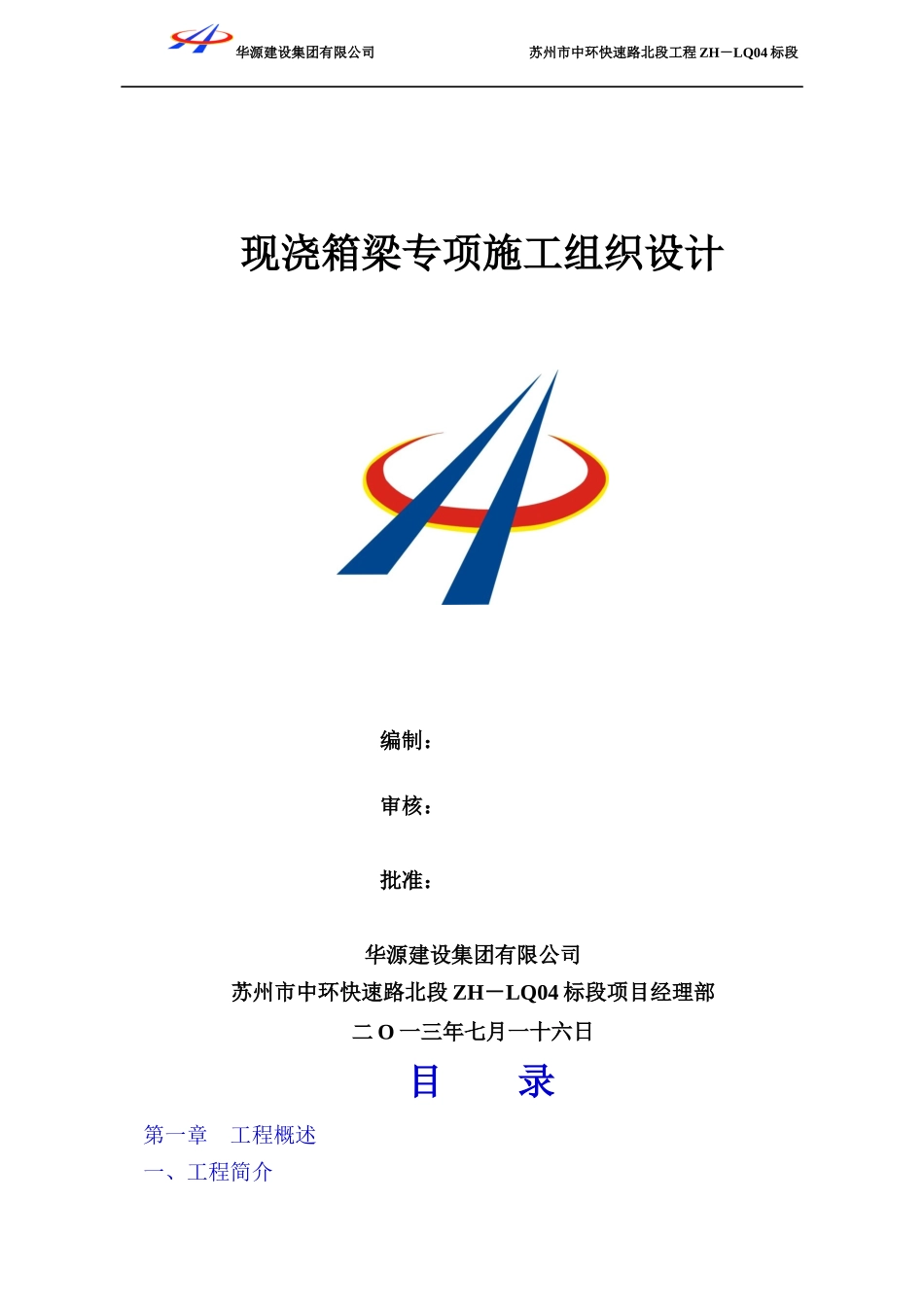

华源建设集团有限公司苏州市中环快速路北段工程ZH－LQ04标段现浇箱梁专项施工组织设计编制：审核：批准：华源建设集团有限公司苏州市中环快速路北段ZH－LQ04标段项目经理部二O一三年七月一十六日目录第一章工程概述一、工程简介华源建设集团有限公司苏州市中环快速路北段工程ZH－LQ04标段二、编制原则三、编制依据四、编制目的五、首件确定参数要求六、工期目标七、质量目标第二章施工资源配置一、施工组织机构配置二、施工队划分三、劳动力配置四、劳动力管理和培训五、主要材料选用六、机械及试验仪器配备七、总体施工顺序八、施工计划九、箱梁总平面布置图第三章现浇梁施工方案一、现浇箱梁施工工艺流程图二、现浇箱梁工程控制的重点与难点三、地基处理四、支架工程（一）、碗扣式脚手架支架方案（二）、门洞搭设方案及承载力验算（三）、地基承载力（四）、支架预压五、模板工程㈠、方案描述㈡、支座安装㈢、支座、模板安装质量控制要点及注意事项㈣、模板安装安全注意事项2华源建设集团有限公司苏州市中环快速路北段工程ZH－LQ04标段六、钢筋工程㈠、钢筋加工及安装㈡、钢筋加工及安装质量控制要点及注意事项㈢、钢筋加工及安装安全注意事项七、混凝土工程㈠、混凝土施工㈡、混凝土浇筑质量控制要点及注意事项㈢、砼结构物容易出现的外观缺陷㈣、混凝土浇筑安全注意事项八、预应力工程㈠、波纹管安装㈡、钢绞线穿束㈢、预应力张拉㈣、孔道压浆㈤、封锚㈥、张拉压浆质量控制要点及注意事项㈦、张拉压浆安全注意事项九、拆除模板及支架十、成品保护十一、质量施工要点十二、现浇箱梁质量通病控制十三、冬季施工措施十四、高温季节施工第四章质量保证体系一、质量方针争二、具体质量目标三、质量管理组织机构四、强化质量意识，健全规章制度第五章安全生产管理体系一、安全生产方针3华源建设集团有限公司苏州市中环快速路北段工程ZH－LQ04标段二、安全生产目标三、安全生产组织机构四、安全管理制度五、安全生产管理目标措施现浇箱梁专项施工组织设计第一章工程概述一、工程简介本标段为ZH-LQ04标，位于苏州市相城区，起点桩号为K86+978.1，终点桩号为K88+304.4，路线全长1.326km，共有现浇箱梁21联，其中主线高架为13联，匝道为8联。主线高架浇箱梁有等截面和变截面两种，等截面现浇梁桥面标准宽度为31.5米。变截面桥面宽度由31.5米变化至45.76米。箱梁高度有2米和2.4米两种，除第六联（跨澄阳路）和第八联（跨739小桥）箱梁高度为2.4米，其余均为2米。本标段现浇梁为单箱多室箱梁，其中第一联、第十联、第十二联为单箱七室，第二联至第九联、第十三联为单箱五室，第十一联为单箱八室。匝道桥现浇梁为等截面箱梁，桥面宽度为9米，梁高为2米，均为单箱单室箱梁。各联形式如下：4华源建设集团有限公司苏州市中环快速路北段工程ZH－LQ04标段1、主线高架桥各联形式如下：2、匝道桥各联形式如下：项目部拟选定第九联作为现浇箱梁首件工程，该联为等截面单箱五室现浇梁，主要参数为：跨径3*32米，桥面宽度为31.5米，梁底宽度为22.5米，梁高为2米。对于变宽段现浇箱梁（梁高为2米），因箱室纵桥向尺寸为变截面，箱室及腹板部位支架采用最不利条件即腹板部位进进行布置，横隔梁部位支架同一般段布置。二、编制原则我项目部将针对工程特点、难点、重点，结合我单位的施工特长、经验、技术、设备能力，本着“安全为先，质量为本”的安全质量原则，以“确保安全，提高质量，均衡生产，文明施工，降低成本，如期高5华源建设集团有限公司苏州市中环快速路北段工程ZH－LQ04标段效”的管理思路进行本方案的编制。三、编制依据1、苏州市中环快速路北段（312国道苏州段分流线工程共线段）ZH-LQ04标段施工图纸、工程施工招标文件、补遗书以及施工现场踏勘及调查所获取的资料等。2、招标文件所载明的技术规程、施工规范和工程质量检验评定标准，国家、江苏省现行的其他有关公路和市政工程施工的规定、政策、法规。3、我公司现有的技术力量，机械设备能力、管理能力以及长期从事城市地区道路、桥梁、公路工程施工积累起来的丰富经验。4、业主、监理单位的要求。5、实施性施工组织设计。6、《简明施工...
